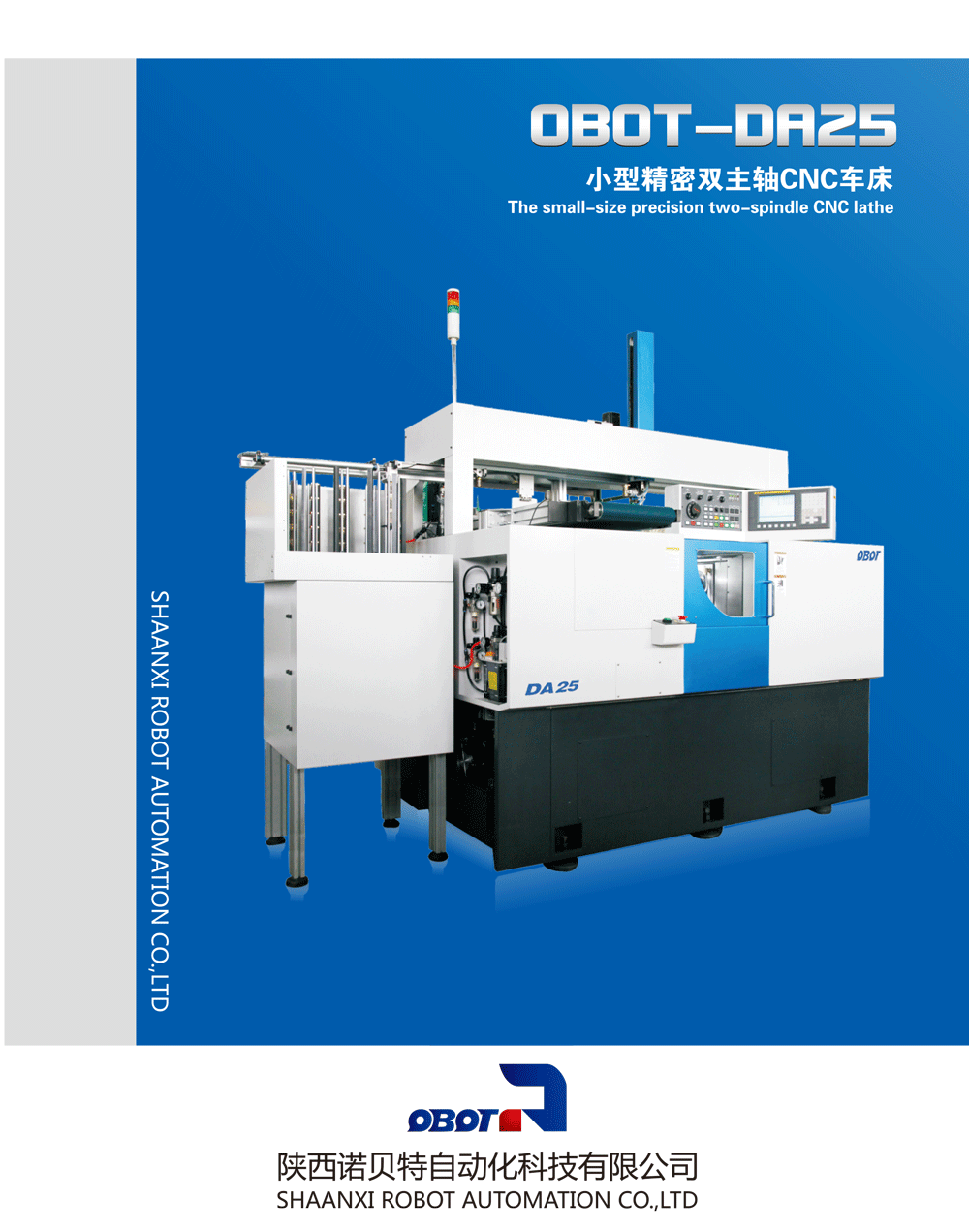

OBOT-DA25小型精密双主轴CNC车床

简要描述:小型精密双主轴CNC车床OBOT-DA25采用双主轴平行对置排列、双独立刀架的结构设计,刀架固定于机床中部,双主轴可独立按照程序进行X轴、Z轴移动,实现换刀、加工进给及主、副轴夹持工件的自动交换。该机型可以解决工件在一次装夹下的夹持端二序加工问题,具有刀具布置和调整方便、换刀迅速省时、定位精度高、生产效率高等特点。 同时机床上可以集成各种形式的自动上下机构,实现无人化自动加工。

  • 产品型号:
  • 产品产地:西安
  • 更新时间:2023-08-25
  • 访  问  量:2202

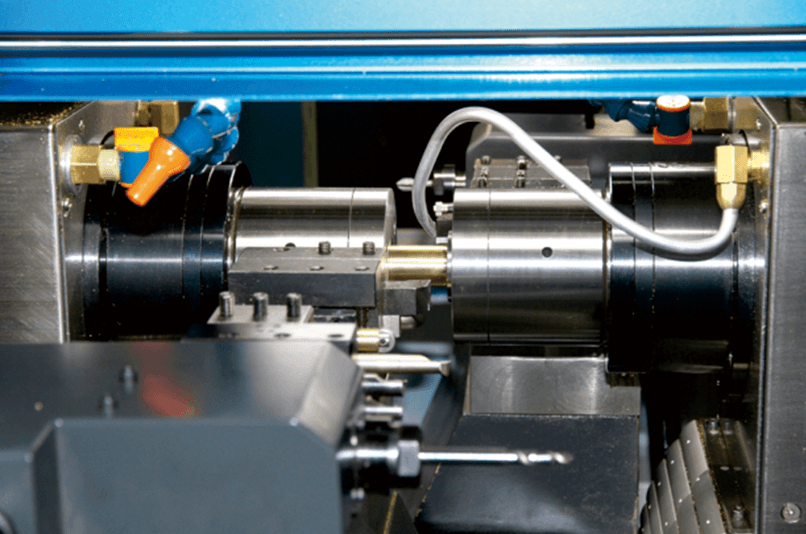

1、 合理的机床结构设计

        主、副轴为AC伺服电主轴,配置油热交换器冷却,实现主轴的高速高精度。

        主、副轴侧分别独立配置随主、副轴运动的加工冷却单元。

OBOT-DA25


        可在一次装夹下,解决夹持端的二序加工,保证加工精度,提高加工效率。刀标准化程度高,通用性好。

OBOT-DA25

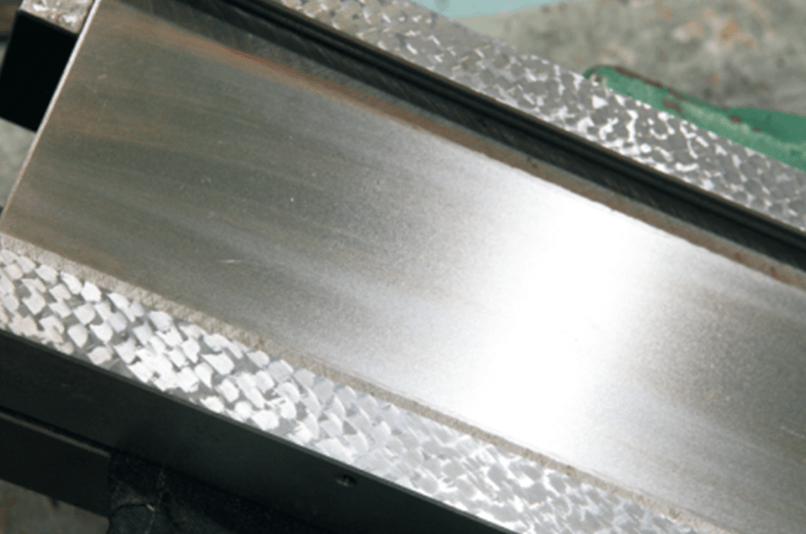

        各移动轴均采用燕尾式滑动导轨结构,刚性高、寿命长、调整简便、稳定可靠。

OBOT-DA25


        机床外观采用前后双拉门布局、同时配合使用操作站旋转,可实现机床正面、背面双向操作。

OBOT-DA25

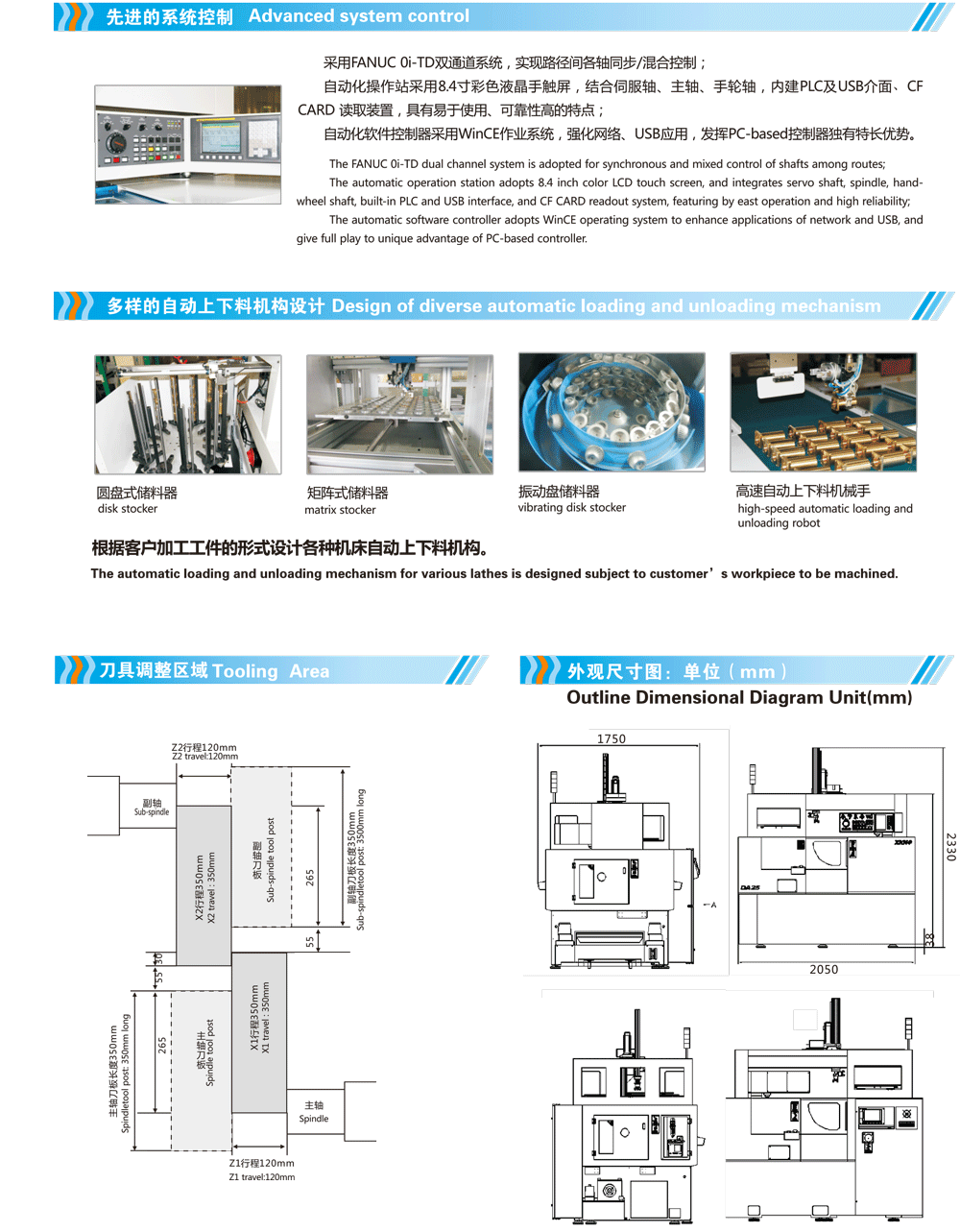

2、先进的系统控制

        采用FANUC 0i-TD双通道系统,实现路径间各轴同步/混合控制;

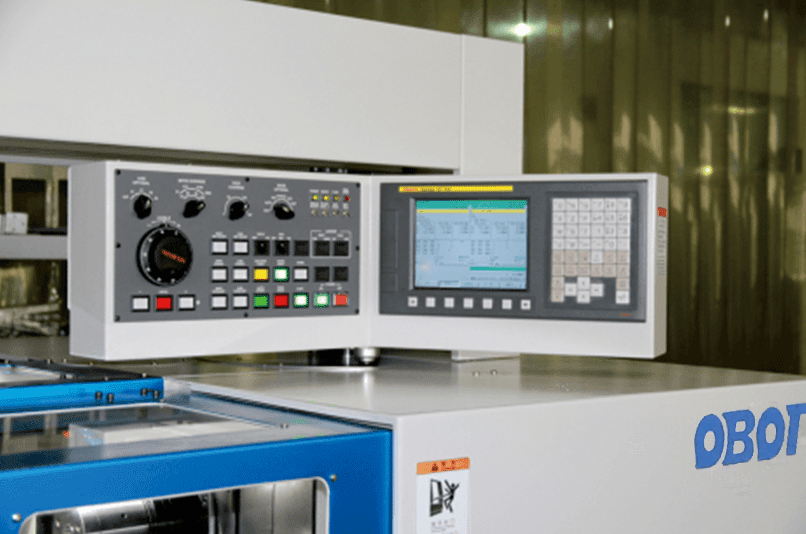

        自动化操作站采用8.4寸彩色液晶手触屏,结合伺服轴、主轴、手轮轴,内建PLC及USB介面、CF CARD 读取装置,具有易于使用、可靠性高的特点;

        自动化软件控制器采用WinCE作业系统,强化网络、USB应用,发挥PC-based控制器独有特长优势。


3、多样的自动上下料机构设计

        根据客户加工工件的形式设计各种机床自动上下料机构。

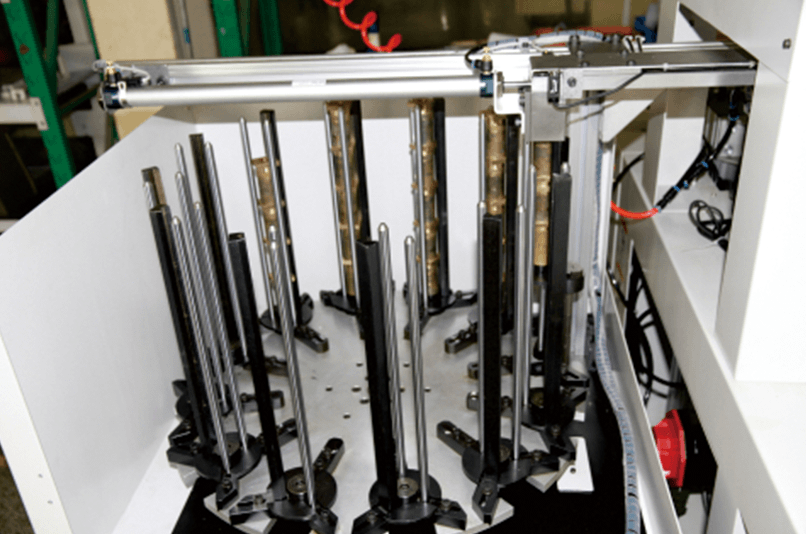

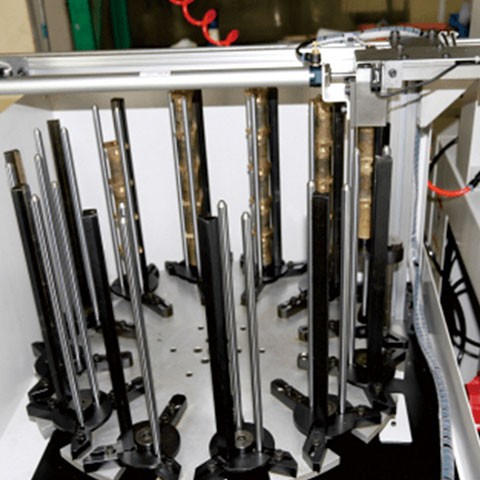

圆盘式储料器

OBOT-DA25


矩阵式储料器

OBOT-DA25

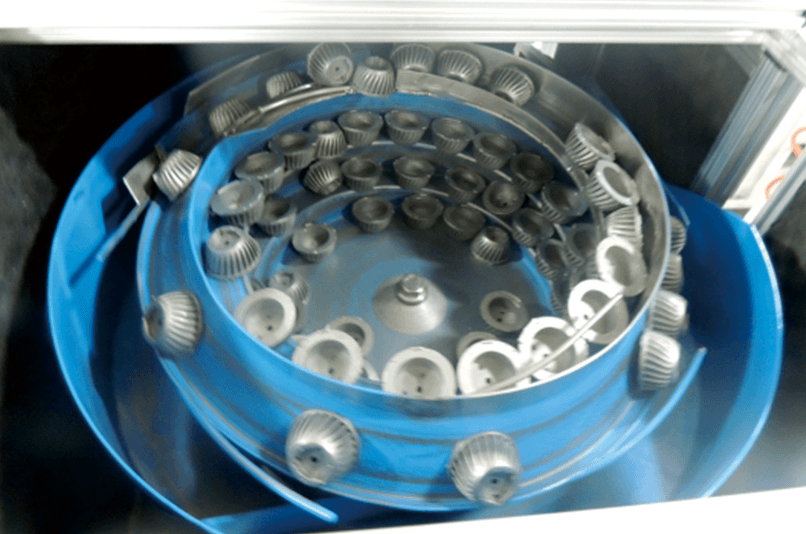

振动盘储料器

OBOT-DA25

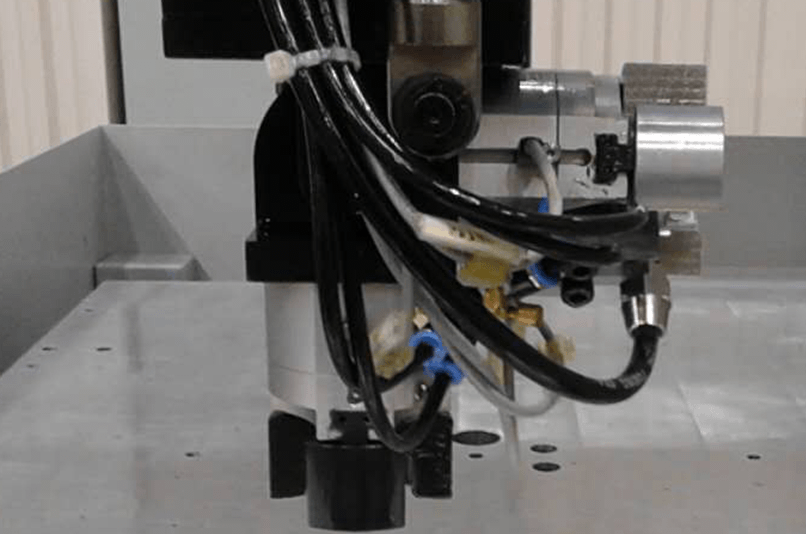

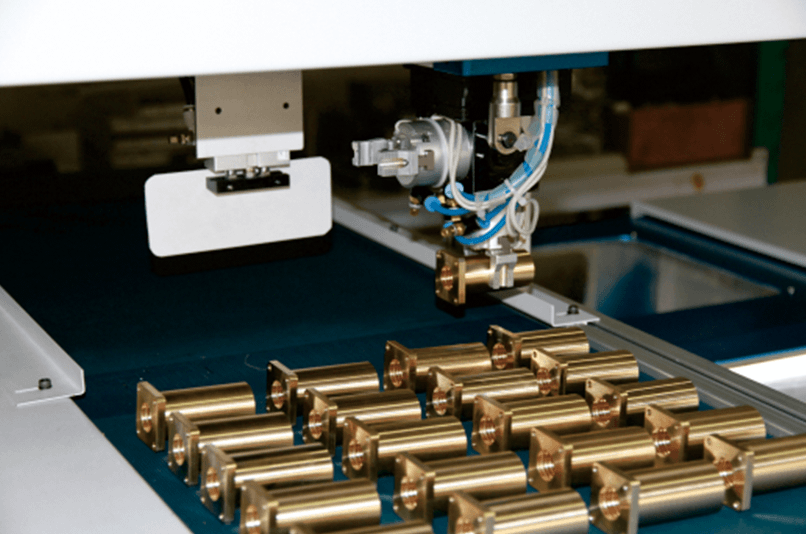

高速自动上下料机械手

OBOT-DA25

OBOT-DA25

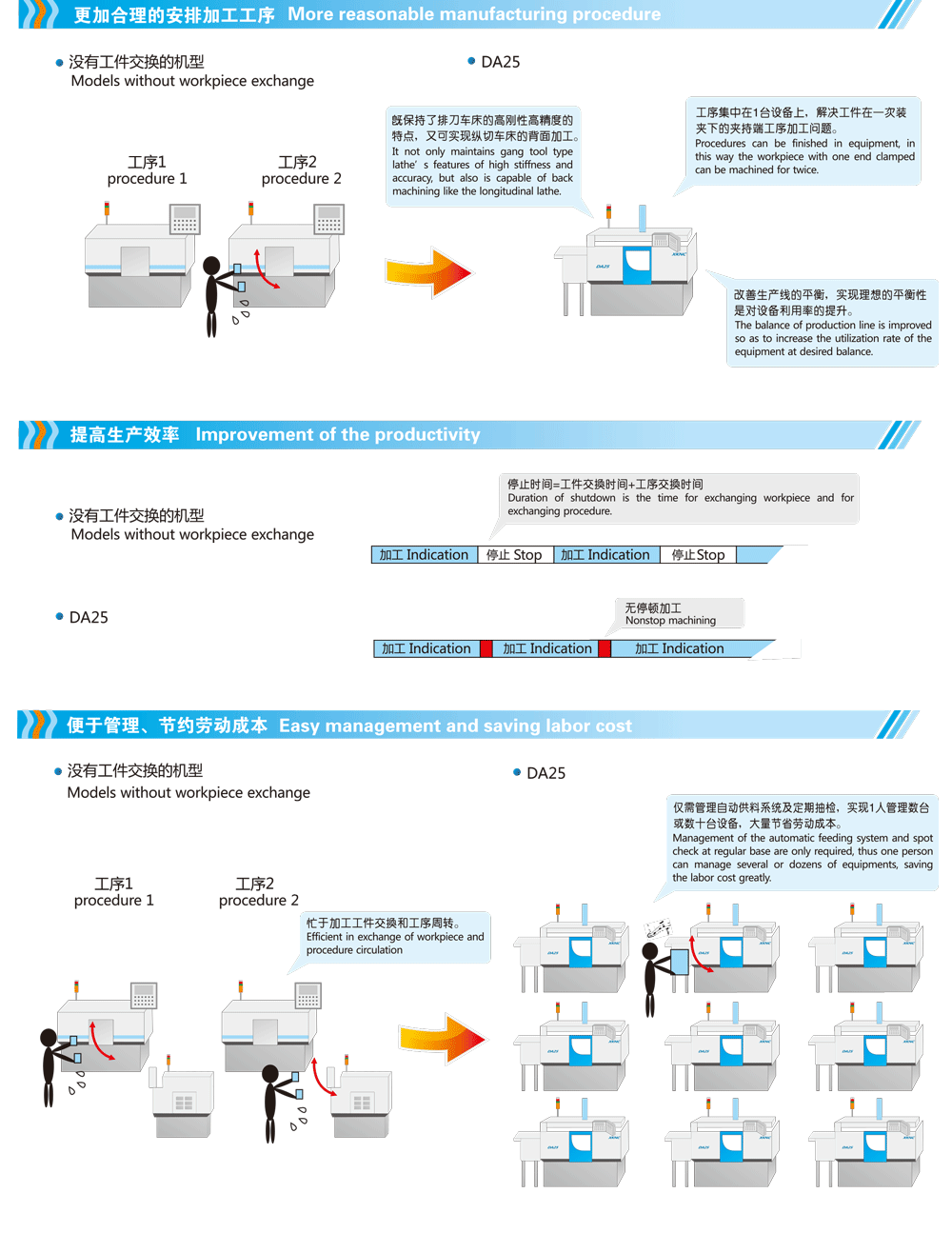

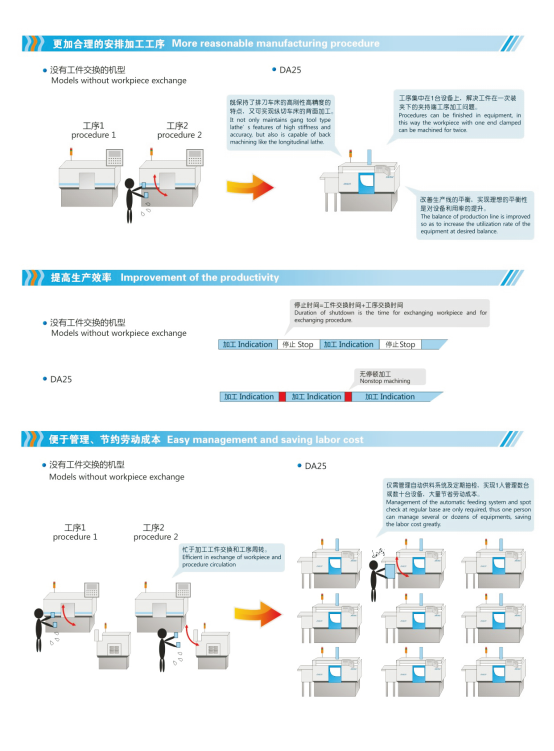

7、更加合理的安排加工工序,提高生产效率。

OBOT-DA25



OBOT-DA25



OBOT-DA25

OBOT-DA25



OBOT-DA25

OBOT-DA25

OBOT-DA25

OBOT-DA25

OBOT-DA25
