NOG200+DAH外圆磨床自动化

简要描述:长岛高精密NOG200外圆磨床上搭载高效自动化上下料单元,在不改变精密外圆磨床的加工精度,加工稳定的基础上,采用外部连接的方式搭载双桁架机械手。机床用桁架机械手采用两个独立控制的上料机械手和下料机械手,快速、稳定、高效。机外料仓用桁架机械手可以使机床料仓的上下料和机床供料装夹和机床加工同步进行,同时机外料仓用桁架机械手还可完成机外工件重点尺寸的检测,并根据检测结果对成品进行分拣。

  • 产品型号:
  • 产品产地:
  • 更新时间:2023-08-25
  • 访  问  量:1953

1、在线直径检测

        具备在线直径检测,机外复检,双重检测功能,确保成品料盘百分之百良率,不合格品自动筛选和分拣。

NOG200+DAH工业机械手

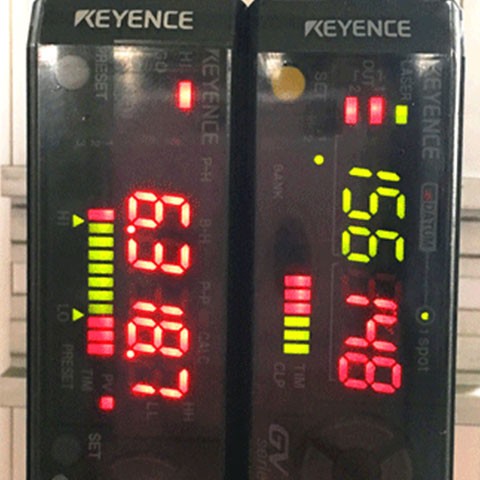

        此装置采用基恩士传感器,测量精度为1um,通过每次与标准件比对,判断是否在公差范围内,若合格,则放入成品料盘,若不合格,则放入废弃料道。

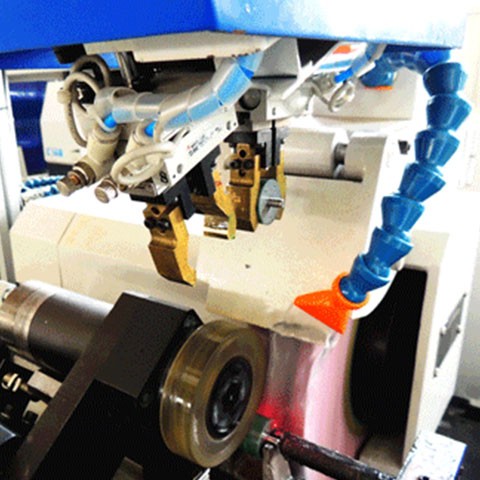

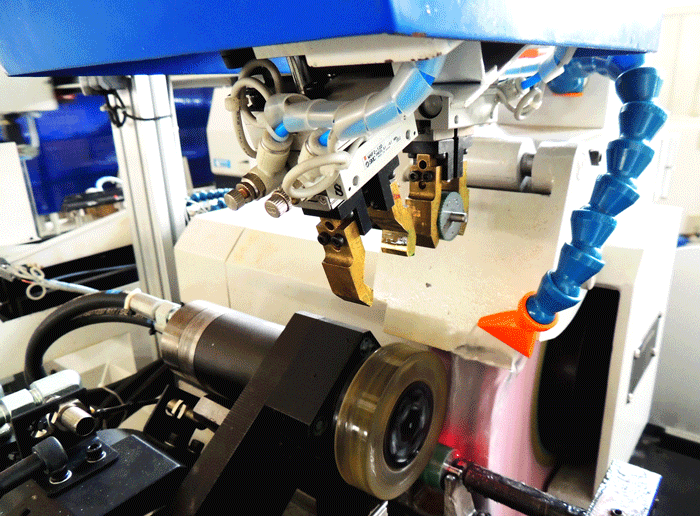

2、上下料装置

上料单元

NOG200+DAH工业机械手


下料单元

NOG200+DAH工业机械手


      料盘存量大,换料周期长,不停机上下料,实现无人化 。

      搭配的多层料仓,存料多,定位精度高,换料不停机。


      上下料节拍短(≤6S)

      可根据不同的加工工件实现机械手在机床加工侧及储料器侧上、下料位置的快速调整;系统对机械手的运行具有安全保护功能,机械手在指定区域进行正常加工,降低因误操作等原因对机床造成损伤。

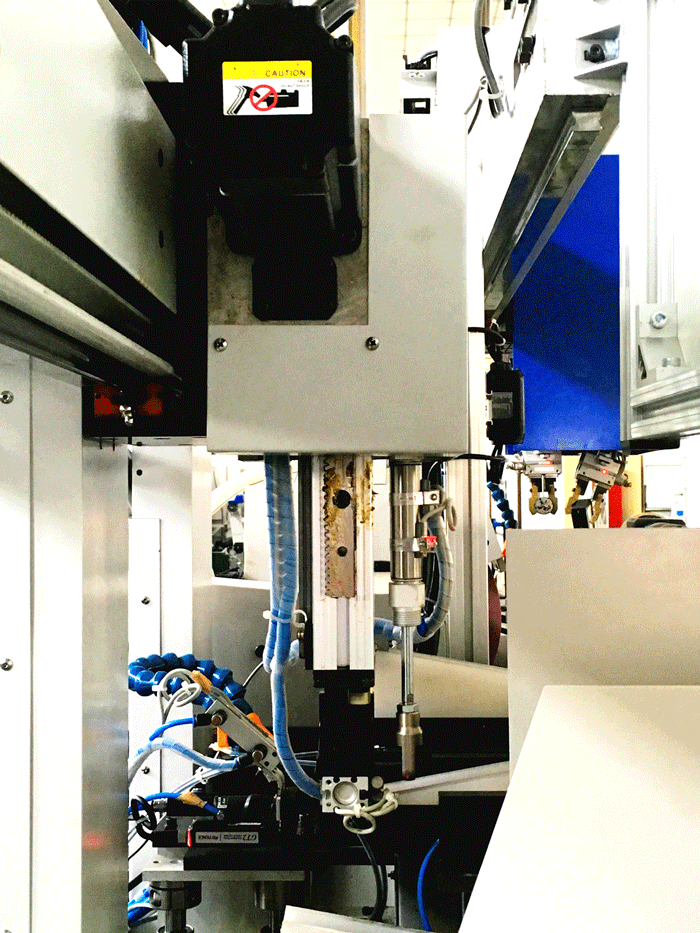

3、桁架机械手

        配置两组桁架机械手,实现零件检测、储料、移放和磨床零件交换同时进行。

NOG200+DAH工业机械手

         机械手最高运行速度可达到60m/min,可缩短自动上下料的辅助时间,避免机床加工后的长时间等待,提高加工效率。


4、确保外圆磨床可靠连续加工,圆柱度≤3μm

测量仪控制器

NOG200+DAH工业机械手

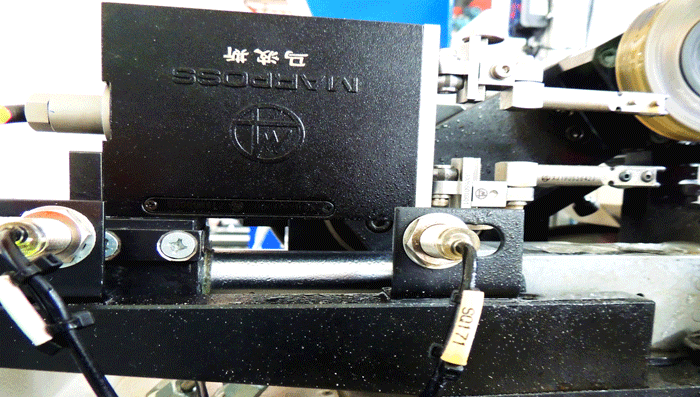

断续表面测量仪

NOG200+DAH工业机械手

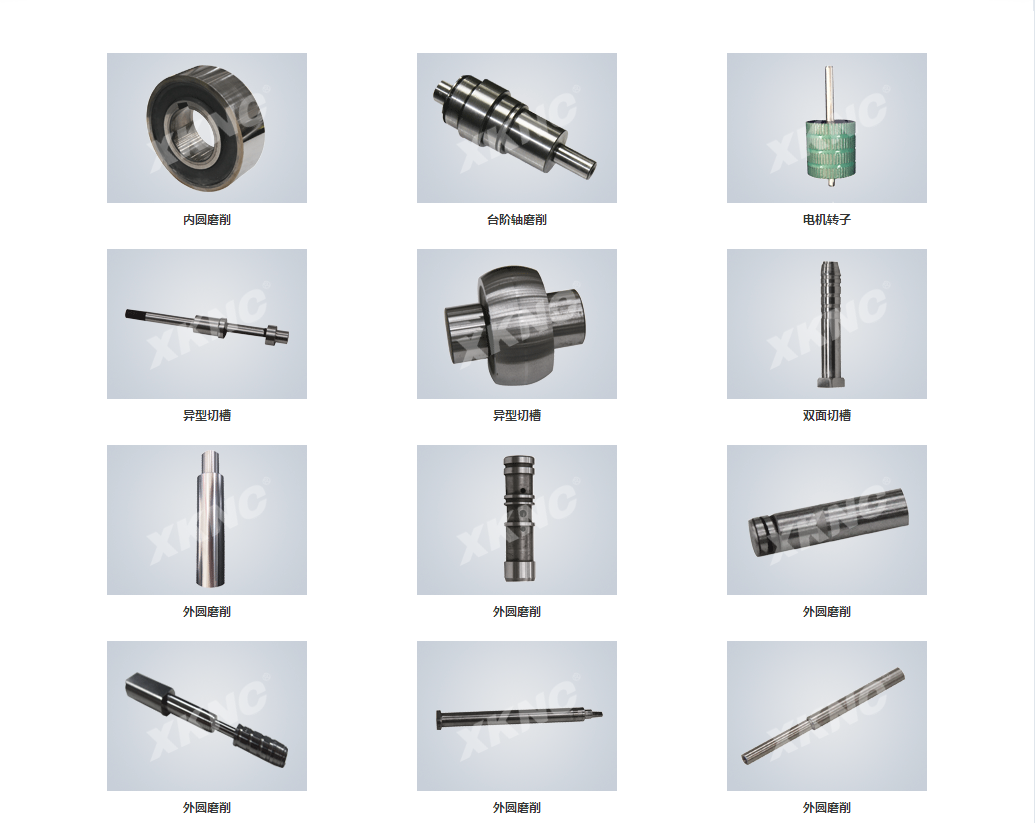

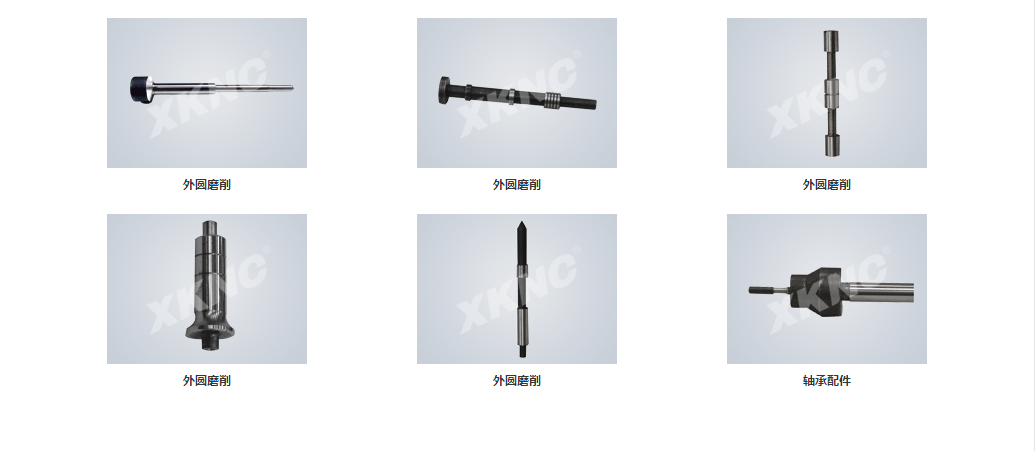

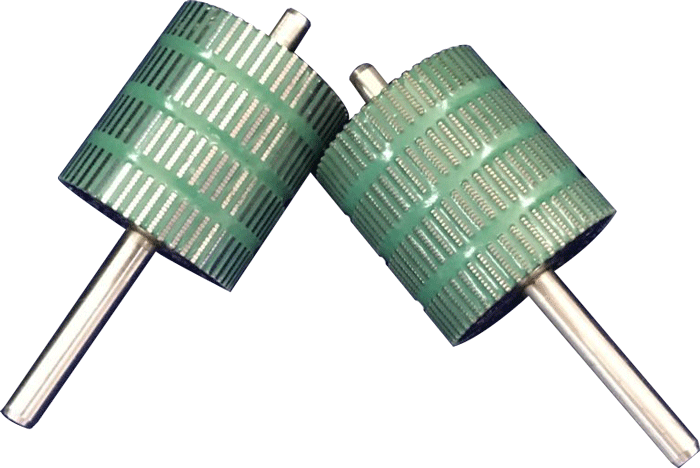

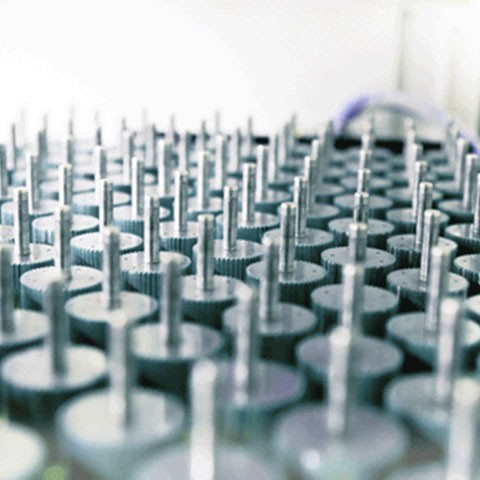

5、微型电机转子,步进电机转子磨削的最佳利器

NOG200+DAH工业机械手




NOG200+DAH工业机械手

NOG200+DAH工业机械手



NOG200+DAH工业机械手

NOG200+DAH工业机械手



NOG200+DAH工业机械手

NOG200+DAH工业机械手

NOG200+DAH工业机械手

NOG200+DAH工业机械手
