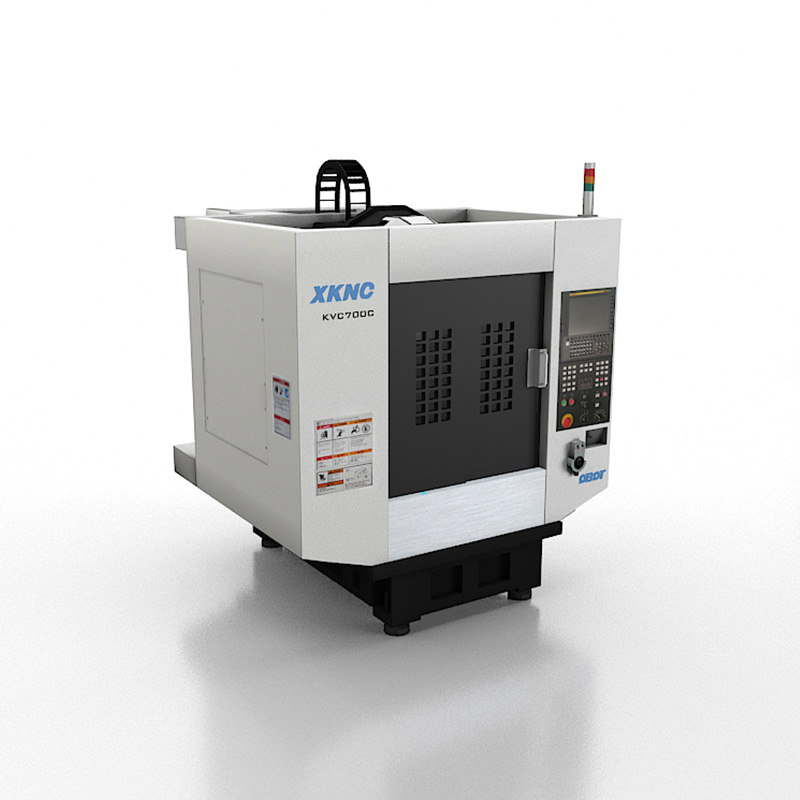

KVC700C立式加工中心

项目Item

参数 Parameter

主轴 Spindle

主轴锥度 Spindle hole conical degree

7/24   No.40

主轴转速 Max. spindle rotate speed

8000

最大攻丝速度 Max. tapping speed

4000r/min

主轴电机 Spindle motor

7.5/11KW

X 轴 X-axis

行程 Travel

700mm

最高移动速度 Rapid traverse speed

36m/min

切削进给速度 Cutting feed speed

10 m/min

Y 轴 Y-axis

行程 Travel

500mm

最高移动速度 Rapid traverse speed

36m/min

切削进给速度 Cutting feed speed

10 m/min

Z 轴 Z-axis

行程 Travel

400mm

最高移动速度 Rapid traverse speed

48m/min

切削进给速度 Cutting feed speed

10 m/min

刀库 Magazine tool

刀柄锥度 Tool holder spec

BT40

拉钉型号 Blind rivet spec

MAS-P40T-1

刀具总数  Magazine tool capacity

15把

单个刀具的最大重量 Max. tool weight

4kg

刀具总重量Total weight of tools

≤40kg(不平衡重量18kg)

刀具的最大直径 Max. tool diameter

Φ100mm

刀具最大长度 Max. tool length

250mm

换刀时间（T-T）

2.7Sec

换刀时间（C-C）

3.5Sec *¹

机床加工能力 Machine processing capacity

钻孔 Drilling

Φ30mm

攻丝 Tapping

M27

铣削 Milling

120cm³/min

精度 Accuracy

定位精度 Positioning accuracy

0.005 mm（全行程）*²

重复定位精度 Repeatability positioning accuracy

0.003 mm *²

电气总容量 Required electric power

15 KVA，AC200V±10%,50HZ

气源   Air source

0.4MPa    100NL/min

冷却油箱容积Cooling tank volume

200L

机床外形尺寸 Floor space

2707X1830X2980     mm³

机床重量 Mass of machine

约3500Kg

*1说明：基于JIS B6336 9:2002测定
*2说明：基于JIS B6201:1987及日本KIRA公司标准测定
*3说明：最大刀具直径为相邻刀位无刀时的最大尺寸

（二）数控系统规格 CNC System Specification

数控系统 Control system

FANUC 0i MF

最多控制轴数 Max.controlled axis

5轴 5Axis

最多同时控制轴数 Maximum number of master control shafts

4轴  4Axis

输入方法 Input system

MDI输入，绝对值/增量值 MDI input,   absolute value/increment value input

程序存储器容量 Part program storage length

512Kbyte

插补功能 Interpolation function

直线插补、圆弧插补、螺旋插补Linear interpolation,   circular   interpolation, helical interpolation

最小检测单位 Minimum testing unit

0.0001mm

最小移动单位 Least command increment

X轴   X-axis

0.001mm

Y轴   Y-axis

0.001mm

Z轴   Z-axis

0.001mm

刀具位置补偿 Tool position compensation

形状补偿 Shape compensation

±99999.999mm

磨损补偿 Wear compensation

±  9.999mm

手轮移动倍率 Hand wheel rotation ratio

0.1/0.01/0.001mm

切削进给倍率 Cutting traverse override

0~150%

快速进给倍率 Rapid traverse override

F0，25，50，100%

数据通信接口 Data communication interface

CF卡接口，以太网接口，USB接口 CF card   interface, Ethernet   interface, USB interface

刀具补偿数 Tool offset

400个 400pcs

登录程序个数 Number of login programs

400个 400pcs

显示语言 Display language

中文（15种可选）Chinese (15   optional)

*由于产品不断更新，产品规格如有变化，恕不另行通知。
Specifications subject to change without notice for improvements and modifications
