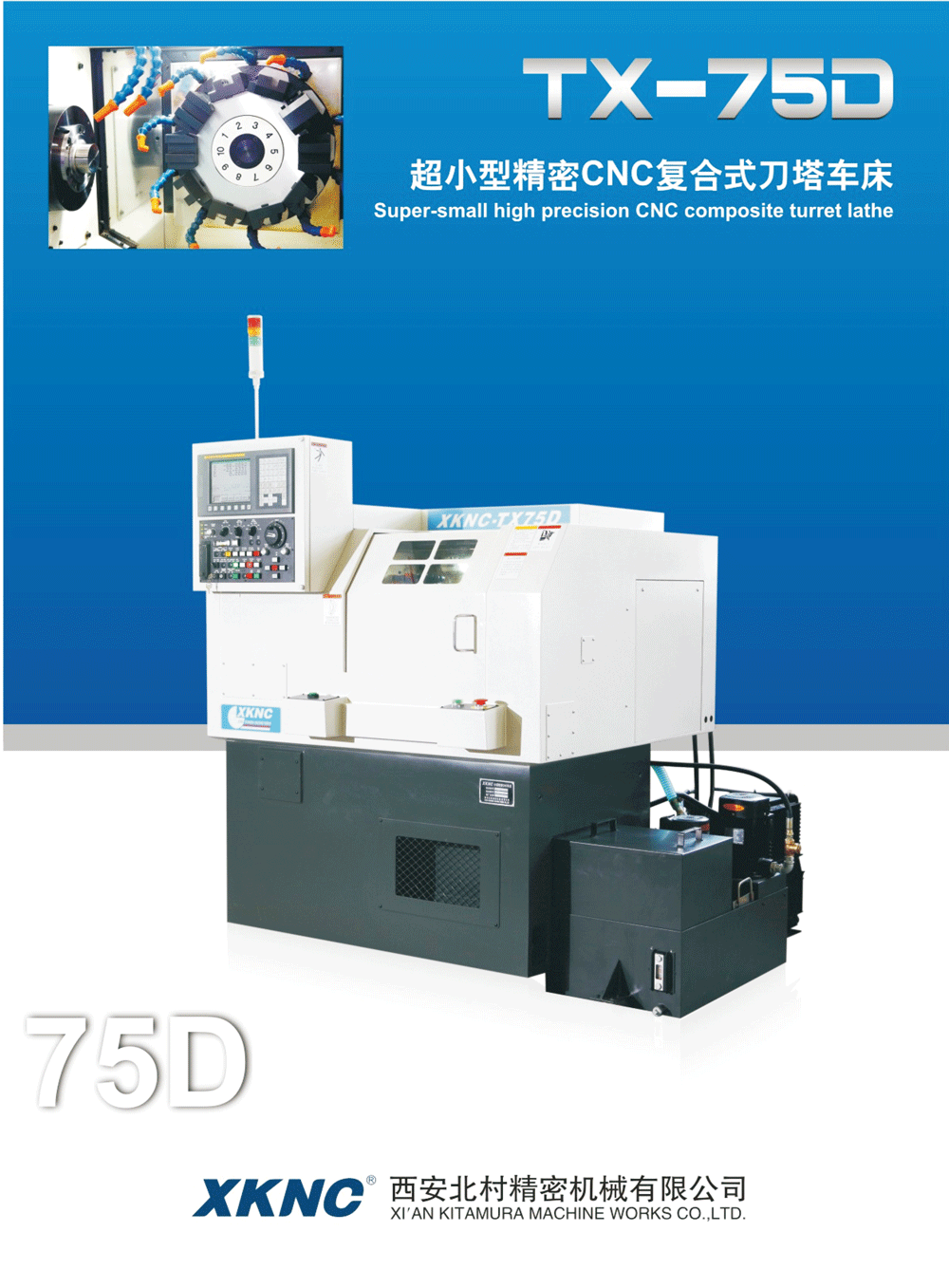

XKNC-TX75D小型精密刀塔车床

简要描述:TX75D小型精密刀塔车床具有高精度、平床身、滑动导轨设计结构,配备了Cs轮廓轴控制功能,具备10个刀具安装位。可以安装动力刀具,而且动力刀具的数量和位置可以任意选择,并具有动力刀具刚性攻丝功能,真正实现一次装夹情况下的车、铣复合加工。设计目标为“小型精密工件的多面复合加工”

  • 产品型号:
  • 产品产地:西安
  • 更新时间:2023-08-25
  • 访  问  量:2477

1、燕尾式滑动导轨

    X/Z轴轴导轨采用高品质铸铁,经淬火、磨 削、刮研处理,极度延长导轨面的梢度保持时间,达到机床精度长期稳定。

小型精密CNC刀塔式车床TX75/75D

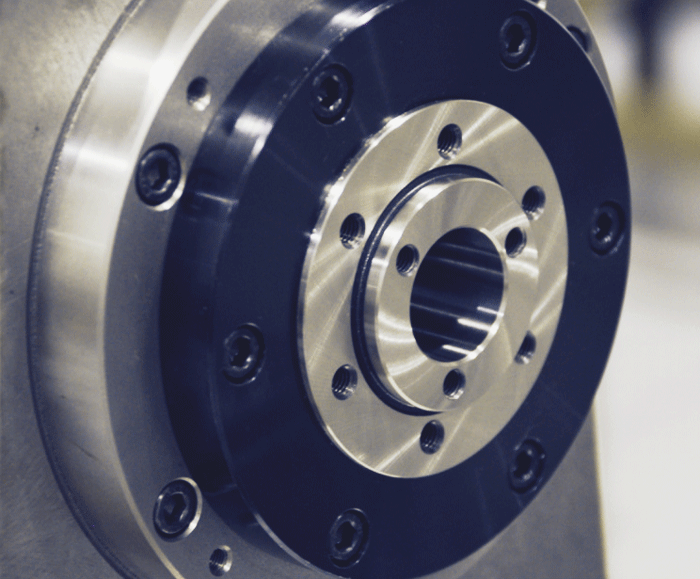

2、高精度主轴

    高精度主轴轴芯采用专用主轴材料经过多道热处理和精细加工,轴承采用日本原装高精密轴承,防水采用德国专供的高级防水环。

小型精密CNC刀塔式车床TX75/75D

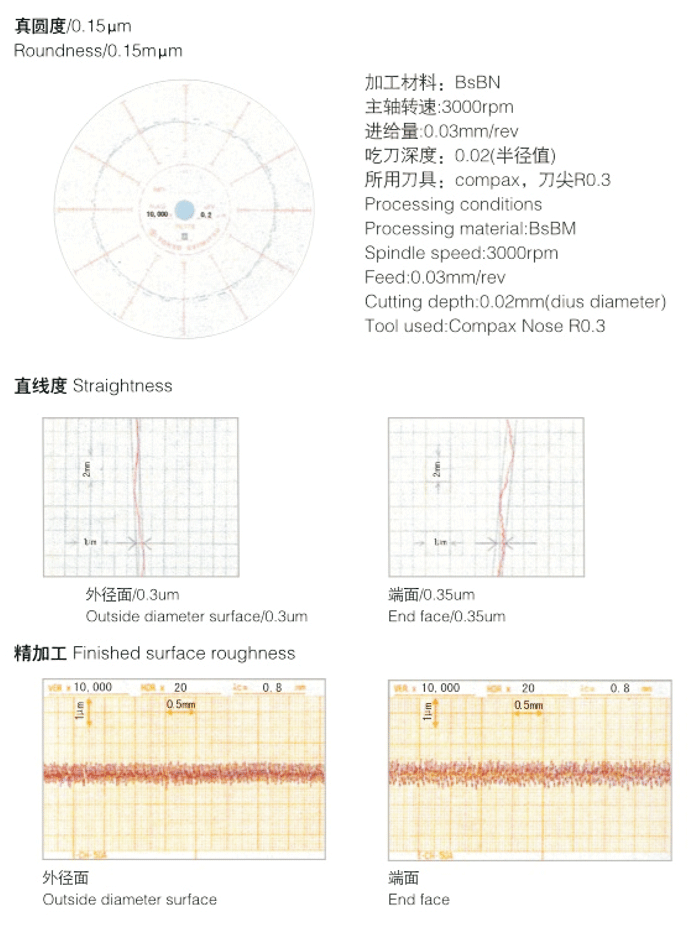

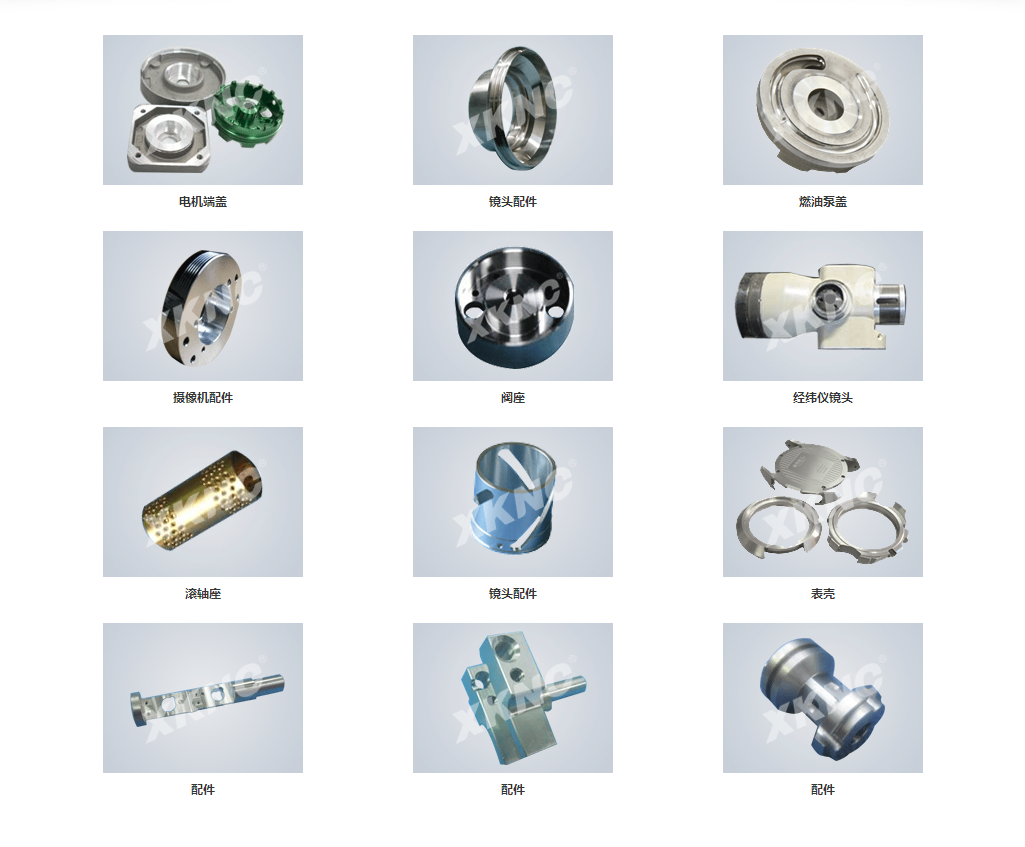

      高精度加工实例

小型精密CNC刀塔式车床TX75/75D

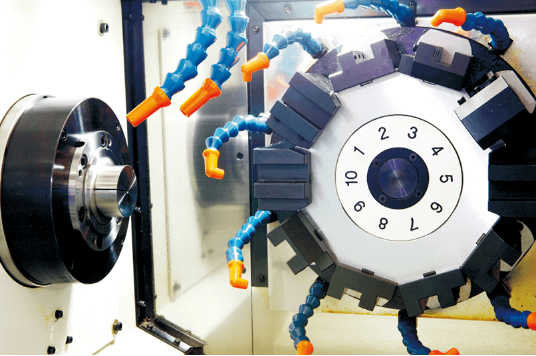

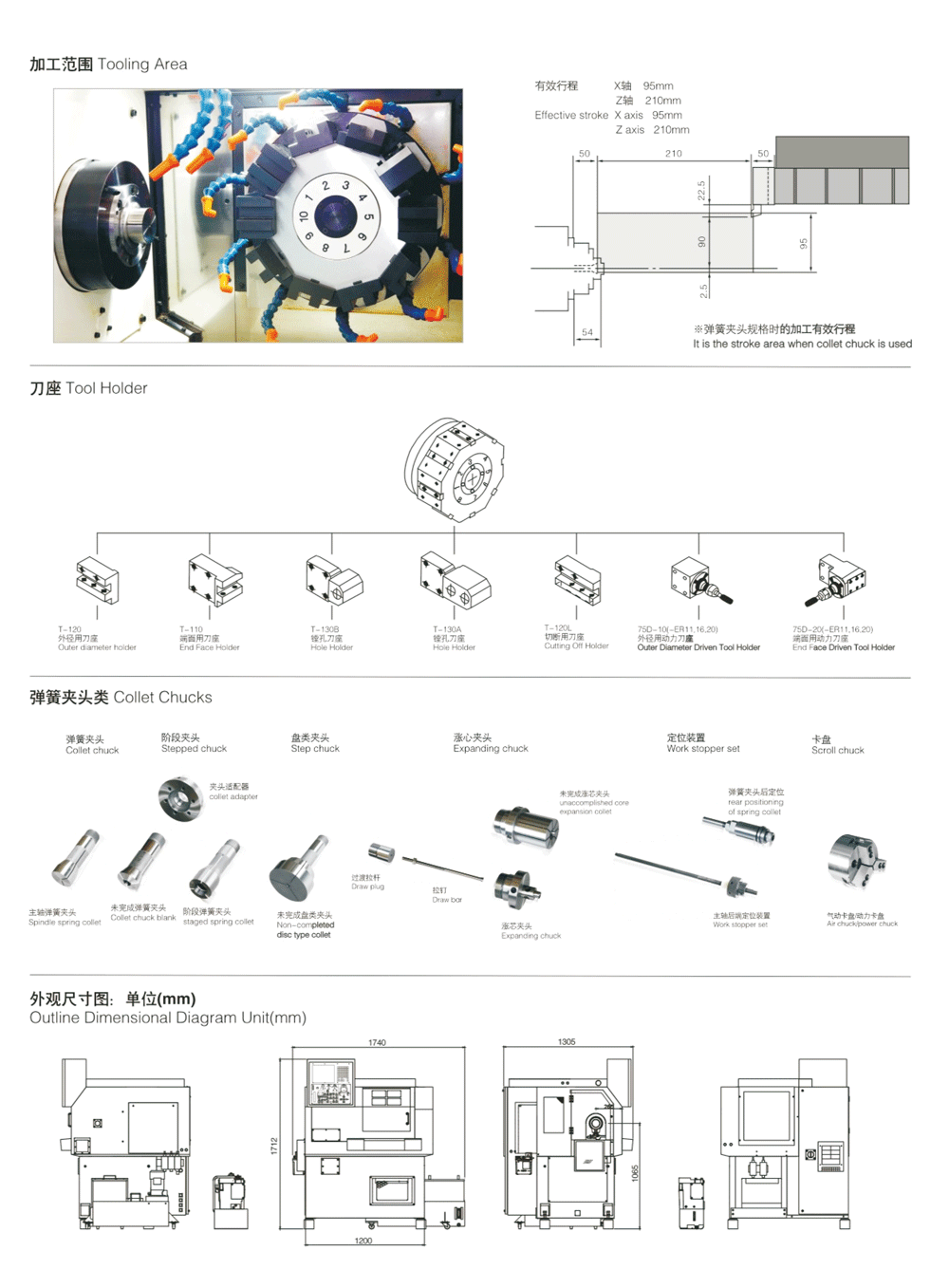

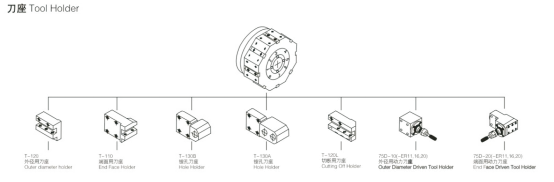

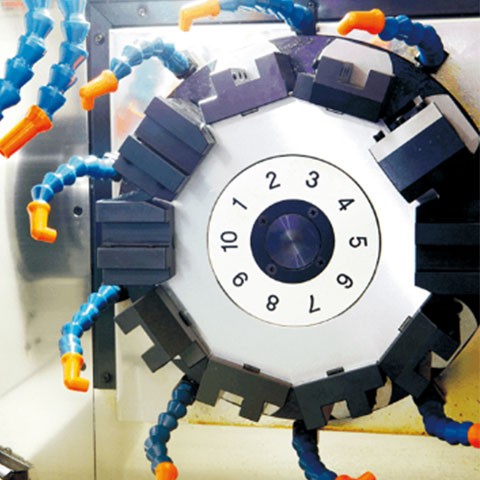

3、刀塔结构

    具有十个刀具安装位,可以安装动力刀具,而且动力刀具的数量和位置可以任意选择,并具有动力刀刚性攻丝功能,真正实现一次装夹情况下的车、铣复合加工。

小型精密CNC刀塔式车床TX75/75D

小型精密CNC刀塔式车床TX75/75D

小型精密CNC刀塔式车床TX75/75D

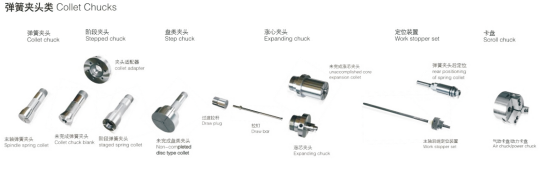

4、多样的自动夹具开闭及夹紧装置选择

小型精密CNC刀塔式车床TX75/75D

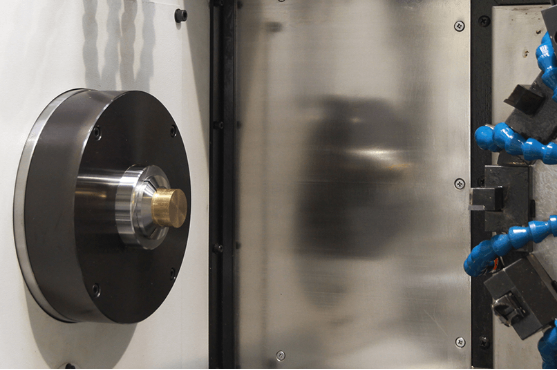

KL-25/KL-30型弹簧夹头夹紧方式

小型精密CNC刀塔式车床TX75/75D

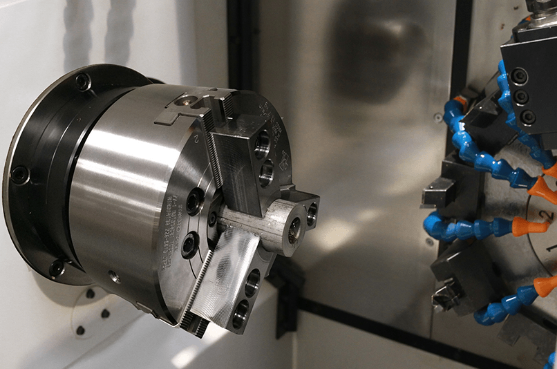

动力卡盘

小型精密CNC刀塔式车床TX75/75D

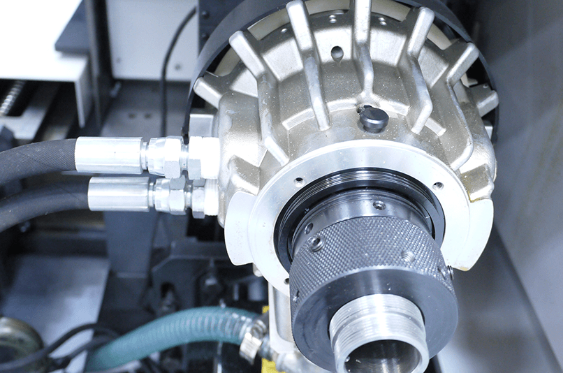

液压回转缸

小型精密CNC刀塔式车床TX75/75D




小型精密CNC刀塔式车床TX75/75D



小型精密CNC刀塔式车床TX75/75D



小型精密CNC刀塔式车床TX75/75D

小型精密CNC刀塔式车床TX75/75D

小型精密CNC刀塔式车床TX75/75D

小型精密CNC刀塔式车床TX75/75D
