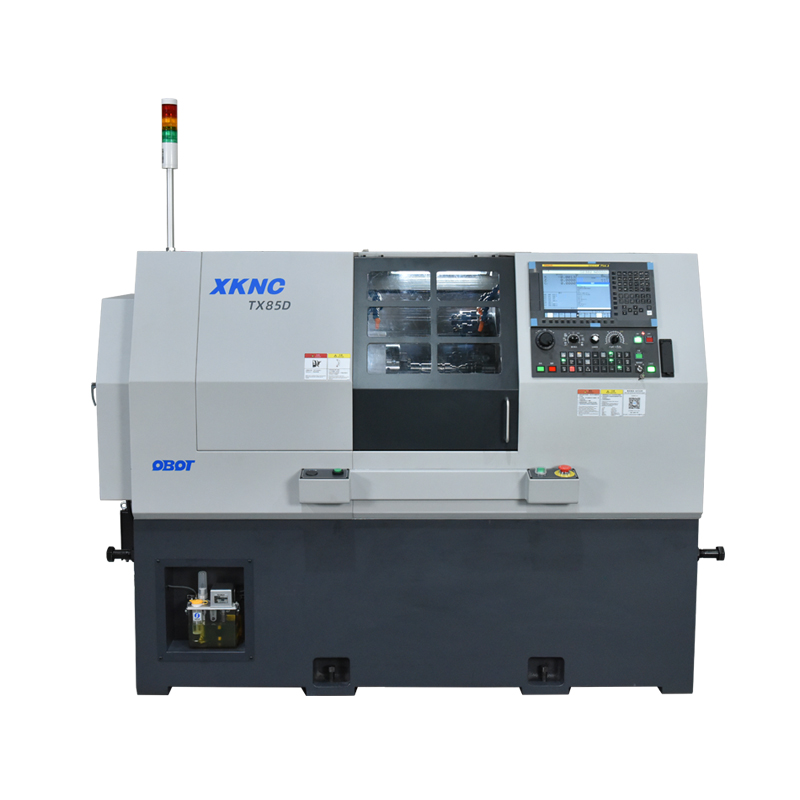

XKNC-TX85/85D小型精密刀塔车床

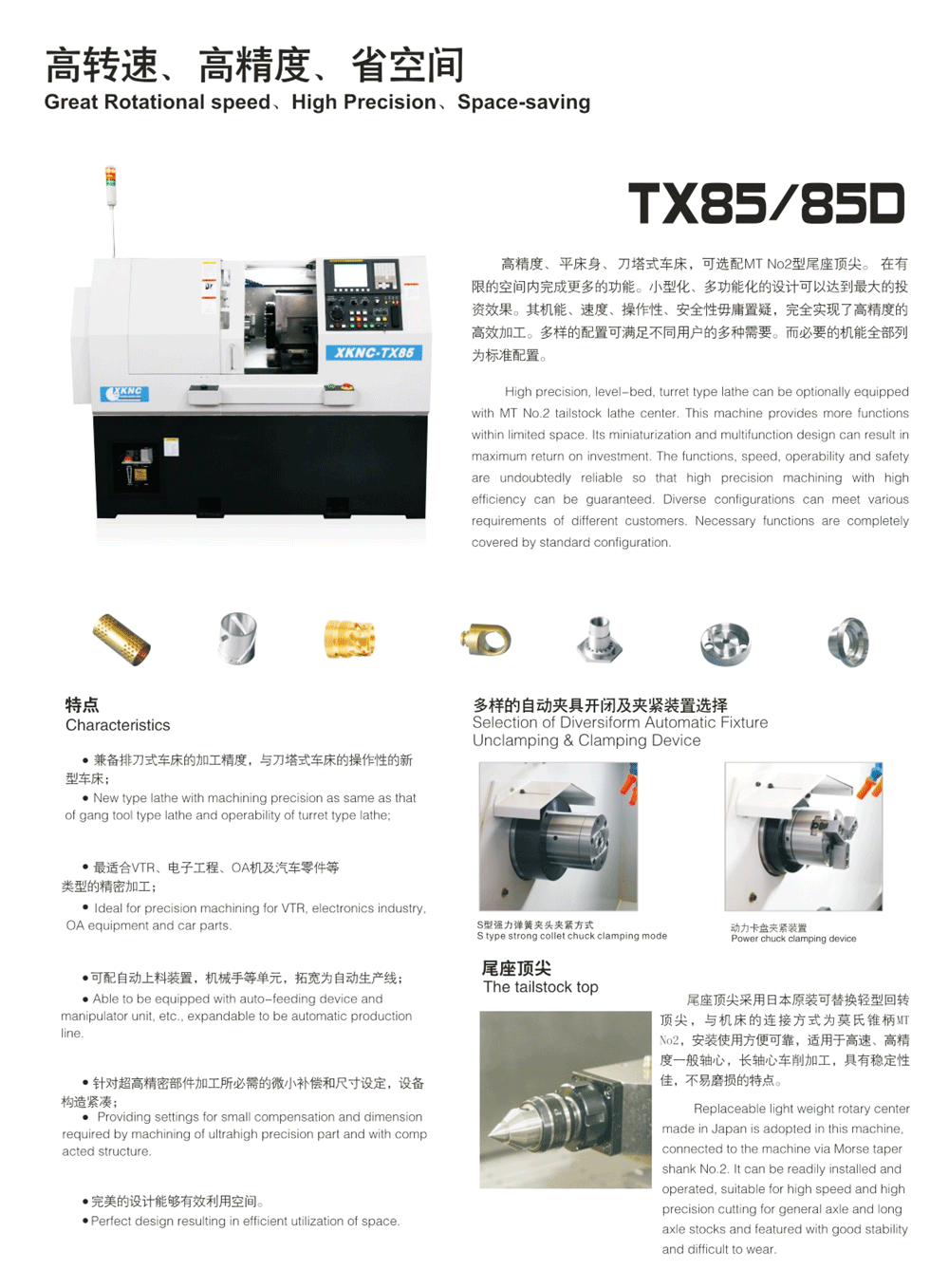

简要描述:XKNC-TX85/85D小型精密刀塔车床高精度、平床身、刀塔式车床,可选MT No2型尾座顶尖。在有限的空间内完成更多的功能。小型化、多功能化的设计可达到最大的投资效果。其机能、速度、操作性、安全性毋庸置疑,完全实现了高精度的高效加工。多样的配置可满足不同用户的多种需求。而必要的机能全部列为标准配置。

  • 产品型号:
  • 产品产地:西安
  • 更新时间:2023-08-25
  • 访  问  量:1923

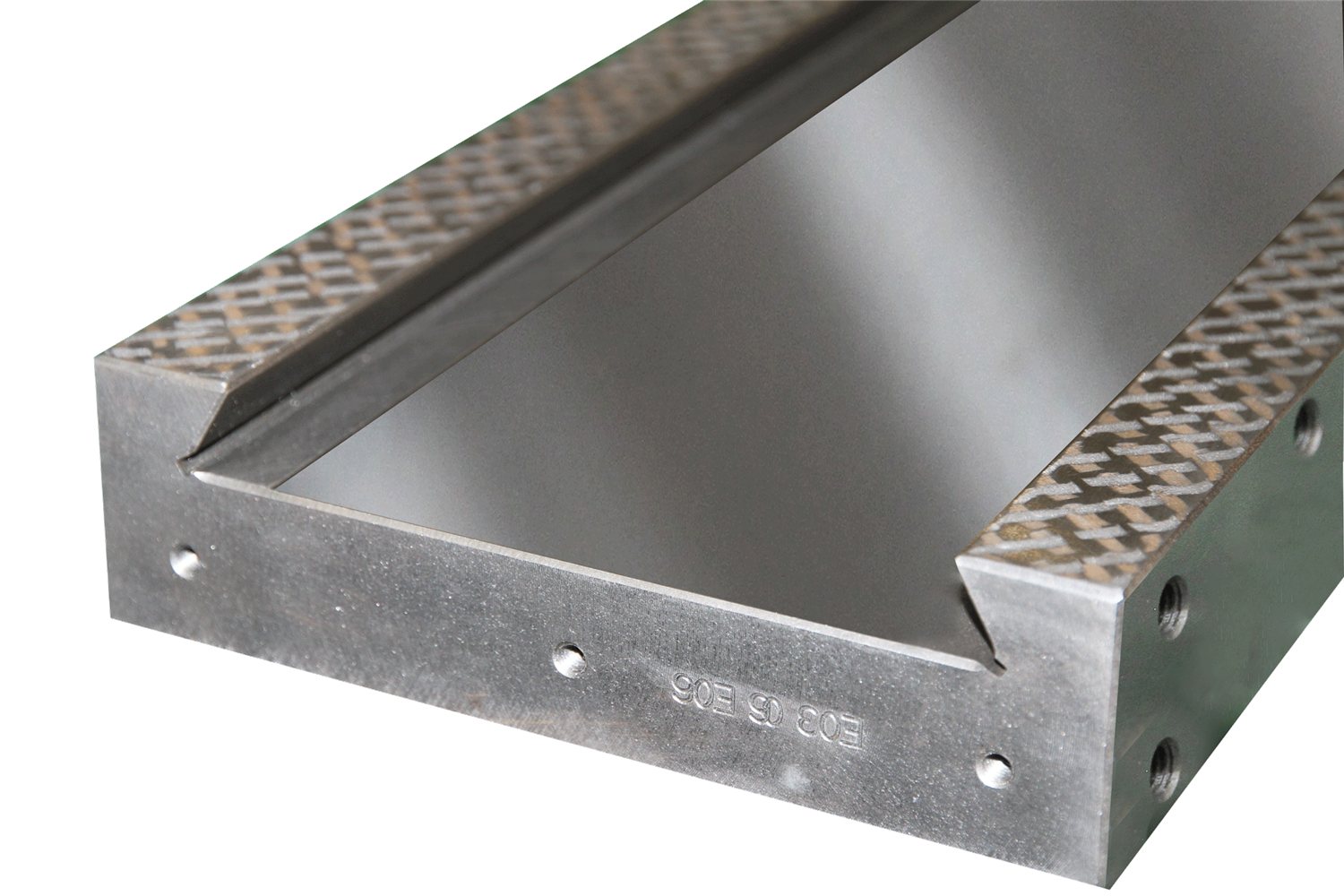

1、燕尾式滑动导轨

     导轨采用高品质铸铁经淬火、磨削、刮研处理,极度延长导轨面的精度保持时间,达到机床精度长期稳定。

小型精密CNC排刀式车床203

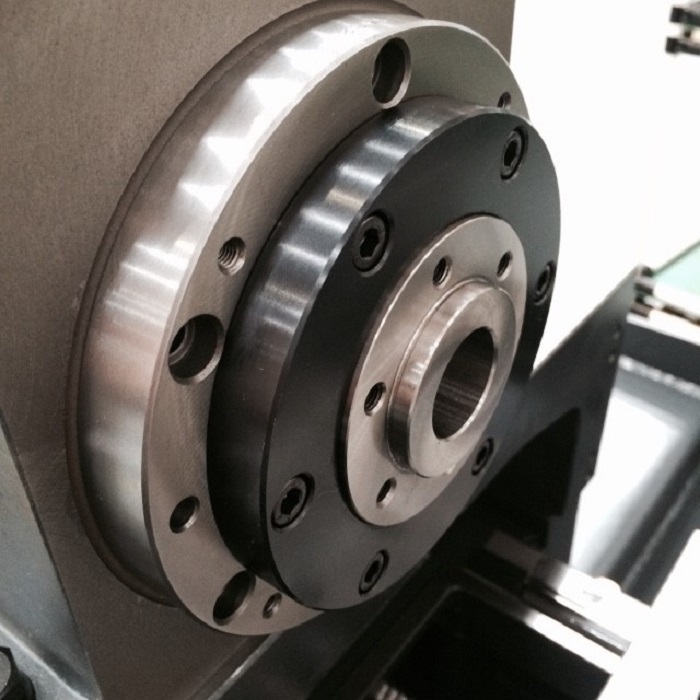

2、高精度主轴

    高精度主轴轴芯采用专用的主轴材料经过多道热处理和精细加工,轴承采用日本原装高精密轴承,防水采用德国专供的高级防水环。

小型精密CNC排刀式车床 204

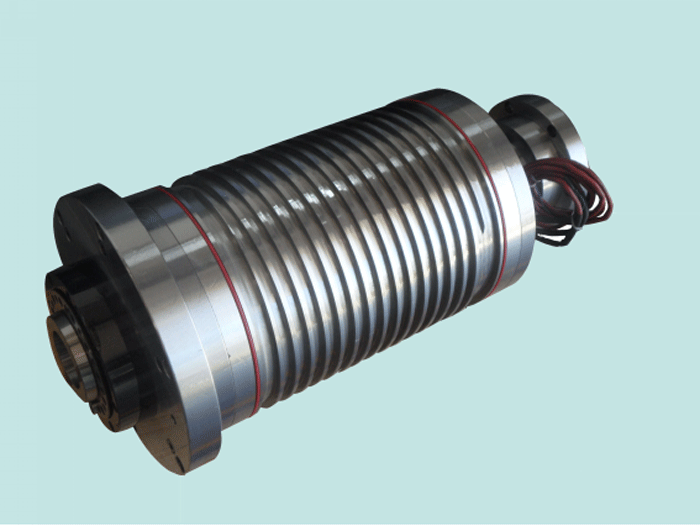

       特殊配置可选用内置电主轴,XKNC-TX-85D内置电机主轴采用油热交换器冷却,保证了主轴的高速高精度。适合于对精度、光洁度要求较高的工件加工。极大提高了生产效率。

小型精密CNC刀塔式车床TX85/85D



 3、刀塔结构

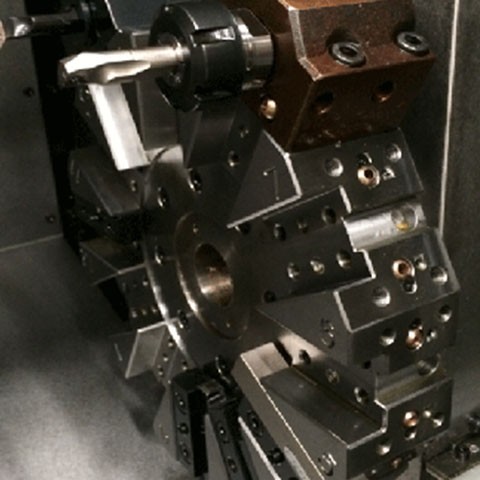

     TX-85D配备VDI动力刀盘,具有十二个刀具安装位,可以安装动力刀具,而且动力刀具的数量和位置可以任意选择,并具有动力刀刚性攻丝功能,真正实现一次装夹情况下的车、铣复合加工。

小型精密CNC刀塔式车床TX85/85D

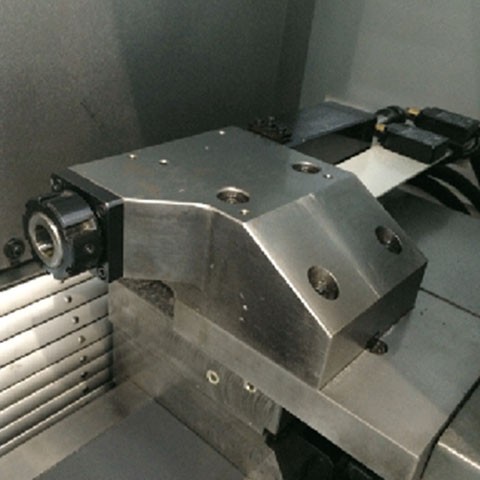

        TX-85配备槽刀盘,具有十二个刀具安装位,采用伺服电机驱动方式,换刀速度快,静音,扭矩大,定位准确满足重切削的要求。

小型精密CNC刀塔式车床TX85/85D


小型精密CNC刀塔式车床TX85/85D

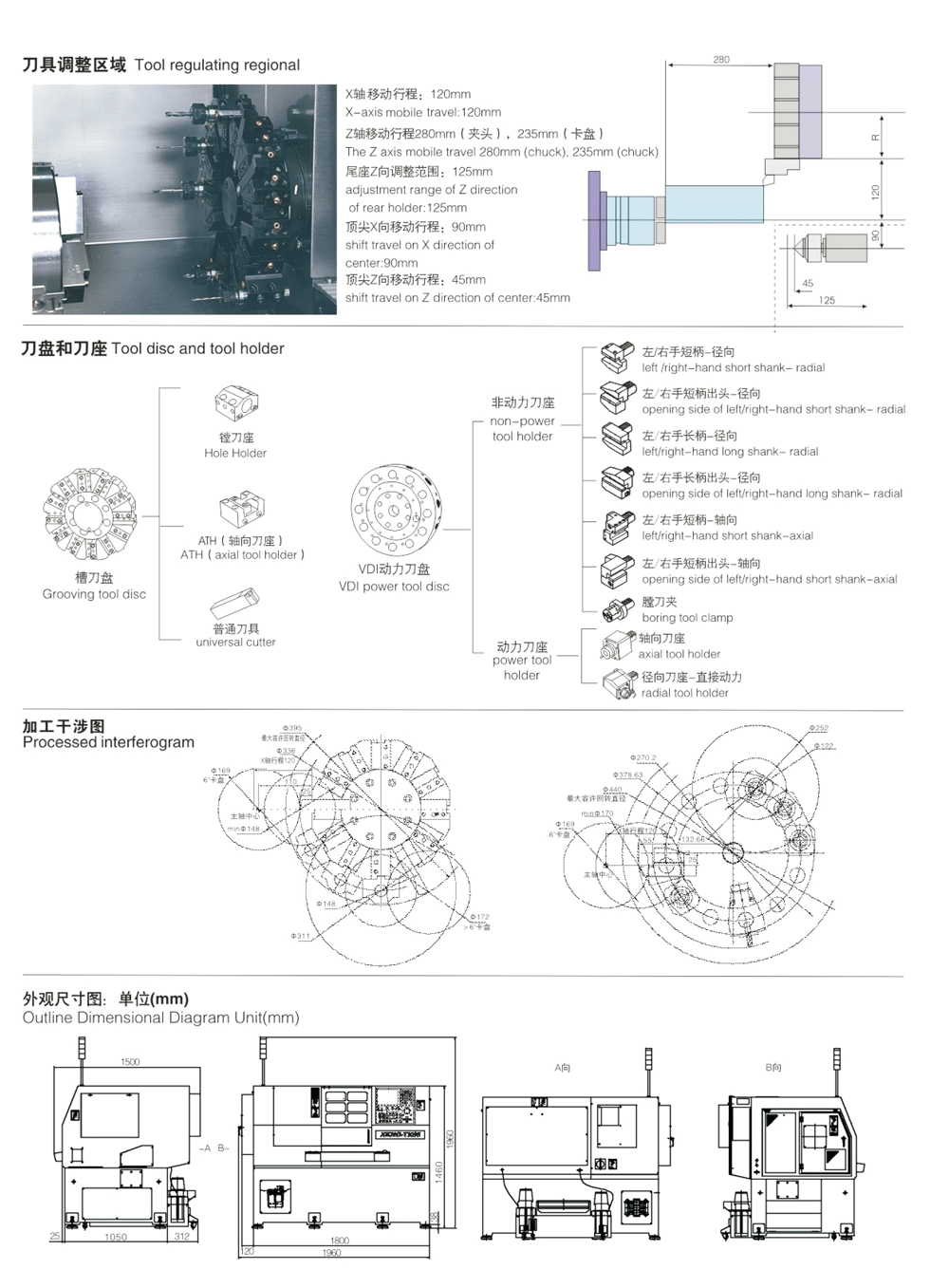

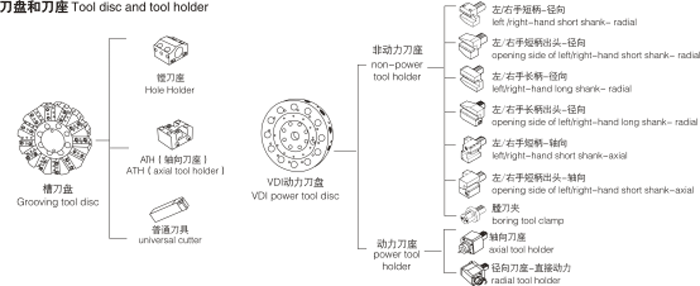

刀盘和刀座

小型精密CNC刀塔式车床TX85/85D

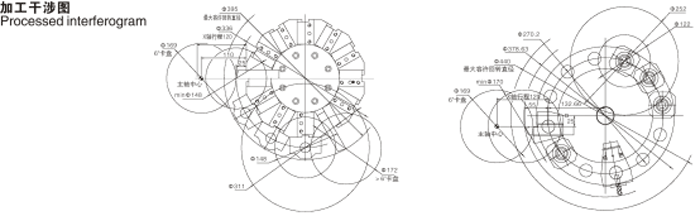

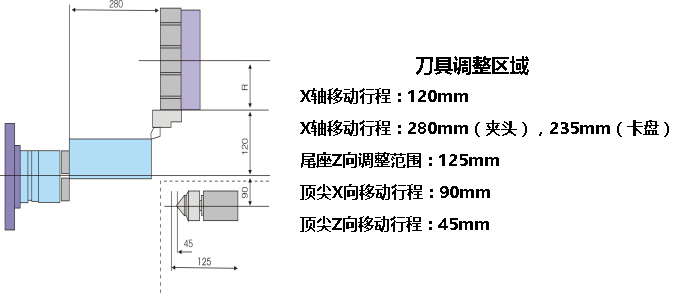

加工干涉图

小型精密CNC刀塔式车床TX85/85D



4、多样的自动夹具开闭及夹紧装置选择

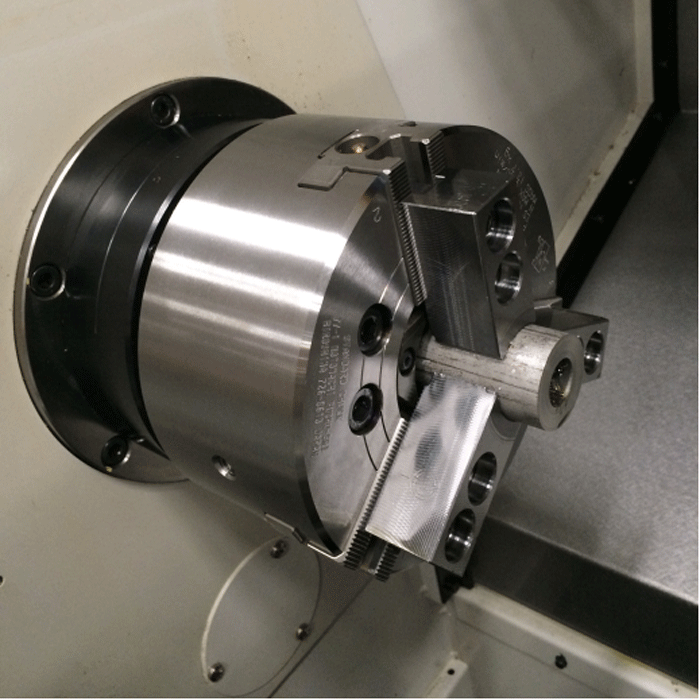

动力卡盘夹紧装置

小型精密CNC刀塔式车床TX85/85D

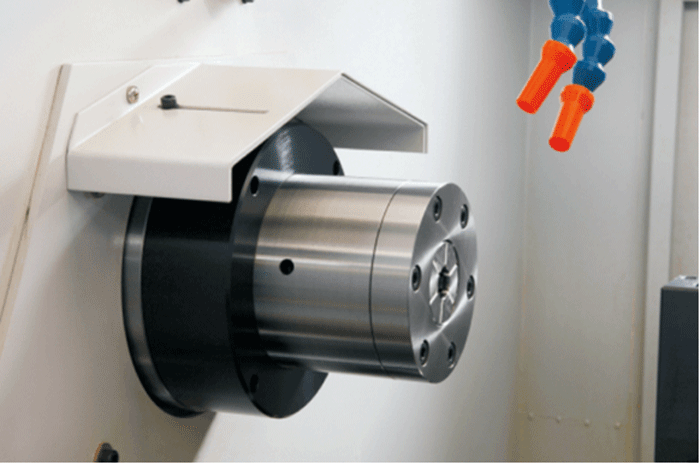

S型强力弹簧夹头夹紧方式

小型精密CNC刀塔式车床TX85/85D

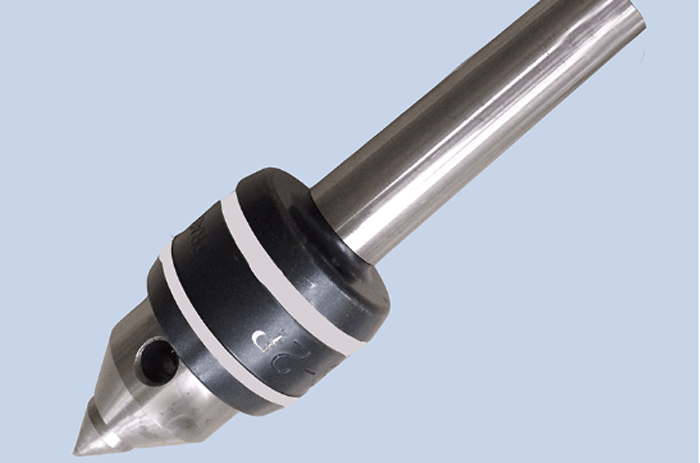

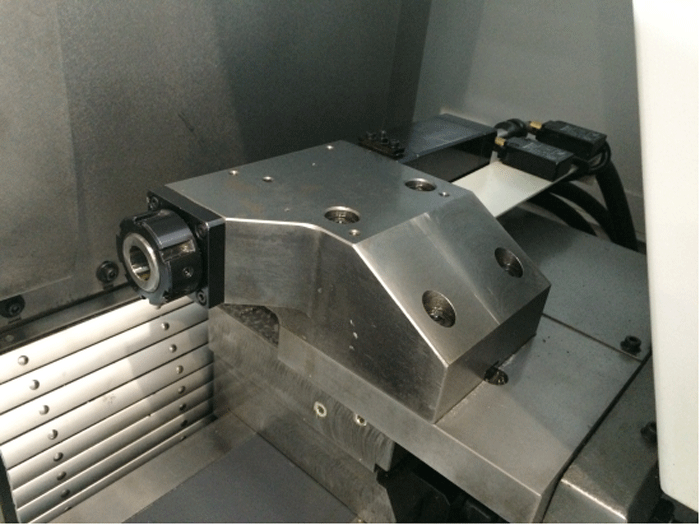

5、尾座顶尖

    尾座顶尖采用曰本原装可替换轻型回转 顶尖.与机床的连接方式为莫氏锥柄MT No2,安装使用方便可靠,适用于高速、高精度一般轴心,长轴心车削加工具有稳定性佳,不易磨损的特点

小型精密CNC刀塔式车床TX85/85D

小型精密CNC刀塔式车床TX85/85D



小型精密CNC刀塔式车床TX85/85D



小型精密CNC刀塔式车床TX85/85D



小型精密CNC刀塔式车床TX85/85D

小型精密CNC刀塔式车床TX85/85D

小型精密CNC刀塔式车床TX85/85D

小型精密CNC刀塔式车床TX85/85D

小型精密CNC刀塔式车床TX85/85D

小型精密CNC刀塔式车床TX85/85D
