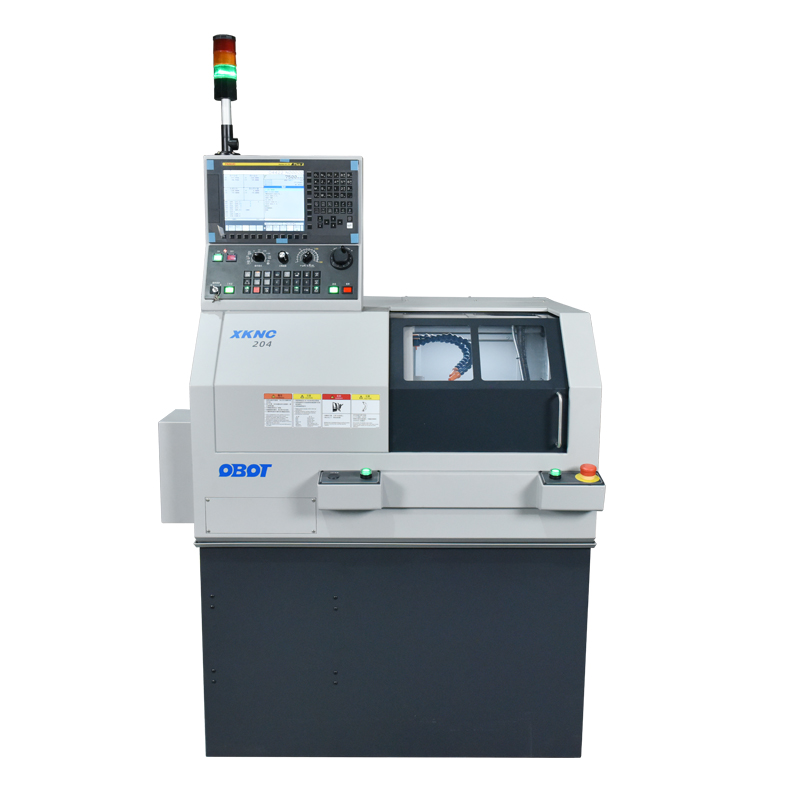

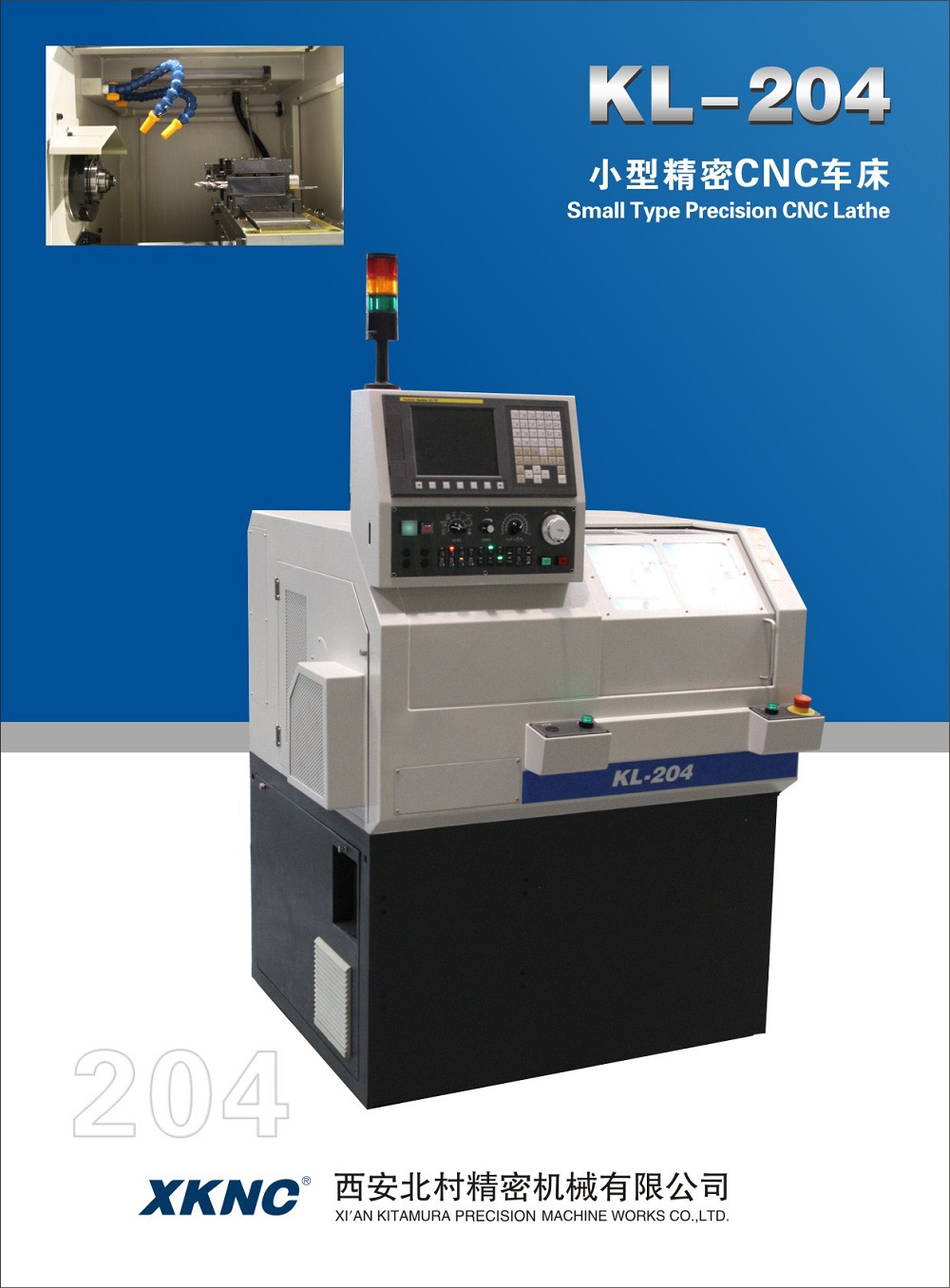

XKNC-204小型精密排刀车床

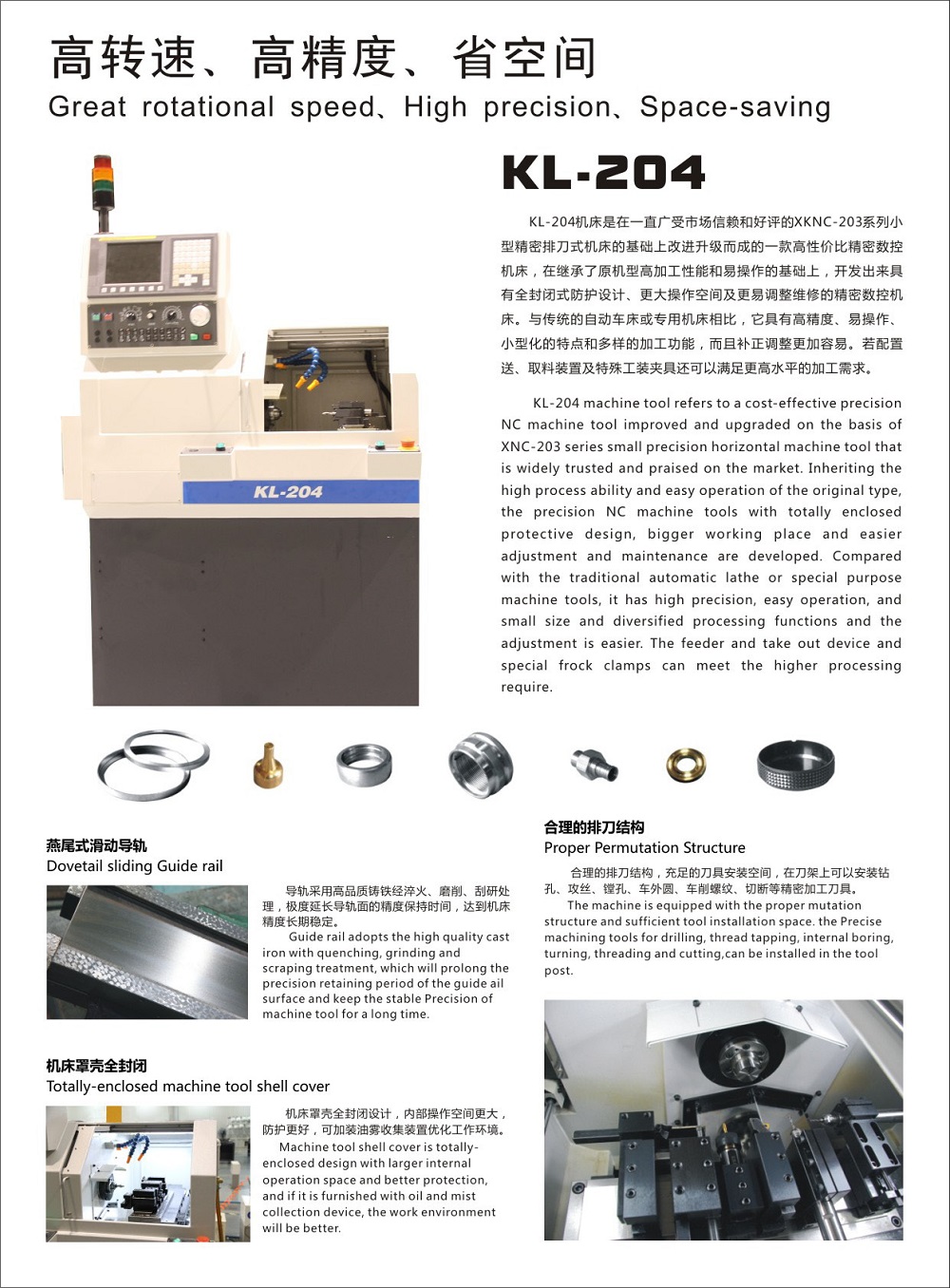

简要描述:204机床是在一直广受市场信赖和好评的XKNC-203系列小型精密排刀式机床的基础上改进升级而成的一款高性价比精密数控机床,在继承了原机型高加工性能和易操作的基础上,开发出来具有全封闭式防护设计、更大操作空间及更易调整维修的精密数控机床。与传统的自动车床或专用机床相比,它具有高精度、易操作、小型化的特点和多样的加工功能,而且补正调整更加容易。若配置送、取料装置及特殊工装夹具还可以满足更高水平的加工需求。

  • 产品型号:
  • 产品产地:西安
  • 更新时间:2024-06-19
  • 访  问  量:4311

1、性能特点

    占地面积1230mm×985mm,为广大用户节省宝贵空间。

2、在同类型机床中有较大行程

    尽管此款机床为超小型精密机床,但X轴行程200mm,Z轴行程180mm,在XKNC北村车床同类型机床中行程较大

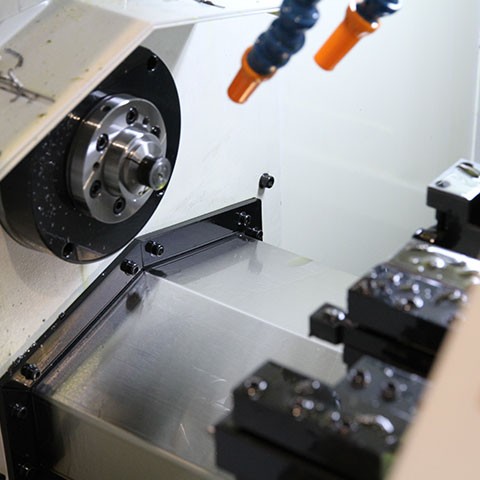

小型精密CNC排刀式车床 204



3、高精度的进给

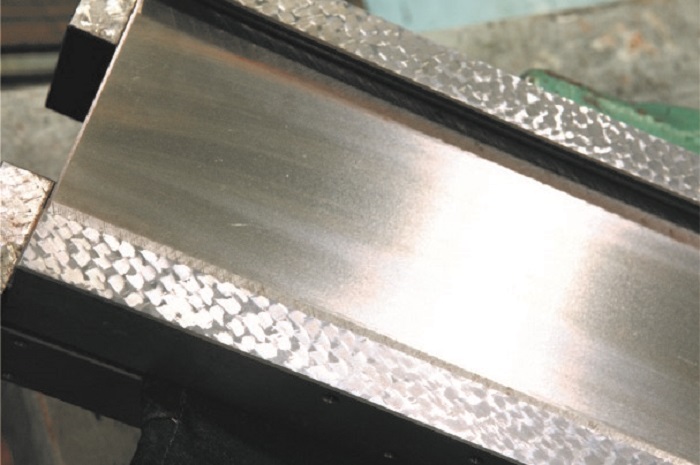

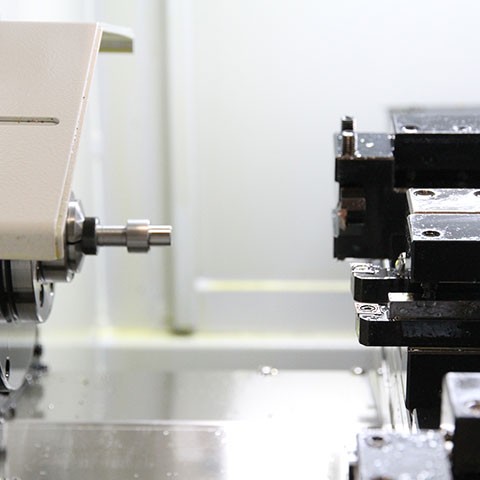

    燕尾式滑动导轨采用高品质铸铁经淬火、磨削、刮研处理,极度延长导轨面的精度保持时间,达到机床精度长期稳定。在每个滑动面具有足够的燕尾槽配合面,且配置自动润滑系统,保证了长时间、高精度的进给。

小型精密CNC排刀式车床 204

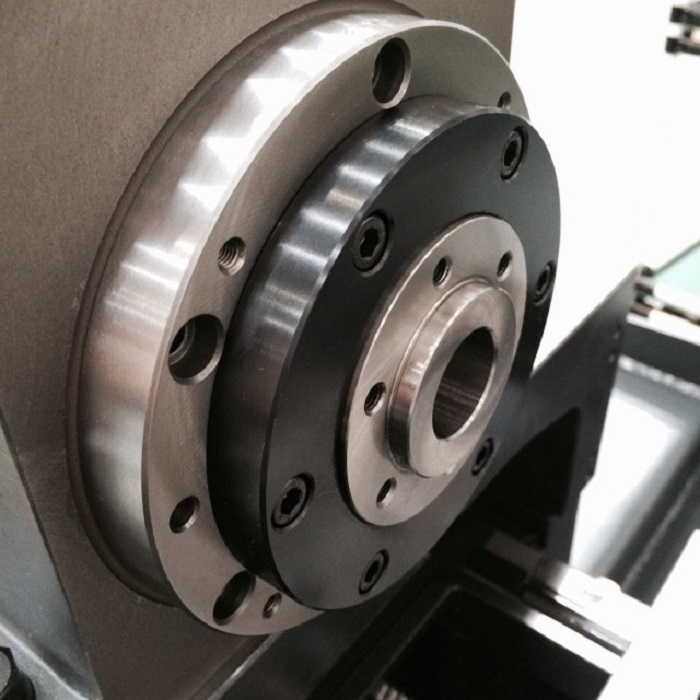

4、高精度主轴

    高精度主轴轴芯采用专用的主轴材料经过多道热处理和精细加工,轴承采用日本原装高精密轴承,防水采用德国的高级防水环。

小型精密CNC排刀式车床 204

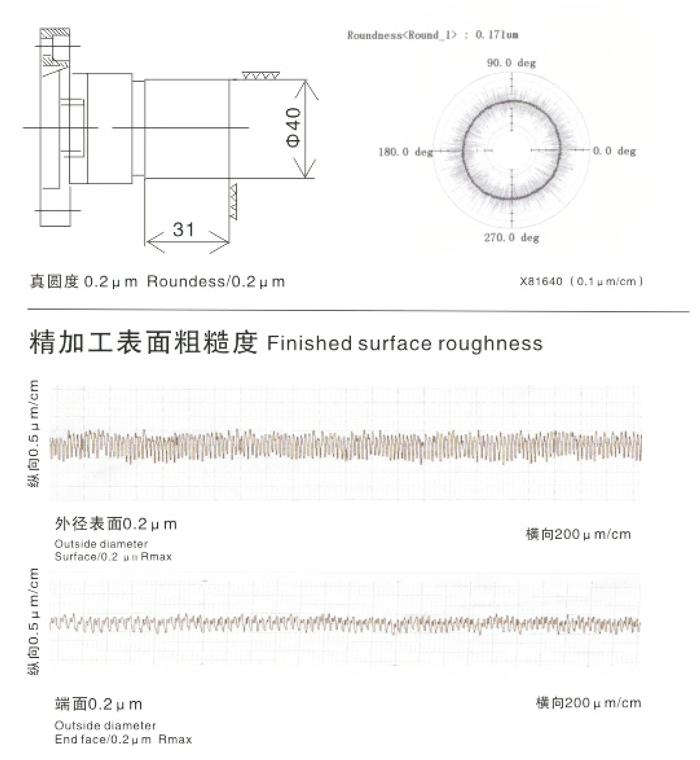

5、加工精度在0.2μm以内

    主轴采用了超精密向心滚珠轴承,保证圆度、表面粗糙度都在0.2μm以内的高精密加工成为可能。

        加工条件

               被切削材料:HpbS9-l

               主轴转速:3000rpm

               进给量:0.03 mm/rev

               切削深度:0.1mm(半径值)

               使用工具:人造金刚石


小型精密CNC排刀式车床 204



6、强力变频电动机

    主轴驱动使用2.2/3.7KW的伺服电动机,使无极变速成为标准配置。此外各轴的进给采用了免维护数字式AC伺服电机,功率达到0.75KW,为强力切削提供保障。

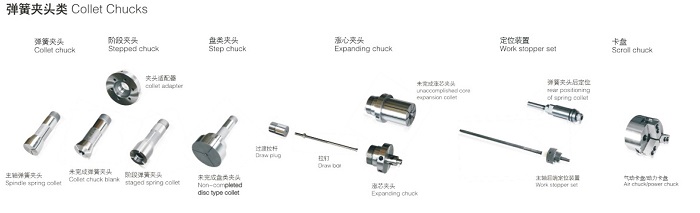

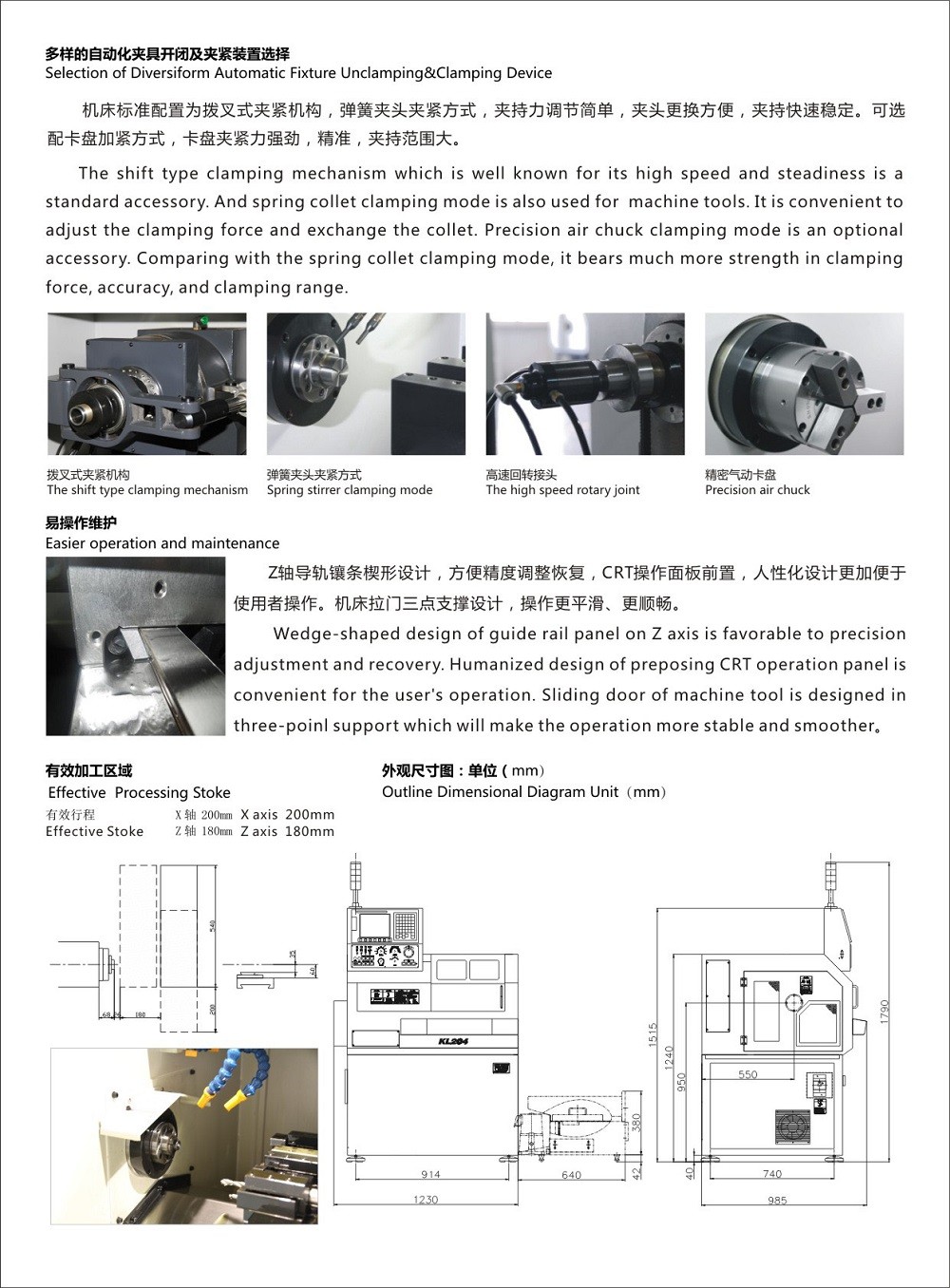

7、各种夹紧选项


小型精密CNC排刀式车床 204



小型精密CNC排刀式车床 204



小型精密CNC排刀式车床 204



小型精密CNC排刀式车床 204

小型精密CNC排刀式车床 204

小型精密CNC排刀式车床 204

小型精密CNC排刀式车床 204
