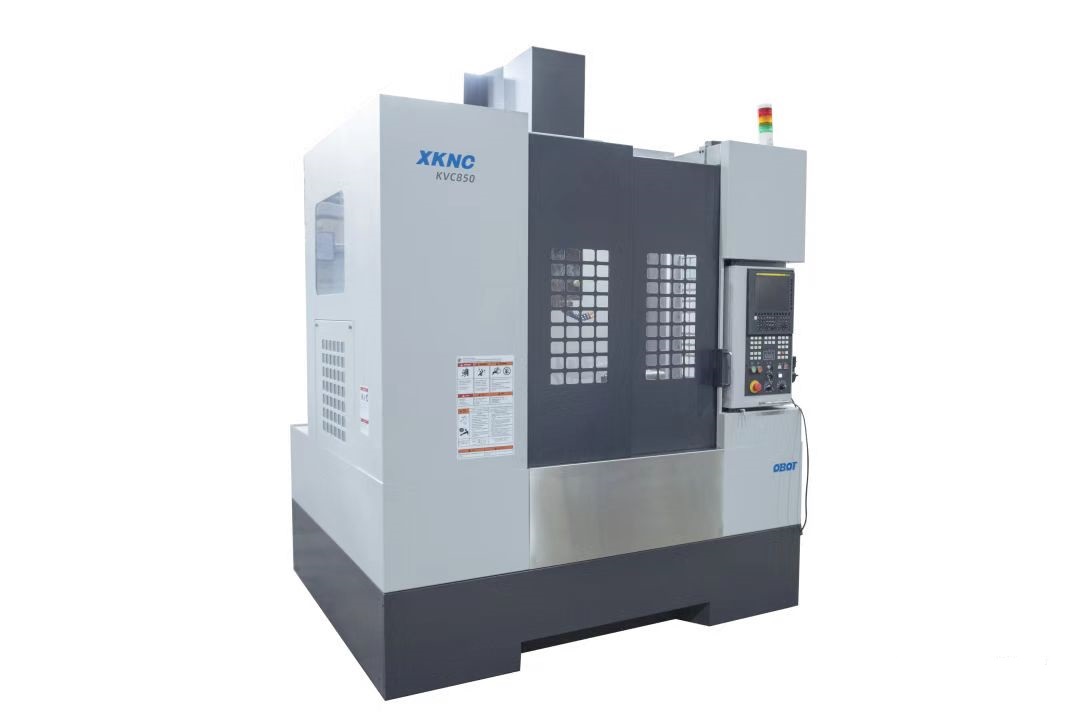

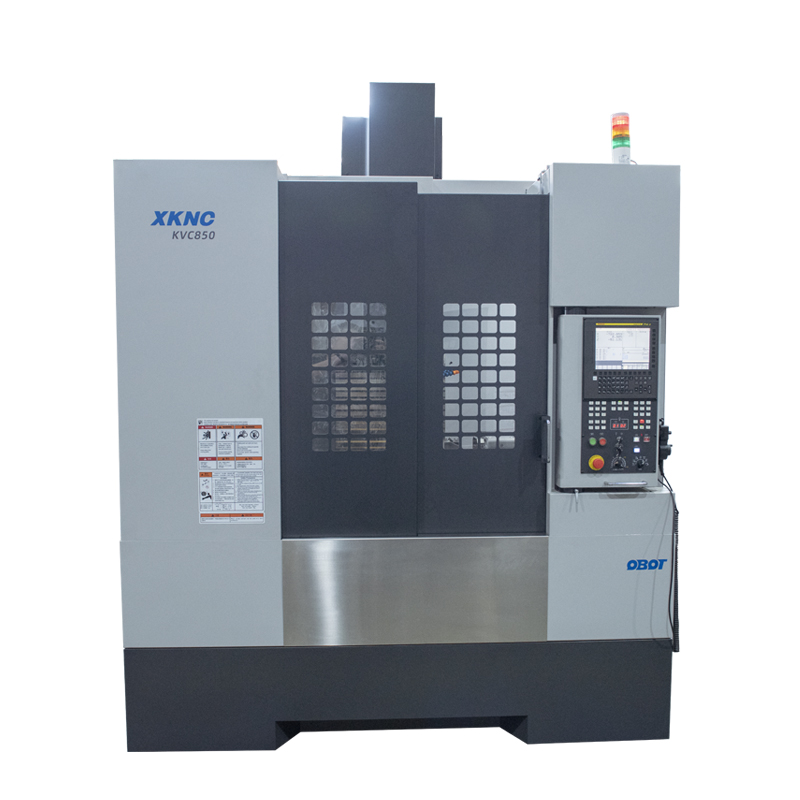

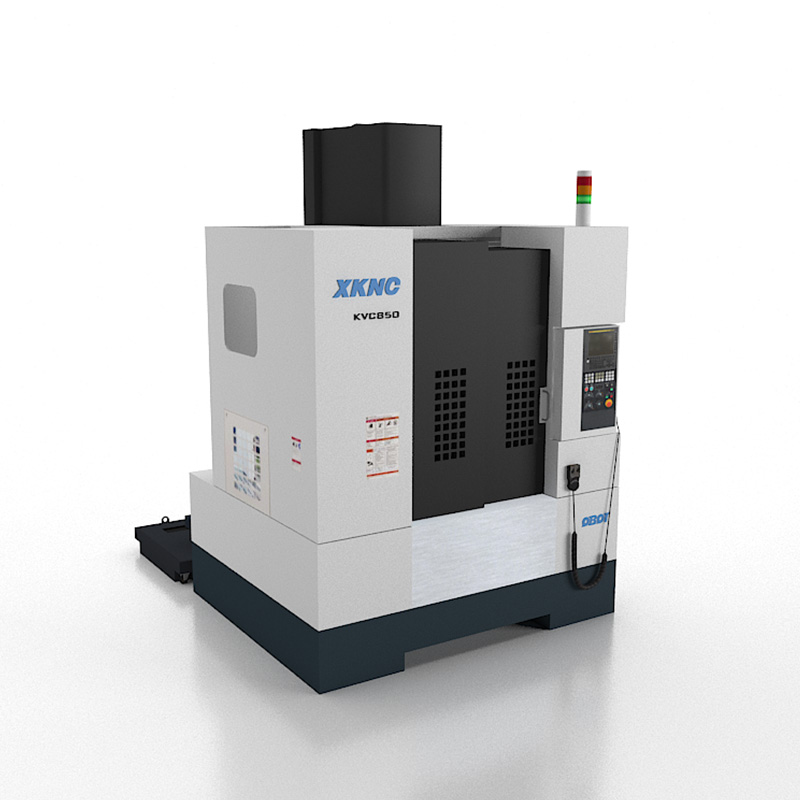

KVC850加工中心

简要描述:KCV850北村加工中心是我公司根据市场需求,及公司产品型谱规划而新研发的一款加工范围广,加工能力强、精度高等特点的通用型立式加工中心。本产品是在现有产品基础上进行优化改进,提升加工能力,其结构为型布局,工作台随十字滑台前后向移动、工作台在十字滑台上左右轴移动、主轴箱沿立柱导轨上下向移动、主轴采用电机与主轴直连结构,刀库为把刀圆盘式侧挂刀库。该机床可以满足钻孔、攻丝、镗孔、强力铣削等加工,广泛用于箱体、缸盖、阀体、模具、基座、壳体等零件的粗、精加工。

  • 产品型号:
  • 产品产地:
  • 更新时间:2023-08-25
  • 访  问  量:1799
  • 1.操作系统 FANUC Oi-MF

    1.实现高速、高质量的加工,具备强大的控制功能;

    2.追求更便于使用、丰富的CNC功能和优异的操作性;

    3.高运转效率:使用可靠硬件,保证严酷环境下的稳定应用;强大的诊断、维护功能,便于确定故障位置,缩短修复时间来提高效率;

  • 2.大容量刀库


    24把圆盘刀库,随机就近选刀,大小刀等多种刀具以及功能选项。

  • 3.主轴

    高刚性,大扭矩直连主轴结构;

  • 4.整体结构

    2.1 结构.jpg

    通过有限元分析优化的结构,具有结构刚性好,移动件质量轻,热对称等优点。

  • 5.驱动方式

    X、Y、Z轴采用高刚性滚柱直线导轨结构和滚珠丝杠副驱动,使位置精度与动态响应速度保持在高水平;

  • 6.油雾收集装置


    外壳整体为封闭形式,防止油雾扩散;



    降低污染,改善作业环境。

  • 7.排屑装置



    零件加工产生的铁屑自动排出机床,适合于自动化加工和切屑余量大的情况。

  • 8.电柜空调


    大风力控制箱温度调节机,可有效防止粉屑、潮气、灰尘及有害气体侵入造成电气元件损坏,使电气元件发挥其最高运转效率,且延长使用寿命。

(一)主机规格

项目

KVC850参数

主轴

主轴锥度

7/24   No.40

主轴转速

50~8000

最大攻丝速度

4000r/min

主轴电机

7.5/11KW

行程

850mm

最高移动速度

36m/min

切削进给速度

10 m/min

行程

500mm

最高移动速度

36m/min

切削进给速度

10 m/min

行程

530mm

最高移动速度

36m/min

切削进给速度

10 m/min

刀库

刀柄锥度

BT40

拉钉型号

MAS-P40T-1

刀具总数

24

单个刀具的最大重量

8kg

刀具总重量

≤100kg

刀具的最大直径

Φ125mm

刀具最大长度

300mm

换刀时间(T-T)

1.5Sec

换刀时间(C-C)

4.9Sec *1

机床加工能力

钻孔

Φ20mm

攻丝

M18

铣削

20cm3/min

精度

定位精度

0.005 mm(全行程)*2

重复定位精度

0.003 mm *2

电气总容量

15 KVA,AC200V±10%,50HZ

气源

0.4MPa  100NL/min

冷却油箱容积

430L

机床外形尺寸

2292x2716x2895   mm3

机床重量


*1说明:基于JIS B6336 9:2002测定
*2说明:基于JIS B6201:1987及日本KIRA公司标准测定
*3说明:最大刀具直径为相邻刀位无刀时的最大尺寸

(二)数控系统规格

数控系统

FANUC 0i MF

最多控制轴数

5轴 5Axis

最多同时控制轴数

4轴  4Axis

输入方法

MDI输入,绝对值/增量值

程序存储器容量

512Kbyte

插补功能

直线插补、圆弧插补、螺旋插补

最小检测单位

0.0001mm

最小移动单位

X轴

0.001mm

Y轴

0.001mm

Z

0.001mm

刀具位置补偿

形状补偿

±99999.999mm

磨损补偿

±  9.999mm

手轮移动倍率

0.1/0.01/0.001mm

切削进给倍率

0~150%

快速进给倍率

F0,25,50,100%

数据通信接口

CF卡接口,以太网接口,USB接口

刀具补偿数

400个 400pcs

登录程序个数

400个 400pcs

显示语言

中文(15种可选)

*由于产品不断更新,产品规格如有变化,恕不另行通知。

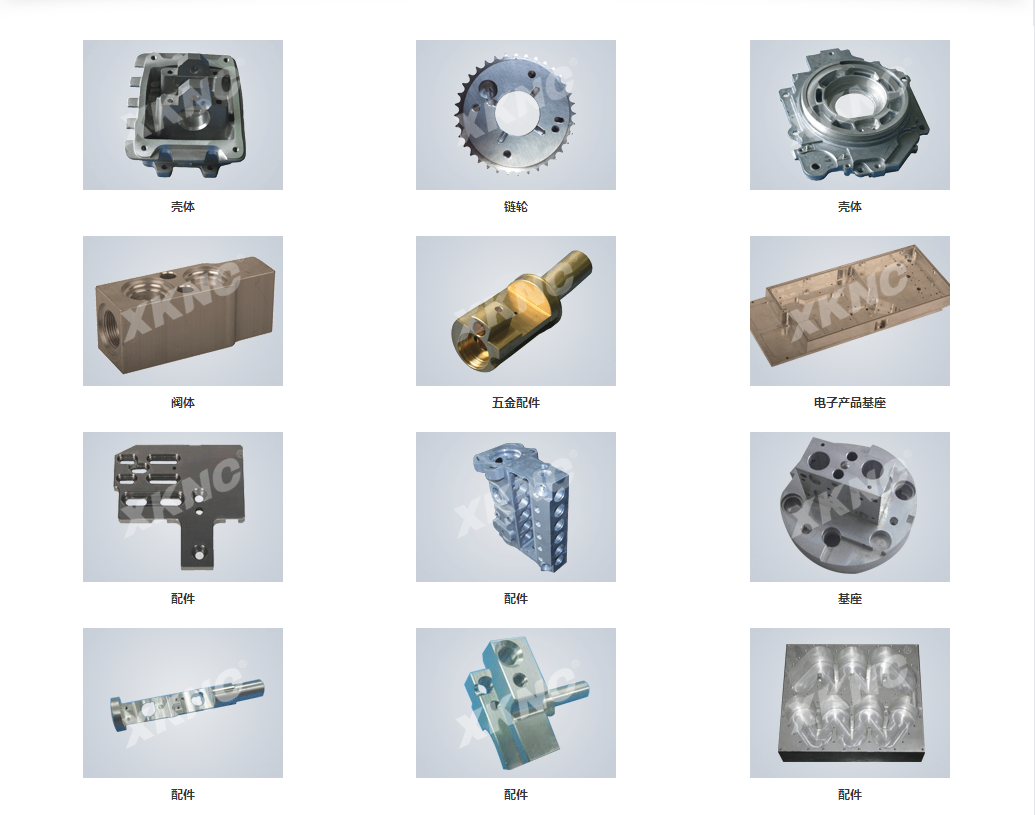

KCV850北村加工中心是我公司根据市场需求,及公司产品型谱规划而新研发的一款加工范围广,加工能力强、精度高等特点的通用型立式加工中心。本产品是在现有产品基础上进行优化改进,提升加工能力,其结构为型布局,工作台随十字滑台前后向移动、工作台在十字滑台上左右轴移动、主轴箱沿立柱导轨上下向移动、主轴采用电机与主轴直连结构,刀库为把刀圆盘式侧挂刀库。该机床可以满足钻孔、攻丝、镗孔、强力铣削等加工,广泛用于箱体、缸盖、阀体、模具、基座、壳体等零件的粗、精加工。
