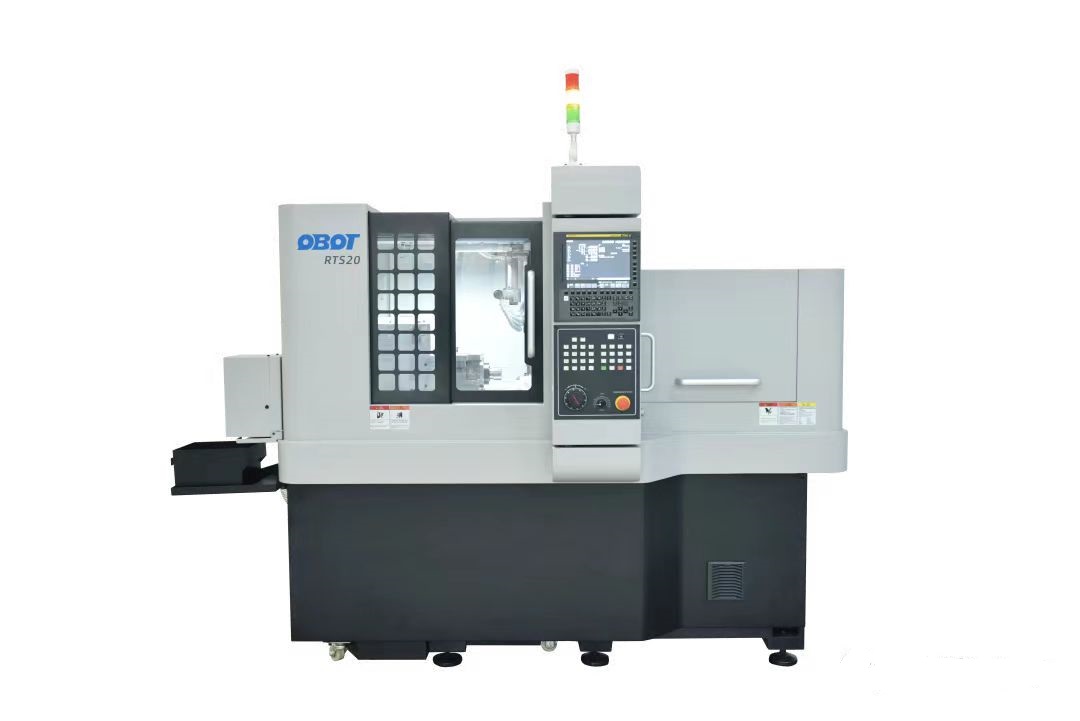

RTS20瑞士型纵切自动车床

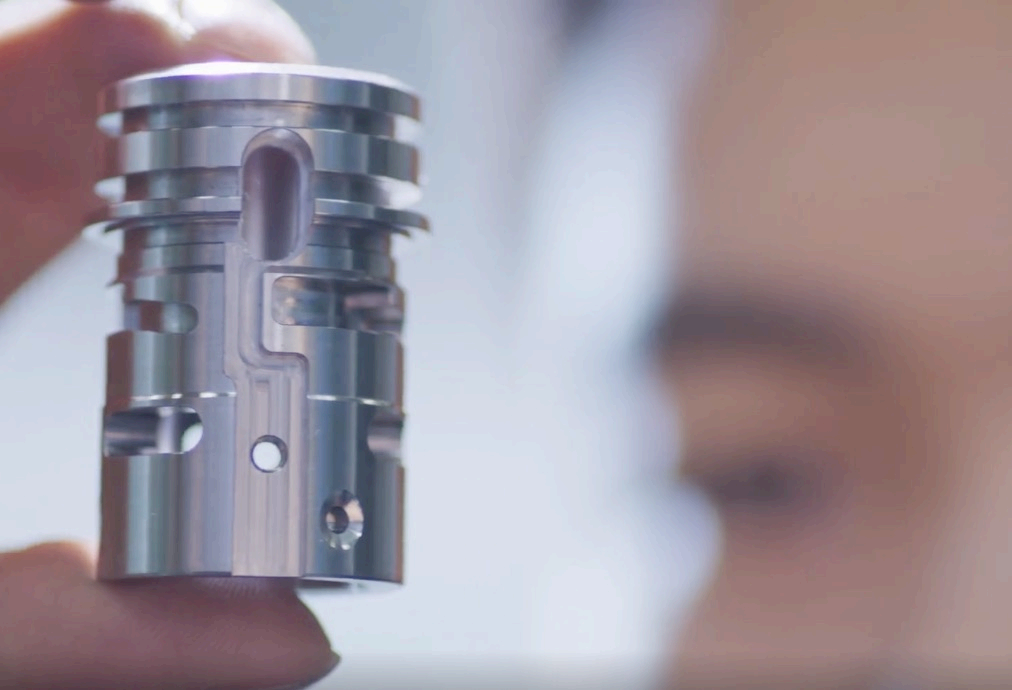

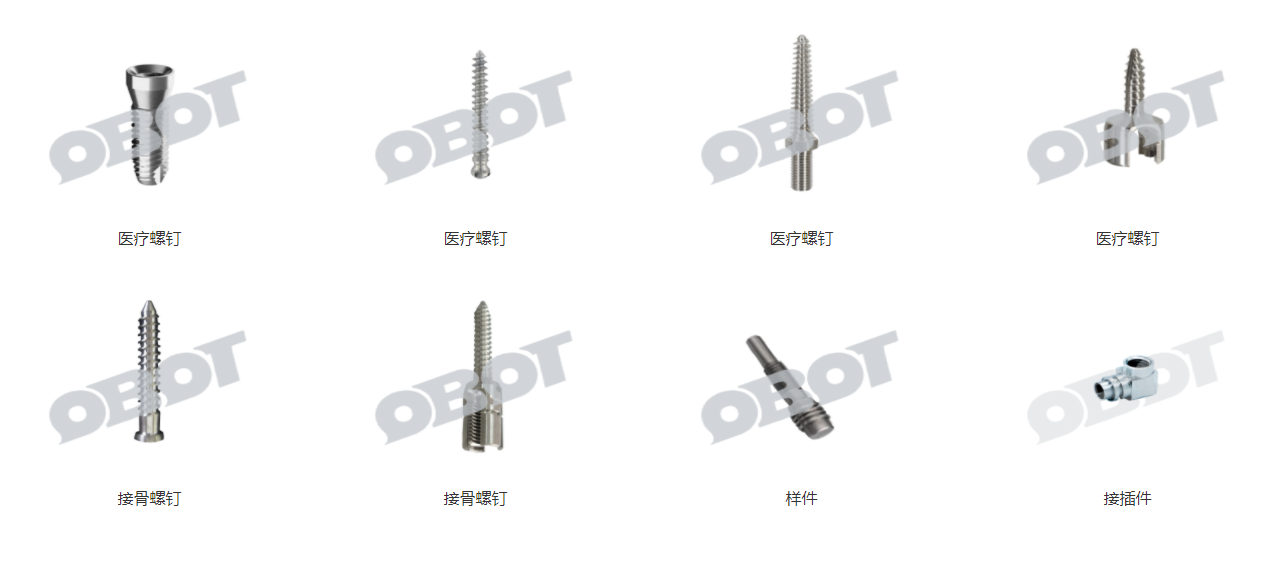

简要描述：RTS20是我公司自主研发的一款瑞士型纵切自动车床。采用可移动式主轴箱设计，可以长时间连续工作。因此，其大批量生产和灵活性加工的能力得到了充分的体现。尤其适合精密机械、电子、医疗、电器产品以及手表、汽车零部件的生产。

产品型号：瑞士型纵切自动车床
产品产地：瑞士型纵切自动车床
更新时间：2023-04-26
访问量：4416

产品分类

相关新闻

1.高刚性高稳定性结构设计
采用高刚性低重心的铸造箱式床身，底座中筋结构设计，分散机床加工应力。
各轴均采用燕尾式刮研导轨，导轨贴合面人工铲刮，确保导轨面接触均匀，间隙预留合理。导轨间隙调整采用楔形镶条，在机床长时间运行后，可通过镶条调整快速完成导轨间隙补偿调整，保证稳定的重力切削和高速进给、高精度加工。
2.高速高精密主轴
主轴选用进口高精密主轴轴承，高转速、高精度、高刚性、低噪音、免维护，即使长时间高速切削也可以保证稳定的精度。主轴为电主轴，副主轴为皮带主轴。主轴/副主轴C轴控制；主轴转速：10000rpm;副主轴转速：8000rpm;
3.旋转导套与无导套装置快速切换
机床可配置全行程同步旋转导套，可以根据需要进行有导套和无导套加工的切换，这样快换的灵活性便于进行高精度，高同轴度要求的零件加工，并减少材料的余量，从而能够应对更多类型的零件加工。

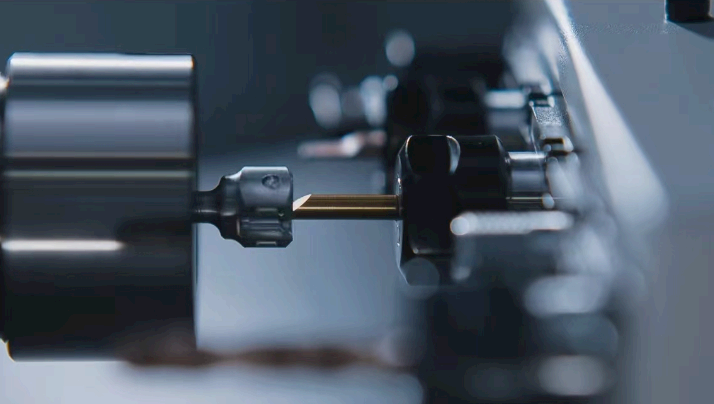

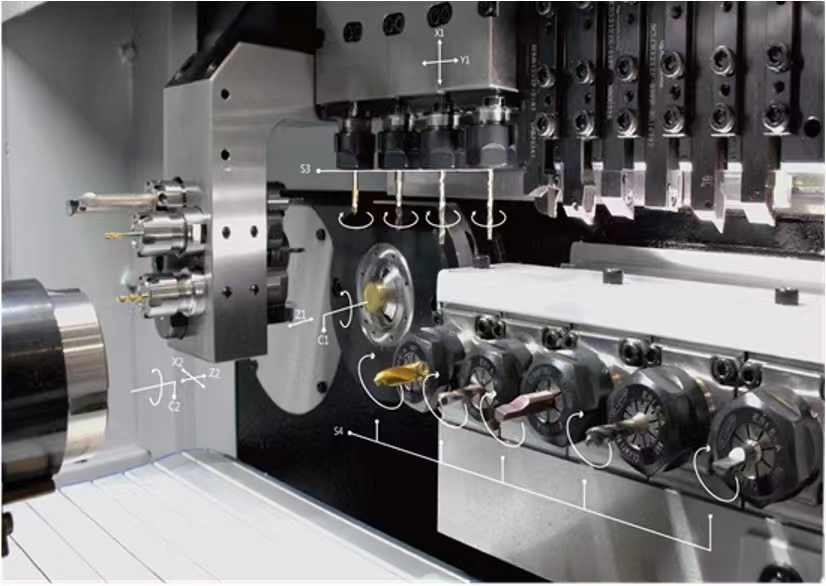

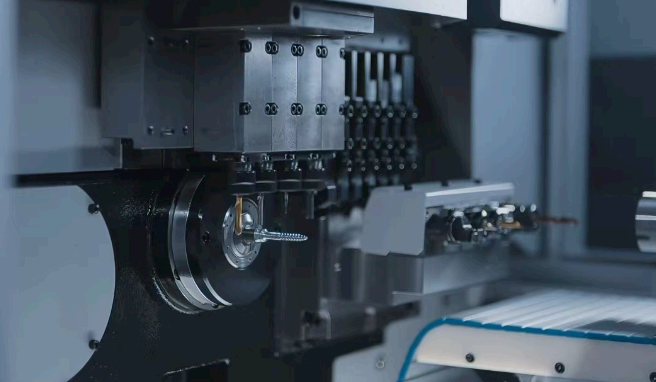

4.高效率的独立的刀具系统，垂直式直线排刀结构
采用双通道两个独立刀具系统，实现主副轴同步独立加工，生产更加高效。直线式排刀结构，能够良好的解决加工中的排屑问题。
5.简洁顺畅的控制系统
配备全新的FANUC 0i TF系统（可选三菱M80系统）具有更高的性价比，高精/高效的智能控制功能群，先进的精细表面处理技术，高速便利的存储卡方案，新增操作层级显示，提高可视性和操作性，提升软件操作实用性。

（一）机床本体规格 Machine specifications
项目 Items			参数 Parameter
主、副轴 Spindle	主轴转速 Through hole of main spindle		10000r/min
	通孔直径 Through hole of counter spindle diameter		Φ21.5mm
	副轴转速 Through hole of counter spindle diameter		8000r/min
	通孔直径 Through hole of counter spindle diameter		Φ21.5mm
	主轴电机功率 Main spindle motor		2.2/3.7 KW
	副轴电机功率 Counter spindle motor		1.5/2.2 KW
	主轴C1轴 Main spindle CS control(C1)		0.001°
	主轴C2轴 Main spindle CS control(C2)		0.001°
X轴 X axis	行程 Stroke		X1:62mm X2:346mm
	最高移动速度 Rapid traverse		20m/min
Y轴 Y axis	行程 Stroke		338mm
	最高移动速度 Rapid traverse		20m/min
Z轴 Zaxis	行程 Stroke		Z1:210mm有导套 70mm无导套 Z2:210mm
	最高移动速度 Rapid traverse		20m/min
刀具 Tool	刀具总数Total number of tools		27
	车刀尺寸 Turning tool section		□12x12
	车刀数量 Number of turning tool		6
	主轴侧钻孔刀具数量 Number of front tools（OP/COP）		5
	副轴侧钻孔刀具数量 Number of back working fix tools		5
	径向动力刀具数量 Number of cross rotation tools(S3)		4
	背轴动力刀具数量 Number of back working rotation tools(S4)		5（特配Optional）
	背轴动力刀具数量 Number of back working rotation tools(S4)		2（特配Optional）
电机 Motor	X1、X2、Y1、Z1、Z2轴电机功率 X1、X2、Y1、Z1、Z2 motor		1KW
	径向动力刀电机 Rotation cross tools motor(S3)		1KW
	轴向动力刀电机 Rotation back working tools motor(S4)		0.75KW
加工能力 Machining capacity	最大加工直径Max. machining diameter		20 mm
	最大加工长度 Max. machining length		210mm有导套 70/45mm无导套（单次装夹）
	主轴侧最大钻孔直径Main spindle drill capacity		Φ10
	主轴侧最大攻丝直径 Main spindle tapping capacity		M10
	副轴侧最大钻孔直径 Counter spindle drill capacity		Φ10
	副轴侧最大攻丝直径 Counter spindle tapping capacity		M10
	径向动力刀最大铣槽直径Max. rotation cross tool saw blade cutter		Φ30
其他Etc	冷却油箱容积Coolant tank capacity		210L
	中心高 Main spindle height		1075mm
	机床外形尺寸 WxDxH		2140x1565x1854mm
	机床重量 Gross weight		约 2500kg
	电器总容量 Power supply		15KVA
（二）CNC标准规格 CNC unit specifications
项目 Items		参数 Parameter
NC控制单元 NC		Fanuc 0i-TF(200V)
显示语言 Multi-language display		中文/英文/日文 ZH/EN/JP
零件程序的最大数量 Number Of Registerable Programs		800（2个路径） 800 （total of each path）
插补Interpolation function		线性、圆形、极性、圆柱 (linear\circular\polar coordinate\cylindrical)
PMCIA接口 ,USB接口 ,以太网接口 PMCIA port,USB port,RJ45 port
10.4英寸彩色液晶显示屏+操作面板 10.4 color LCD+MDI
零件程序容量 Program Storage Size：1M
刀具补偿数据 Tool Offset Parameter
最小输入增量 Minimum Input：0.001mm
刀尖半径补偿 Tool Radius Compensation
单/多头连续螺纹加工 Multi Threading
周速恒定控制 Constant Surface Speed Control
英制/公制转换 Inch/Metric Conversion
自行诊断转换 Self-Diagnosis Function
