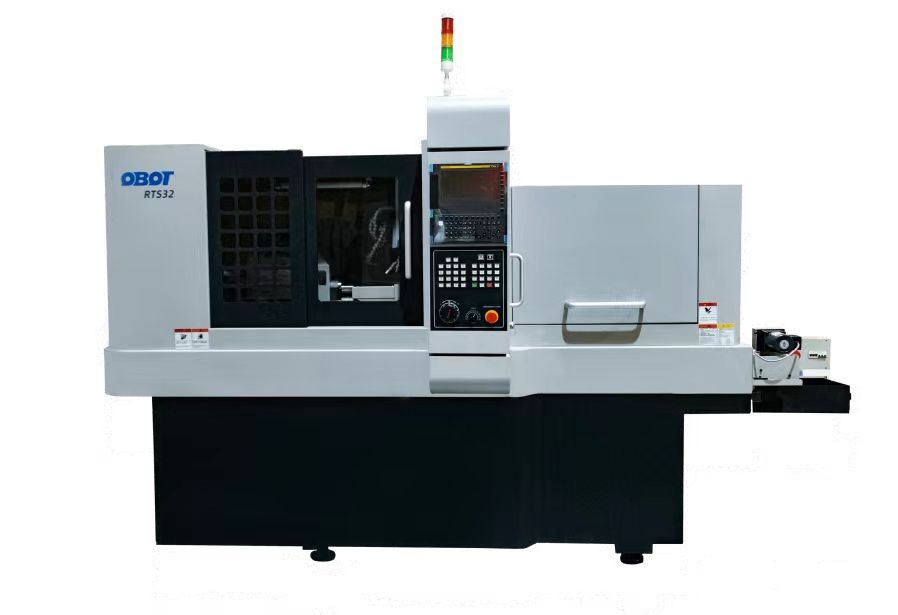

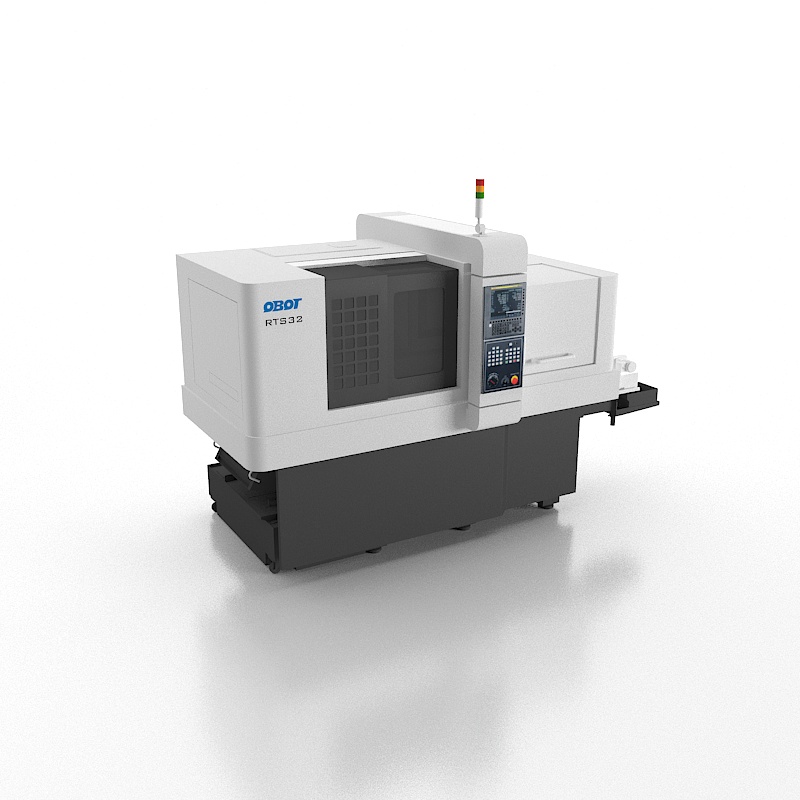

RTS32瑞士型纵切自动车床

（一）机床本体规格 Machine  specifications

项目 Items

参数 Parameter

主、副轴 Spindle

主轴转速
Through hole of main spindle

8000r/min

通孔直径
Through hole of counter spindle diameter

Φ35mm

副轴转速
Through hole of counter spindle diameter

8000r/min

通孔直径
Through hole of counter spindle diameter

Φ35mm

主轴电机功率
Main spindle motor

11/15 KW

副轴电机功率
Counter spindle motor

11/15 KW

X轴
X axis

行程
Stroke

X1:66mm
X2:405mm

最高移动速度
Rapid traverse

20m/min

Y轴
Y axis

行程
Stroke

Y1:404.5mm
Y2:50mm（6轴）

最高移动速度
Rapid traverse

20m/min

Z轴
Zaxis

行程
Stroke

Z1:320/70mm有导套/无导套
Z2:315mm

最高移动速度
Rapid traverse

20m/min

刀具
Tool

刀具总数Total number of tools

26把 5轴 （30把 6轴）

车刀尺寸
Turning tool section

□16x16

车刀数量
Number of turning tool

6

主轴侧钻孔刀具数量
Number of front tools（OP/COP）

5

副轴侧钻孔刀具数量
Number of back working fix tools

5

径向动力刀具数量
Number of cross rotation tools(S3)

4

背轴动力刀具数量
Number of back working rotation tools(S4)

4把 5轴 （8把 6轴）

正面动力刀具数量
Number of back working rotation tools(S4)

2（特配Optional）

电机
Motor

X1、X2、Y1、Y2、Z1、Z2轴电机功率
X1、X2、Y1、Y2、Z1、Z2 motor

1KW、Y2：0.75KW

径向动力刀电机
Rotation cross tools motor(S3)

1KW

轴向动力刀电机
Rotation back working tools motor(S4)

1KW

加工能力
Machining
capacity

最大加工直径Max. machining diameter

32mm

最大加工长度
Max. machining length

320/70 mm
有导套/无导套（单次装夹）

其他Etc

冷却油箱容积Coolant tank capacity

210L

中心高
Main spindle height

1145mm

机床外形尺寸
WxDxH

3045x1650x1935mm

机床重量
Gross weight

约 4000kg

电器总容量
Power supply

30KVA

（二）CNC标准规格 CNC unit specifications

项目 Items

参数 Parameter

NC控制单元
NC

Fanuc 0i-TF  PLUS

显示语言Multi-language display

中文/英文/日文
ZH/EN/JP

零件程序的最大数量
Number Of Registerable Programs

800（2个路径）
800 （total of each path）

插补Interpolation function

线性、圆形、极性、圆柱
(linear\circular\polar coordinate\cylindrical)

PMCIA接口 ,USB接口 ,以太网接口
PMCIA port,USB port,RJ45 port

10.4英寸彩色液晶显示屏+操作面板
10.4 color LCD+MDI

零件程序容量Program Storage Size：1M

1M

刀具补偿数据 Tool Offset Parameter

最小输入增量Minimum Input：0.001mm

0.001mm

刀尖半径补偿Tool Radius Compensation

单/多头连续螺纹加工Multi Threading

周速恒定控制 Constant Surface Speed Control

英制/公制转换Inch/Metric Conversion

自行诊断转换Self-Diagnosis Function
