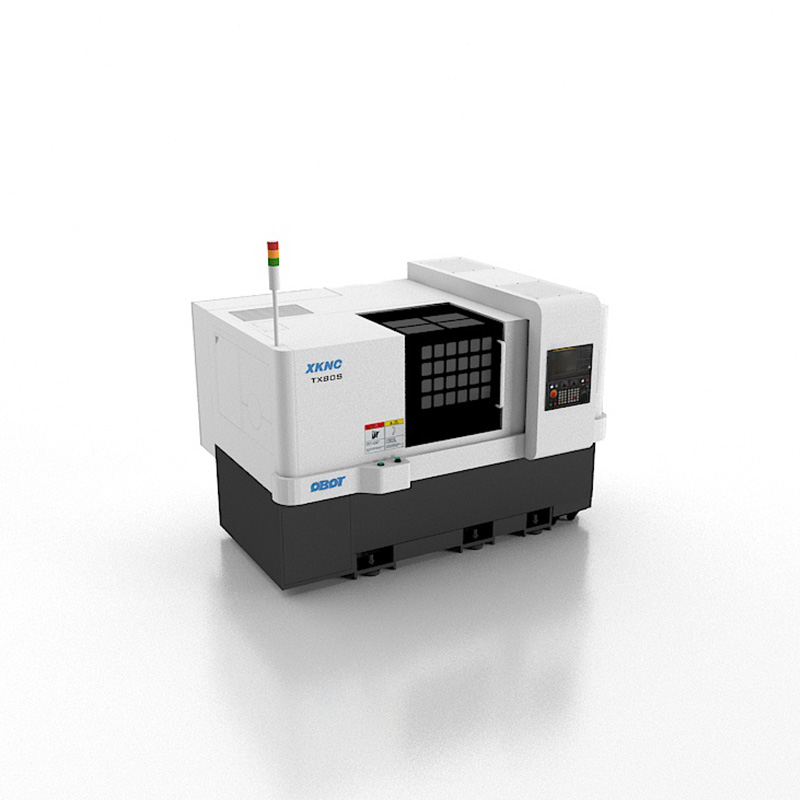

TX80S双主轴单刀塔精密车削中心

简要描述：TX80S双主轴单刀塔精密车削中心 TX80S是我公司新研发一款数控双主轴刀塔机床。 ● Z轴采用高刚性宽导向的矩型导轨； ● X轴采用高导向性的燕尾导轨； ● 主轴、副主轴均采用电主轴，提高加工精度； ● 10工位+1/2分度功能BMT刀塔，采用端齿盘结构； ● 可任意刀位配备动力刀，可实现车铣复合加工；

产品型号：
产品产地：
更新时间：2023-04-26
访问量：3277

产品咨询联系我们

产品分类

相关新闻

性能特点：

1.双主轴单刀塔结构，采用平床身铸铁底座
双主轴单刀塔结构，采用平床身铸铁底座，将受热影响造成的部件安装面倾斜控制在小范围内，所有位移均与安装面垂直，减少了加工工件与刀具的相对偏移。
2.主轴、副主轴均采用电主轴
主轴、副主轴均采用电主轴，避免了机械传动引起的振动，配置主轴冷却循环装置，确保主轴长期运转时的热变位和精度，提高了加工表面的精度
3.X轴、Z轴、B轴导轨均配备有轴承冷却装置
X轴采用北村传统的高精度燕尾导轨，继承了北村燕尾导轨的高精度、高保持性的特点。
静压导轨润滑确保机床长时间精度保持
Z轴采用矩形导轨，大幅度提升机床的切削能力，具有更高的抗震性能。使得机床能够满足大切削量加工。
定点定量的导轨润滑确保导轨长时间的稳定运行。
B轴（副主轴移动轴）采用北村标准的双山型导轨，具有导向精度高的特点，保证了副主轴移动的定向精度，实现主轴工件与副主轴的高精度交接。
X轴、Z轴、B轴均配备有轴承冷却装置，严格控制机床长时间运行时的丝杠和轴承热变形。提高了机床加工精度。
4.操作系统

技术参数：

项目Items		参数 Parameter
主轴 Main spindle	通孔直径Through hole Dia.	Φ42mm
	标准夹持形式 Chuck type	5寸液压卡盘 5 inch hydraulic chuck
	最大加工能力 Max. machning ability	Φ230mm×170mm
	主轴形式 Spindle type	内置主轴电机驱动 Inner motor drive
	主轴电机冷却形式Spindle motor cooling type	油冷 Oil cooling
	主轴电机冷却形式Spindle motor cooling type	油冷 Oil cooling
	最高转速 Max. speed	6000r/min
	电机功率 Motor power	11/7.5kW
	Cs功能 Cs axis function	标配Standard
副主轴 Counter spindle	通孔直径 Through hol Dia.	Φ30mm
	标准夹持形式 Chuck type	4寸液压卡盘 4 inch hydraulic chuck
	最大加工能力 Max. machining ability	Φ230mm×170mm
	主轴形式 Spindle type	内置主轴电机驱动Inner motor drive
	主轴电机冷却形式Spindle motor cooling type	油冷 Oil cooling
	主轴电机冷却形式Spindle motor cooling type	油冷 Oil cooling
	最高转速 Max. speed	6000r/min
	电机功率 Motor power	5.5/3.7kW
	Cs功能 Cs axis function	标配 Standard
X 轴 X axis	行程 Stroke	160mm
	最高移动速度 Max. move speed	18m/min
	功率 Power	1.8 kW
Z 轴 Z axis	行程 Stroke	310mm
	最高移动速度 Max. move speed	20m/min
	功率 Power	1.8kW
B轴 B axis （副主轴行程） (Counter spindle stroke)	行程 Stroke	320mm
	最高移动速度Max. move speed	20m/min
	功率 Power	1.2kW
动力刀具 Rotary tool	转速 Speed	5000rpm
	功率 Power	2.2kW
	规格 Type	ER20(Φ13）
电气总容量 Power supply		20 KVA
冷却油箱容积 Oil tank volumn		150L
中心高 Center height		1100mm（地脚40mm）
机床外形尺寸（长x宽x高）Dimension (LxWxH)		2250x1592x1645mm
机床重量Mass of machine		约2800Kg
