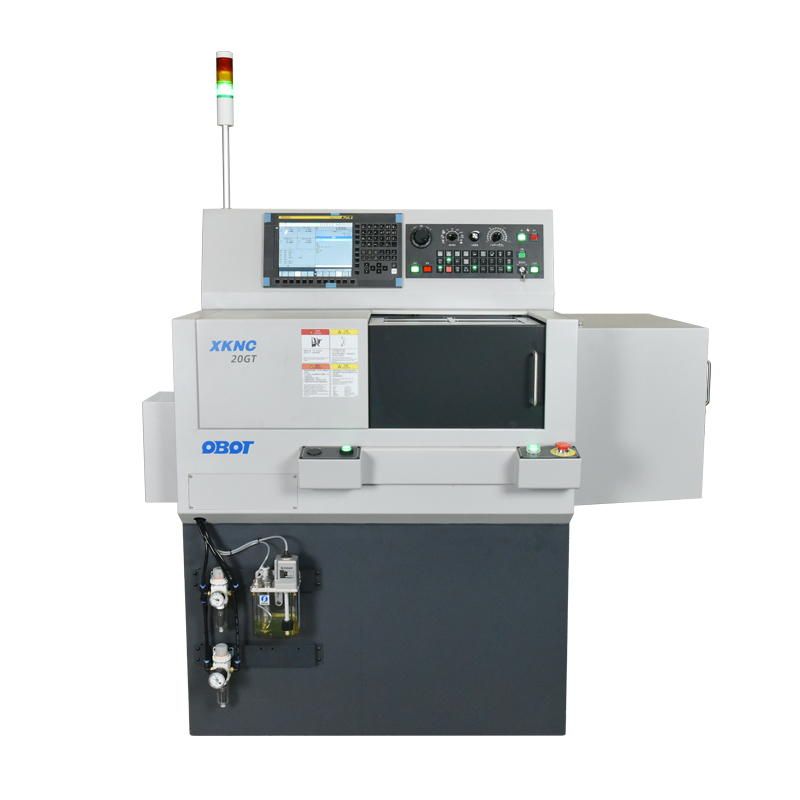

XKNC-20GT小型精密排刀车床

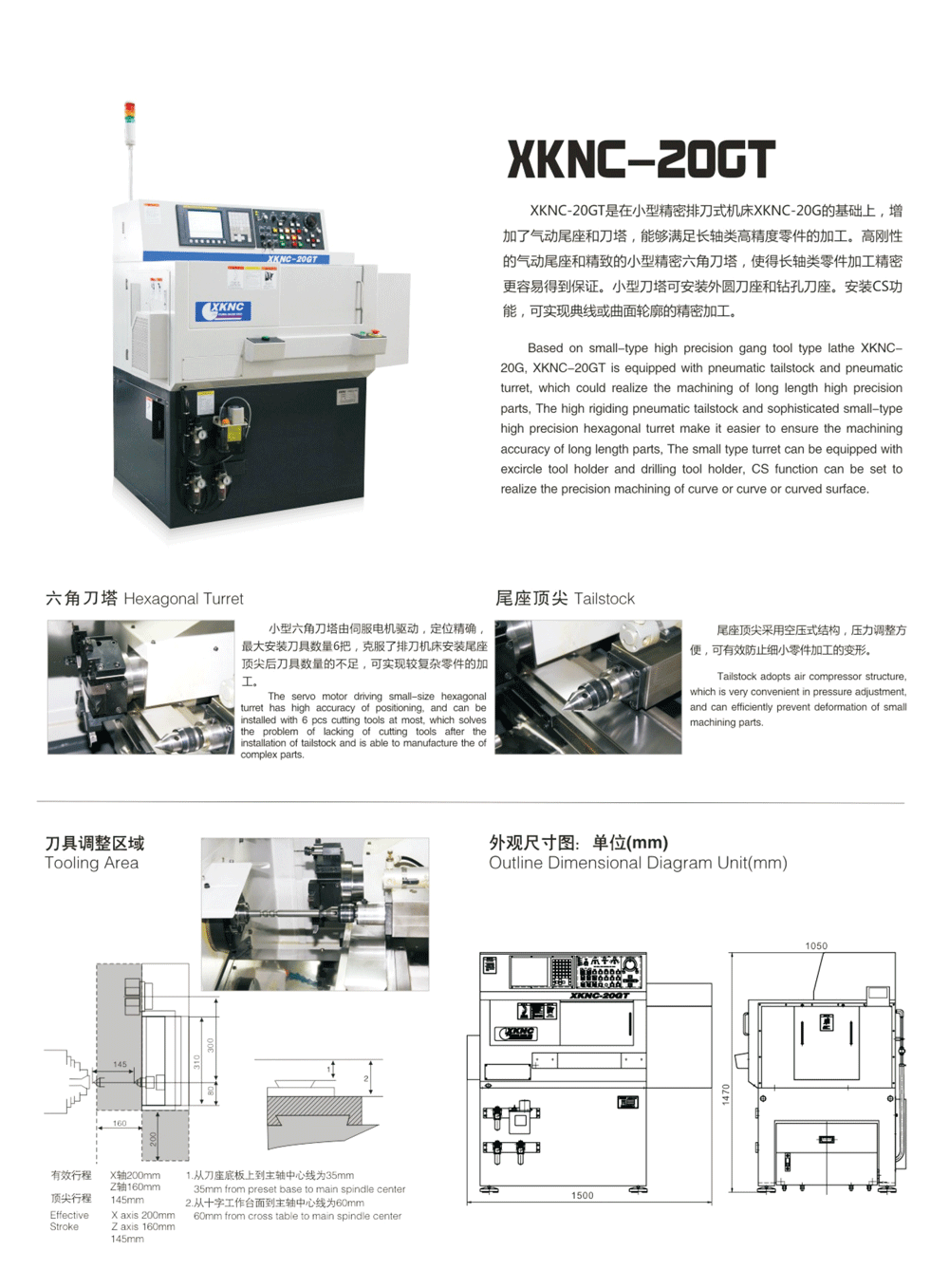

简要描述:20GT是在小型精密排刀式机床20G的基础上增加了气动尾座和气动刀塔,能够满足长轴类高精度零件的加工。高刚性的气动尾座和精致的小型精密六角刀塔,使得长轴类零件加工精度更容易得到保证。小型刀塔可安装外圆刀座和钻孔刀座。安装Cs功能,可实现曲线或曲面轮廓等多样的复合精密加工。

  • 产品型号:
  • 产品产地:西安
  • 更新时间:2023-08-25
  • 访  问  量:5371

1、燕尾式滑动导轨

导轨采用高品质铸铁经淬火、磨削、刮研处理,极度延长导轨面的精度保持时间,达到机床精度长期稳定。

小型精密CNC排刀式车床20GT

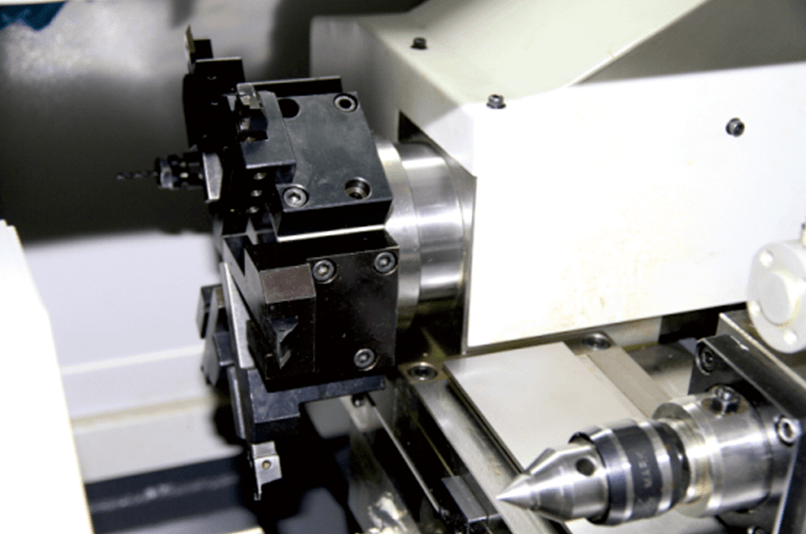

2、六角刀塔

小型六角刀塔由伺服电机驱动,定位精确,最大安装刀具数量6把,克服了排刀机床安装尾座顶尖后刀具数量的不足,可实现较复杂零件的加工。

小型精密CNC排刀式车床20GT

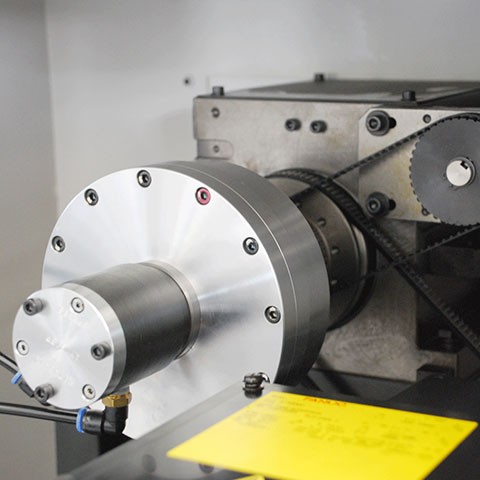

3、高精度主轴

高精度主轴轴芯采用专用主轴材料经过多道热处理和精细加工,轴承采用日本原装高精密轴承,防水采用德国的高级防水环。

小型精密CNC排刀式车床20GT

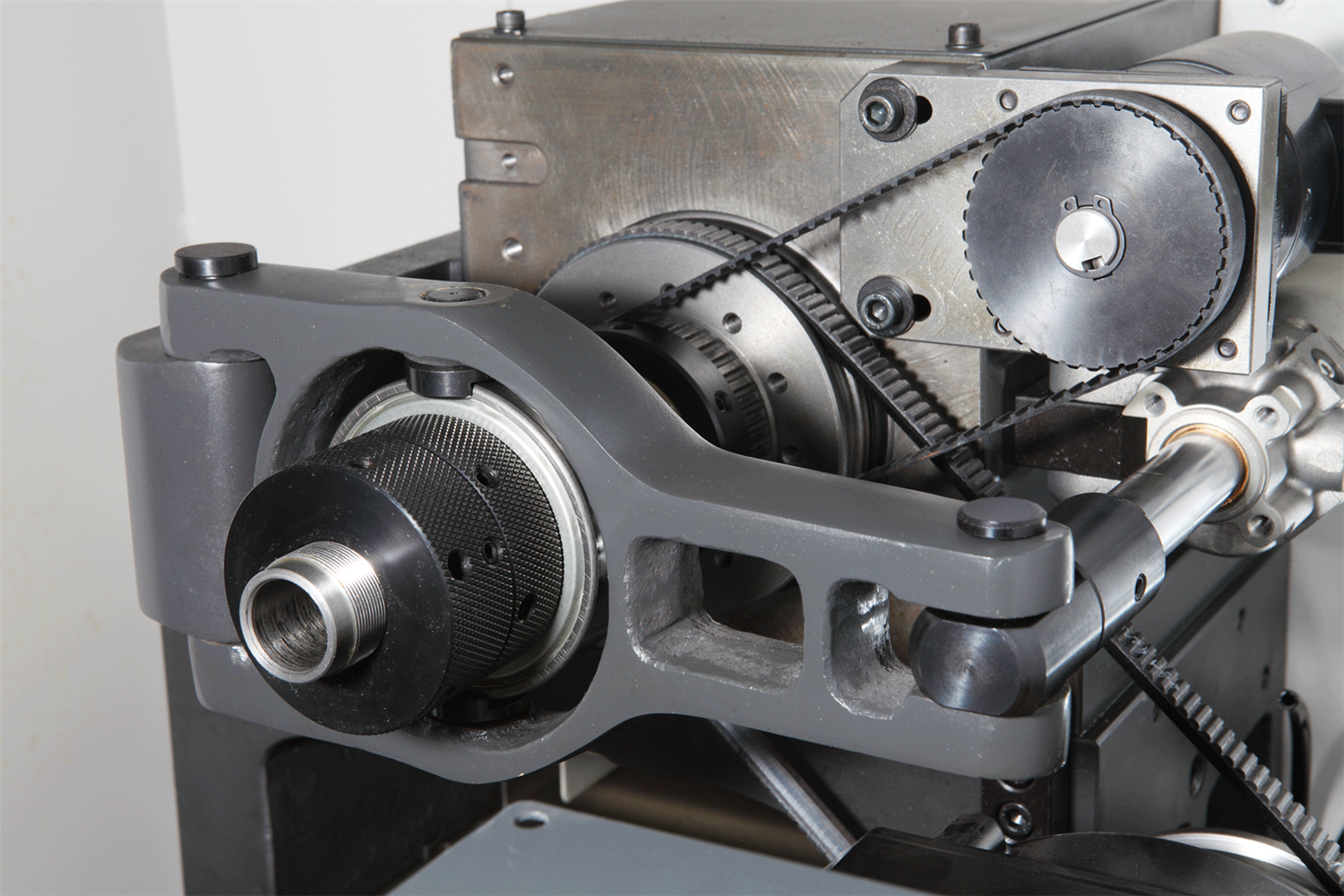

4、多样的自动化夹具开闭及夹紧装置选择

机床标准配置为拨叉式夹紧机构,弹簧夹头夹紧方式,夹持力调节简单,夹头更换方便,夹持快速稳定。可选配卡盘加紧方式,卡盘夹紧力强劲,精准,夹持范围大。

弹簧夹头夹紧方式

小型精密CNC排刀式车床20G


拨叉式夹紧机构

小型精密CNC排刀式车床20G

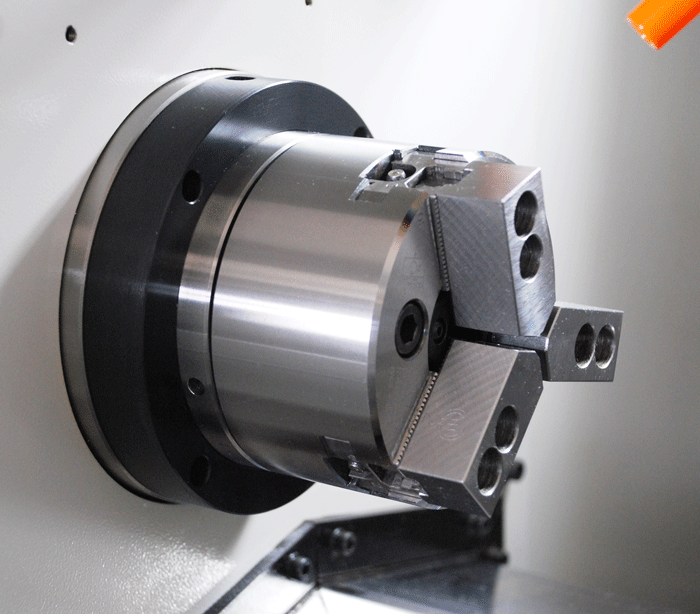

动力卡盘

小型精密CNC排刀式车床20G


气动回转缸

小型精密CNC排刀式车床20G



5、易操作维护

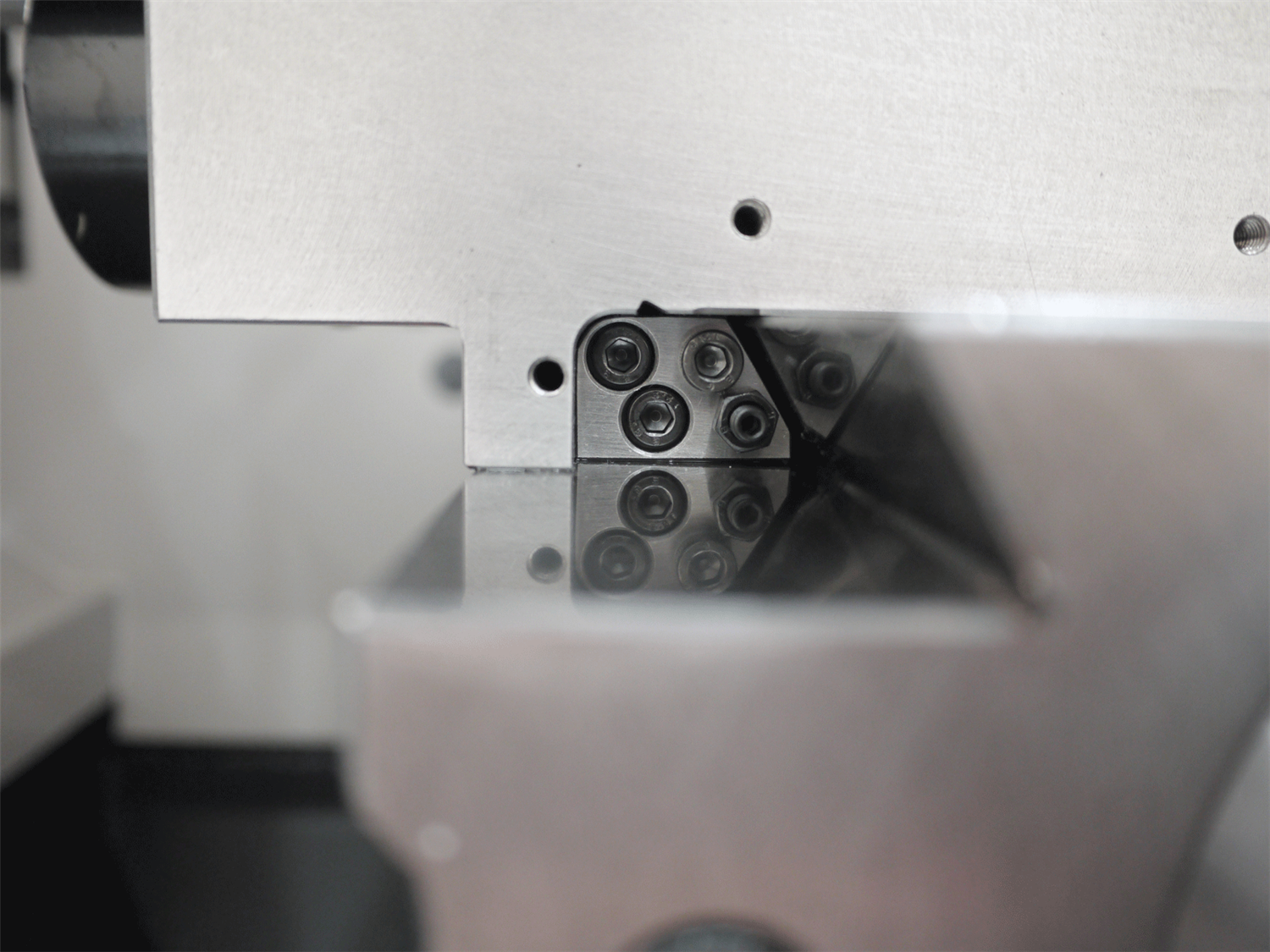

X轴/Z轴导轨镶条楔形设计,方便精度调整恢复。

小型精密CNC排刀式车床20G

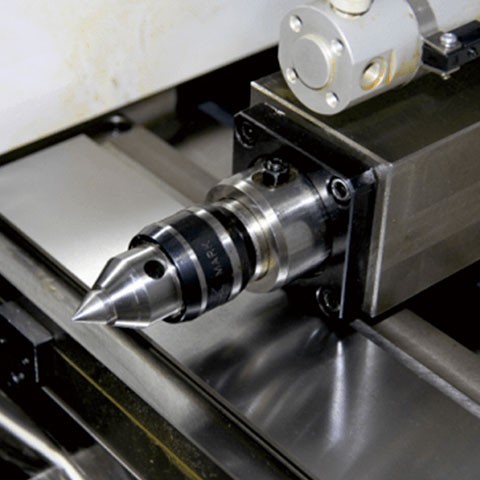

6、尾座顶尖

尾座顶尖采用空压式结构,压力调整方便,可有效防止细小零件加工的变形。

小型精密CNC排刀式车床20GT





7、油雾装置

通过M代码,可以自由选择开、关功能。

小型精密CNC排刀式车床20GT

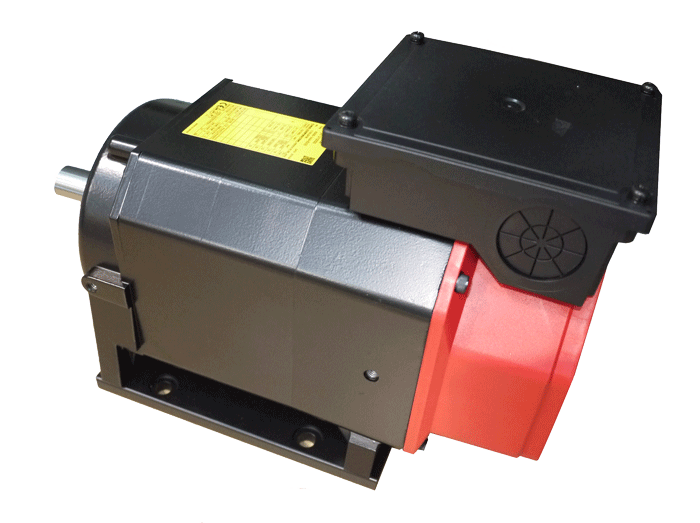

8、强力交流伺服电动机

主轴驱动使用3.7KW的交流伺服电动机,使无级变速成为标准配置。此外,各轴的进给采用了免维护数字式AC伺服电动机。

小型精密CNC排刀式车床20G

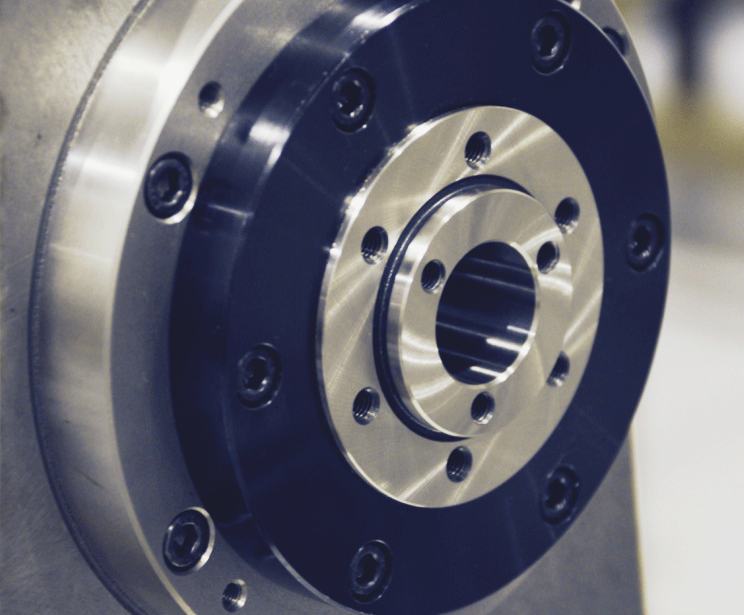

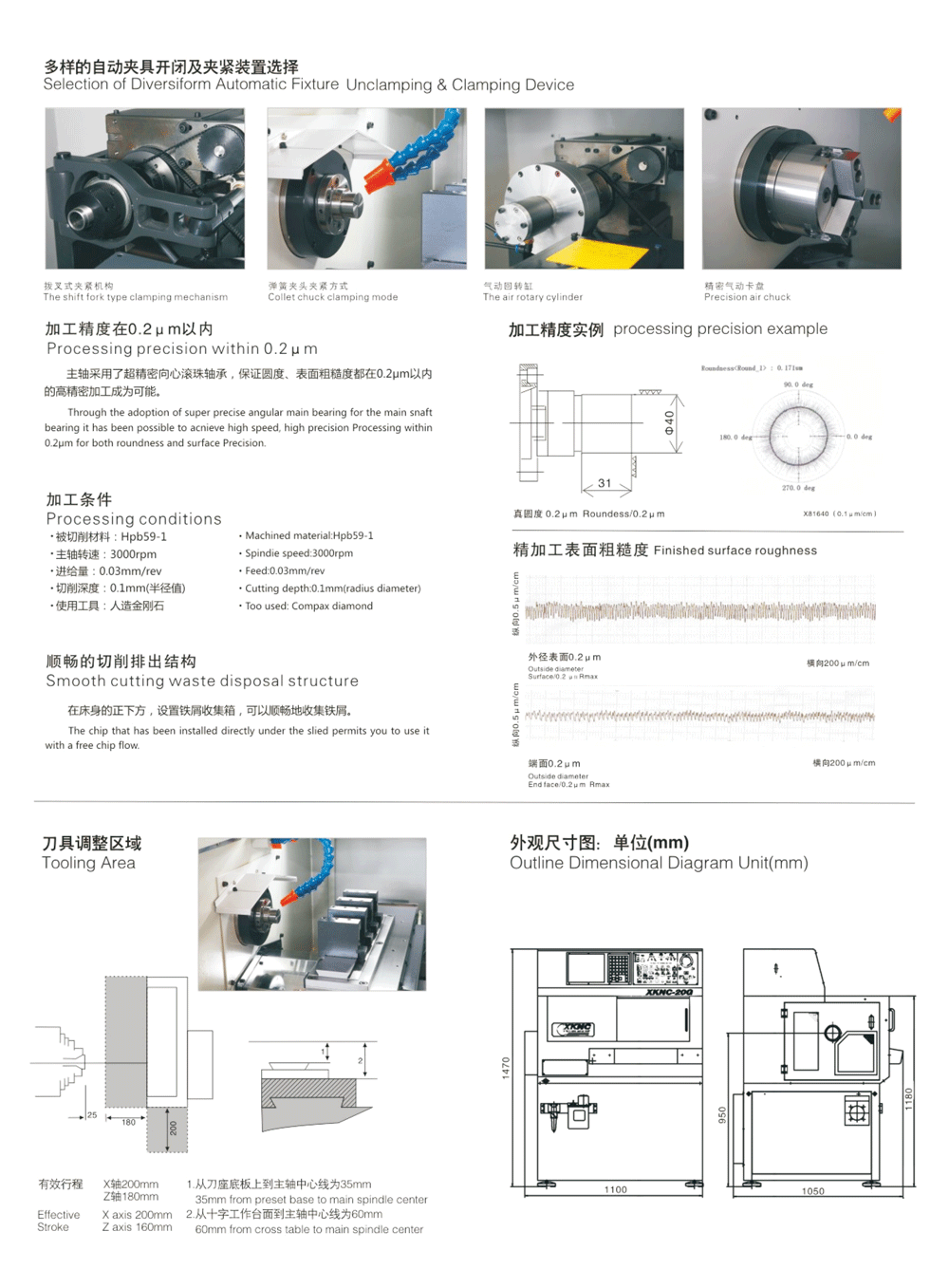

9、加工精度在0.2μm以内

主轴采用了超精密向心滚珠轴承,保证圆度、表面粗糙度都在0.2μm以内的高精密加工成为可能。

                加工条件

               被切削材料:HpbS9-l

               主轴转速:3000rpm

               进给量:0.03 mm/rev

               切削深度:0.1mm(半径值)

               使用工具:人造金刚石


加工精度实例 processing precision example

小型精密CNC排刀式车床20G



小型精密CNC排刀式车床20GT



小型精密CNC排刀式车床20GT



小型精密CNC排刀式车床20GT

小型精密CNC排刀式车床20GT

小型精密CNC排刀式车床20GT

小型精密CNC排刀式车床20GT

小型精密CNC排刀式车床20GT

小型精密CNC排刀式车床20GT
