1、燕尾式滑动导轨
X轴导轨采用高品质铸铁，经淬火、磨 削、刮研处理，极度延长导轨面的梢度保持时间，达到机床精度长期稳定。

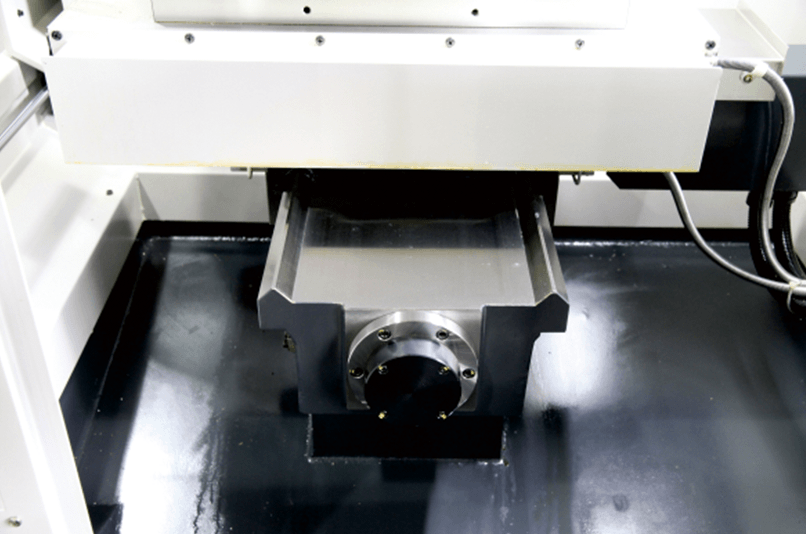

2、双山型滑动导轨
Z轴采用双山型滑动导轨，真正满足刚性要求高，加工范围大的自动化加工。

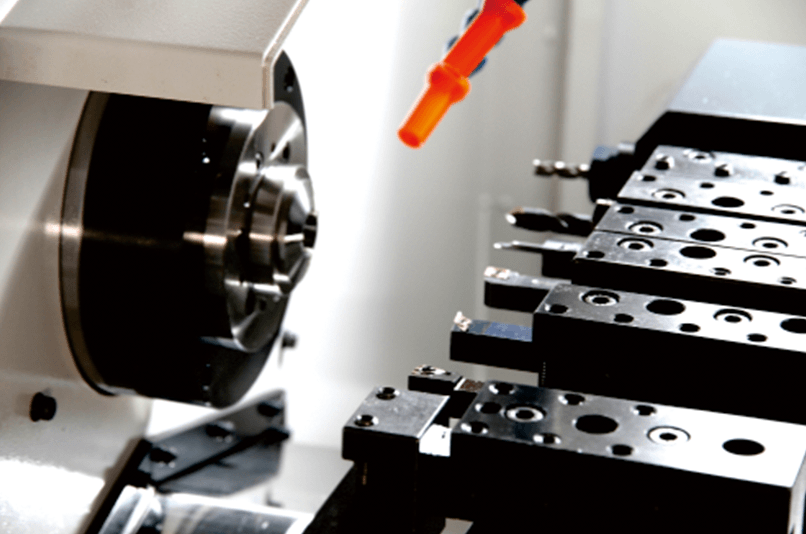

3、合理的排刀结构
合理的排刀结构，充足的刀具安装空间，在刀架上可以安装钻孔、攻丝、镗孔、 铣削、车外圆、打径向孔、车削螺纹、切断等精密加工刀具。

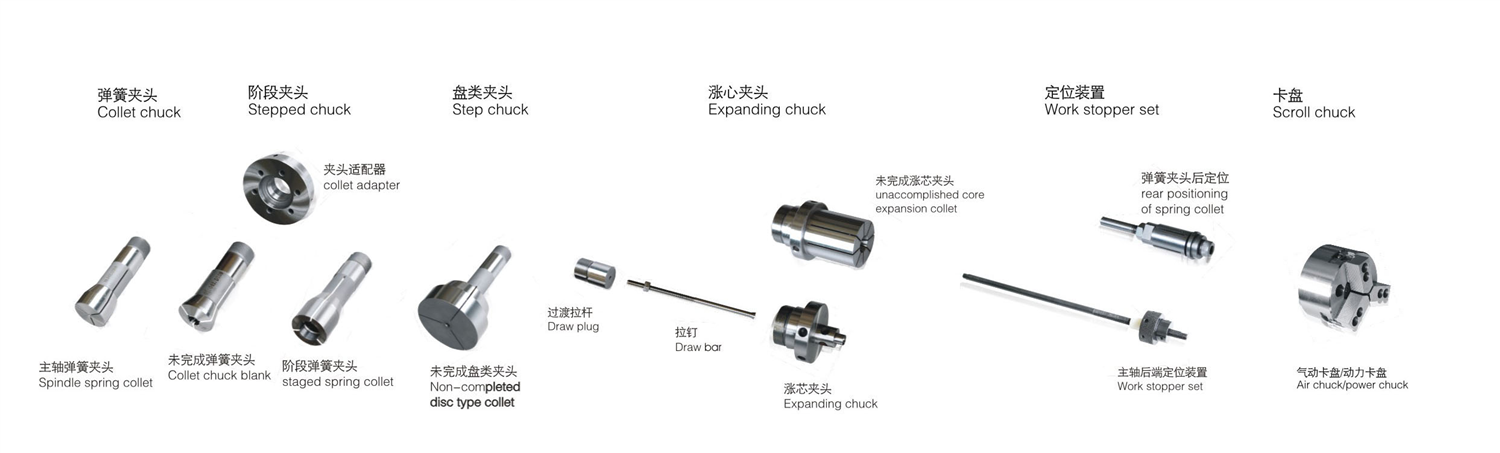

4、多样的自动夹具开闭及夹紧装置选择
机床标准配置为拨叉式夹紧机构，弹簧夹头夹紧方式，夹持力调节简单，夹头更换方便，夹持快速稳定。可选配卡盘加紧方式，卡盘夹紧力强劲，精准，夹持范围大。

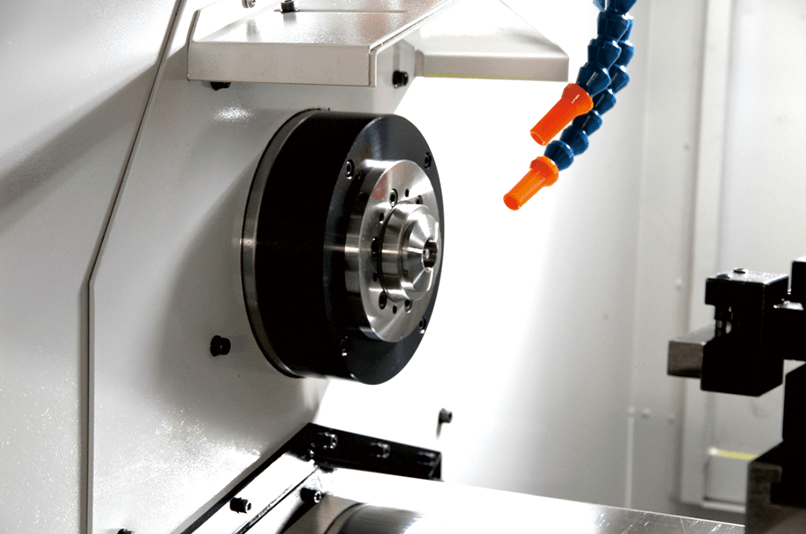

KL-30型弹簧夹头夹紧方式

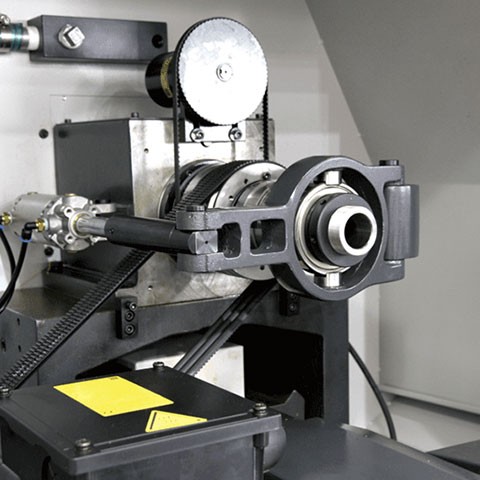

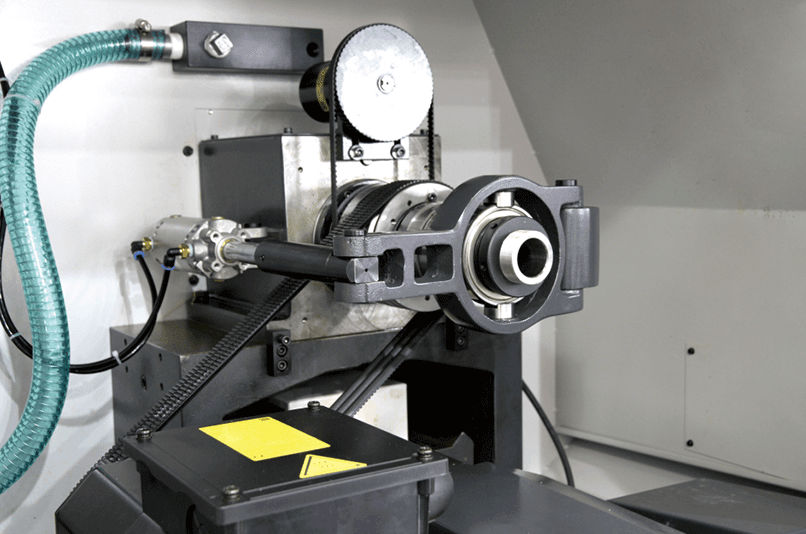

拨叉式夹紧机构

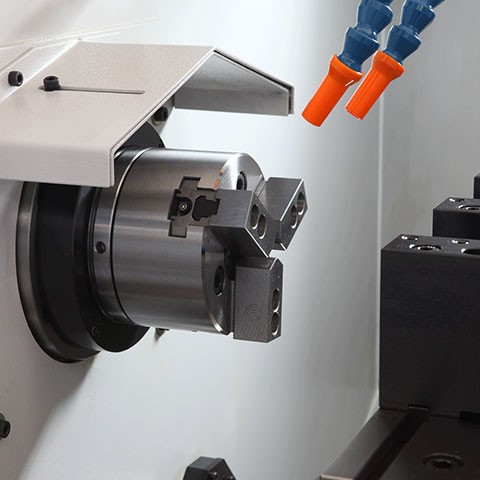

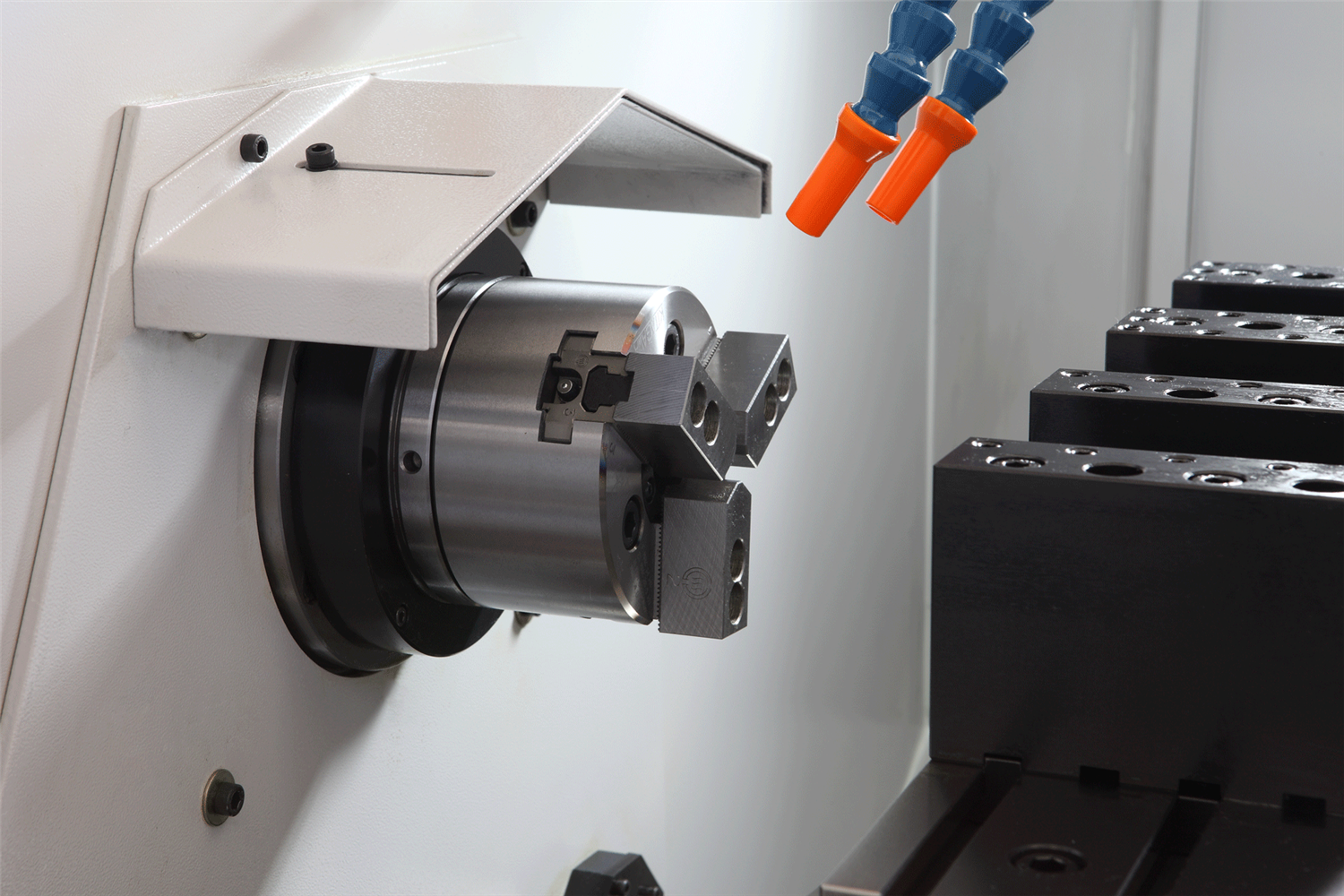

动力卡盘

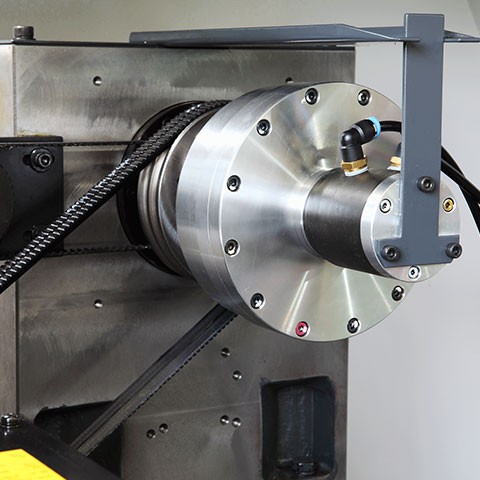

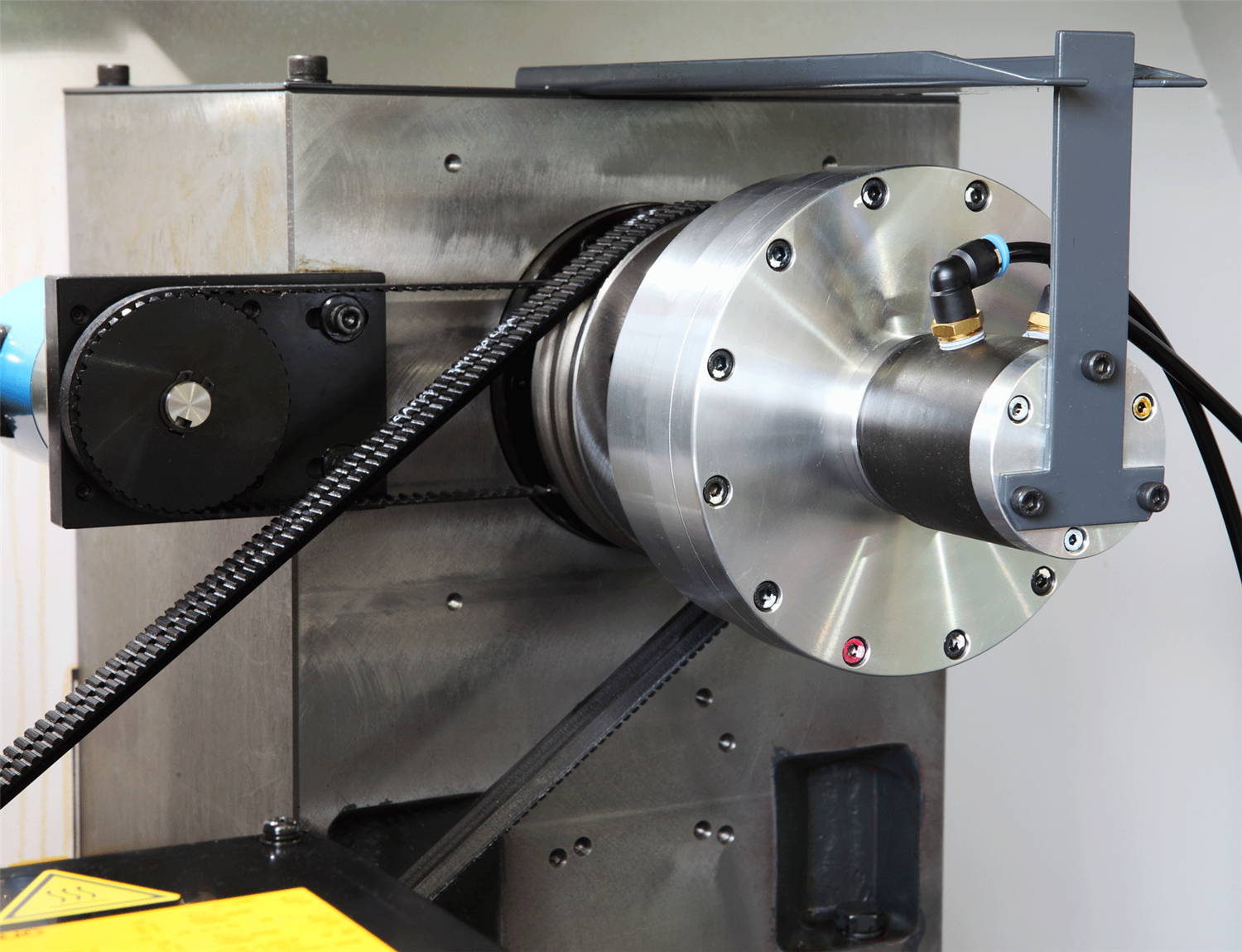

气动回转缸
机床标准配置为拨叉式夹紧机构，弹簧夹头夹紧方式，夹持力调节简单，夹头更换方便，夹持快速稳定。可选配卡盘加紧方式，卡盘夹紧力强劲，精准，夹持范围大。

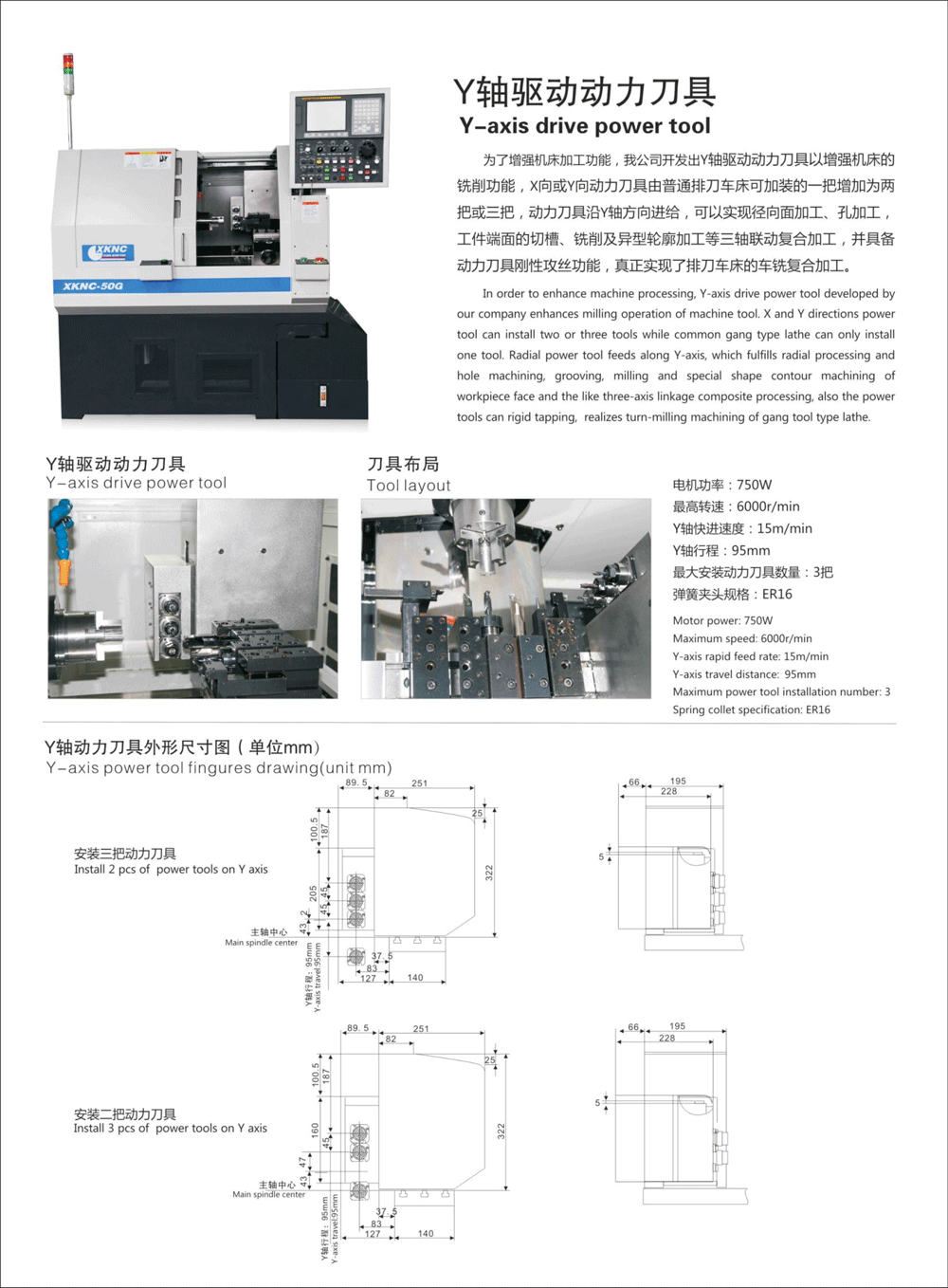

5、Y轴驱动动力刀具
为了增强机床加工功能，我公司开发出Y轴驱动动力刀具以增强机床的铣削功能，X向或Y向动力刀具由普通排刀车床可加装的一把增加为两把或三把，动力刀具沿Y轴方向进给，可以实现径向面加工、孔加工，工件端面的切槽、铣削及异型轮廓加工等三轴联动复合加工，并具备动力刀具刚性攻丝功能（特配），真正实现了排刀车床的车铣复合加工。

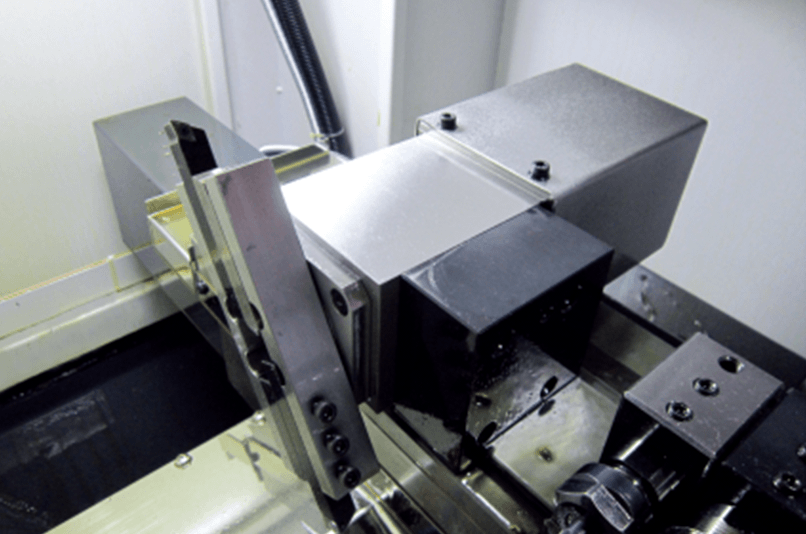

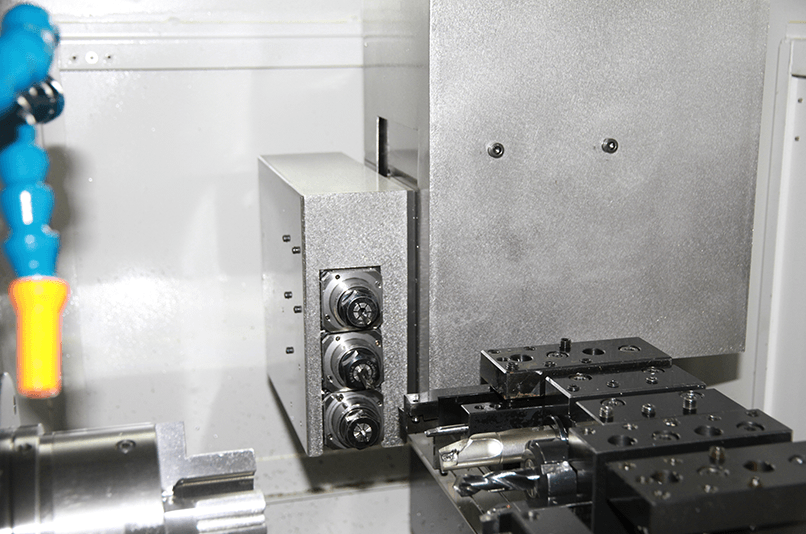

Y轴驱动动力刀具

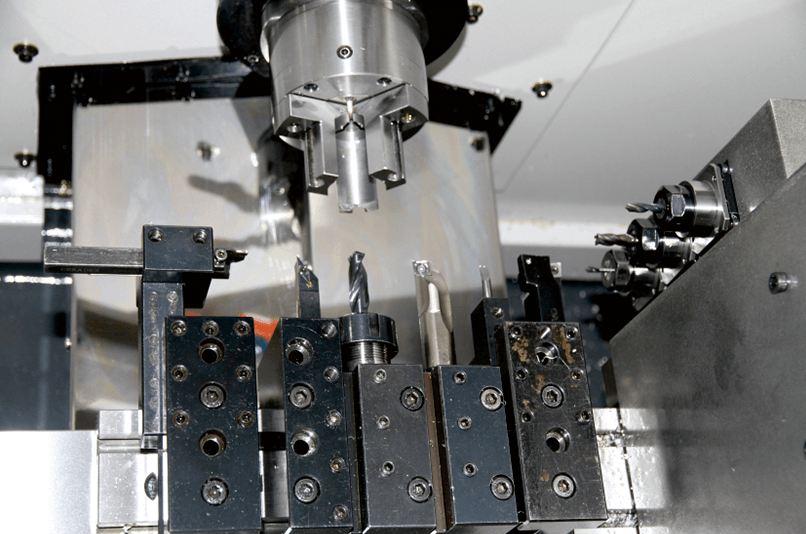

刀具布局 Tool layout
电机功率：750W
最高转速：6000r/min
Y轴快进速度：15m/min
Y轴行程：95mm
最大安装动力刀具数量：3把
弹簧夹头规格：ER16
6、高精度主轴

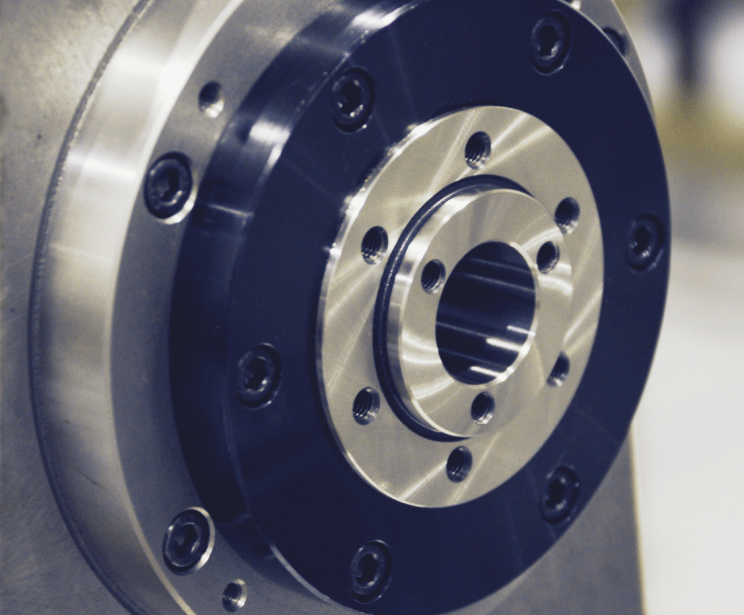

高精度主轴轴芯采用专用主轴材料经过多道热处理和精细加工，轴承采用日本原装高精密轴承，防水采用德国的高级防水环。

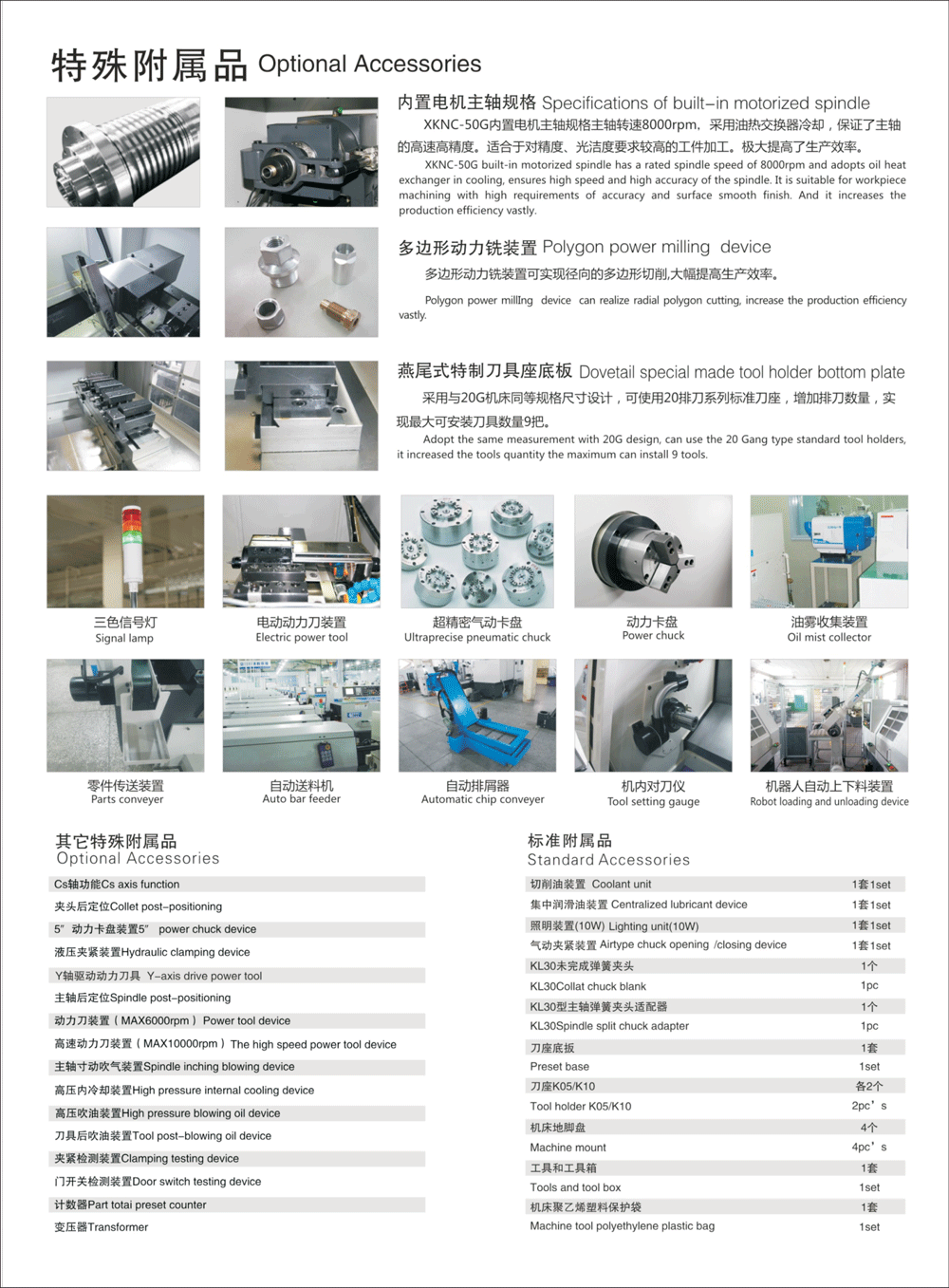

特殊配置可选用内置电主轴,XKNC-50G（Ф25规格）内置电机主轴规格主轴转速8000rpm，采用油热交换器冷却，保证了主轴的高速高精度。适合于对精度、光洁度要求较高的工件加工，极大提高了生产效率。
7、多边形动力铣装置
多边形动力铣装置可实现径向的多边形切削，大幅提高生产效率。
8、燕尾式特制刀具座底板
采用与20G机床同等规格尺寸设计，可使用20排刀系列标准刀座，增加排刀数量，实现最大可安装刀具数量9把。

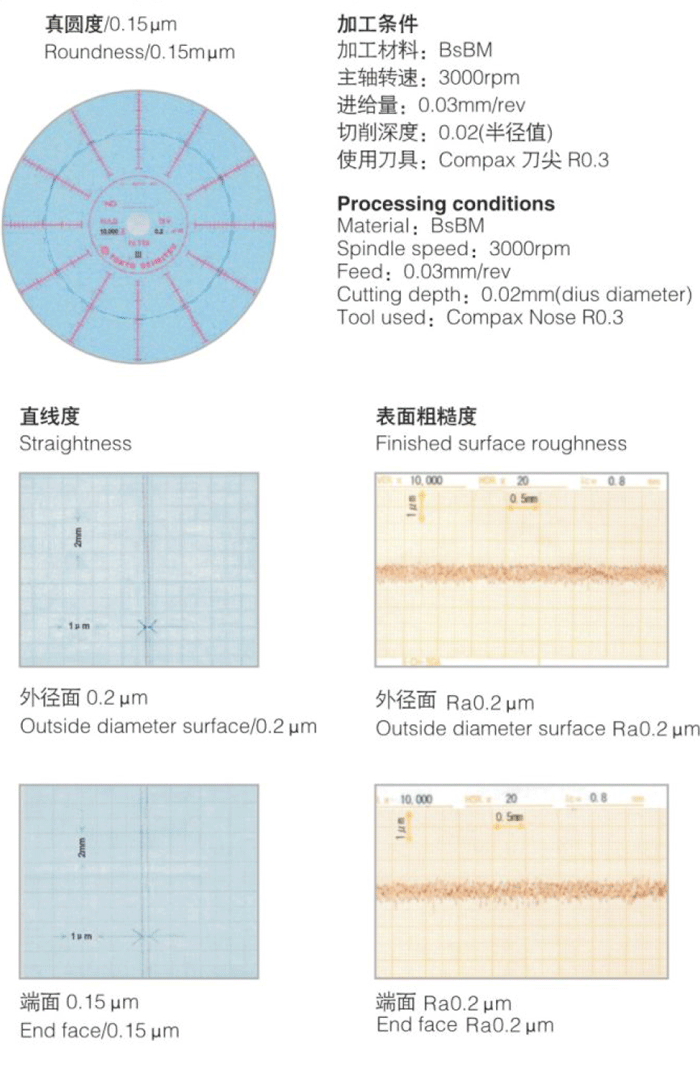

9、高精度
采用北村特有的高精度主轴、高加速伺服电机及配合最新式的高速CNC控制系统，比以往更加缩短了工作时间。另外北村的传统刮研技术及超精研磨工艺，确保了高精度高稳定性的使用状态。作为标准规格的0.μm的NC指令，可以实现更加良好的锥度及圆角R的加工。
