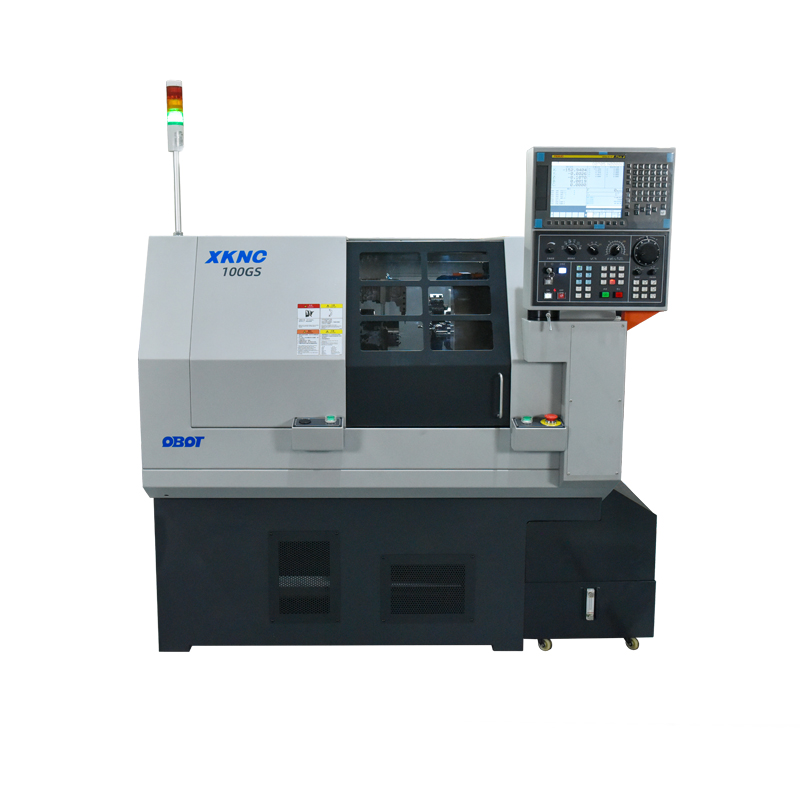

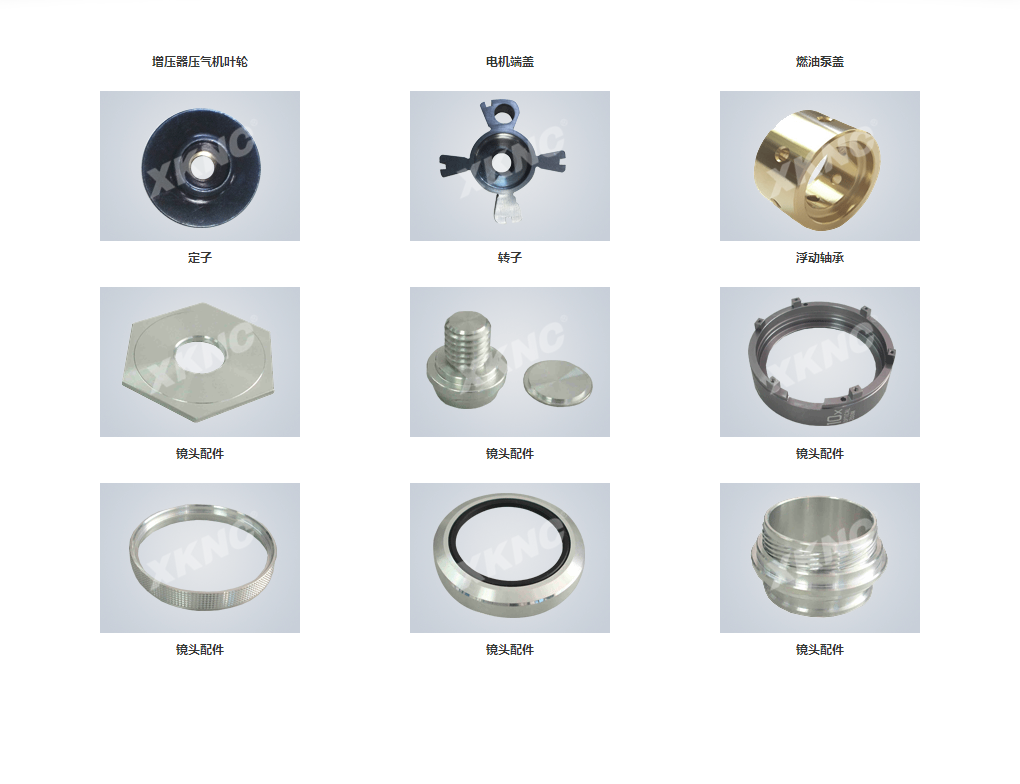

XKNC-100GS双主轴数控排刀车床

简要描述: 双主轴数控排刀车床XKNC-100GS在XKNC-100G基础上增加了8工位刀塔、副主轴、副主轴刀座及副主轴切断刀座,可实现工序的自动交换及二序加工,配备自动送料机可以实现全自动加工。既保持了我公司排刀车床的刚性好、切削精度高的特点,又解决了一次装夹下的二序加工问题。

  • 产品型号:
  • 产品产地:西安
  • 更新时间:2023-08-25
  • 访  问  量:3289

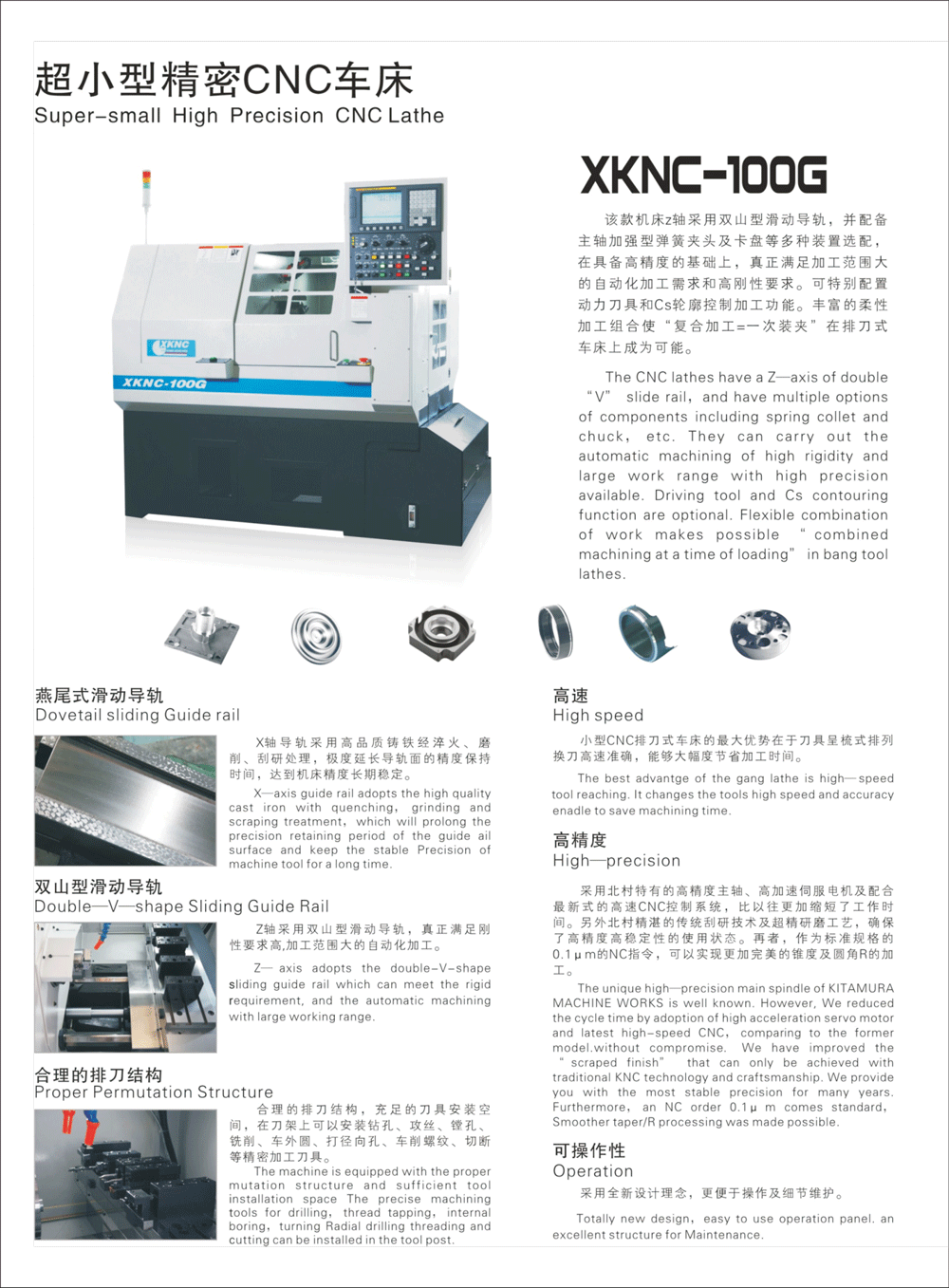

  • 1.导轨


    1、延用日本北村百年传承的刮研技术及超精研磨工艺,并配置自动润滑系统,确保机床长期高精度、高稳定性。

    2、使用燕尾导轨结构,HT300材质,其强度高,耐磨性好,整体设计优良、减震效果极好,保证了机床在高精度加工的情况下具有更高的刚性。



    1、Z轴采用双山型滑动导轨,真正满足刚性要求高,加工范围大的自动化加工。

    2、硬轨结构,接触面均经过刮研处理,每平方英寸刮研点数越一般12-14个点,刚性自然提升。

  • 2.床身结构


    1、床身为对称式结构设计刚性足,主轴与Z轴居于床身中间位置,有效减小热変位对位置精度的影响。

    2、HT300材质,其强度高,耐磨性好,整体设计优良、减震效果极好。

  • 3.高精度主轴


    1、轴芯:使用独特的主轴材料,经过多道热处理和精细加工,耐冲击和耐磨性更强。。

    2、轴承:使用进口品牌高精密滚珠轴承,采用P4级,终身免维护。

    3、防水:使用进口专供的高级防水环。


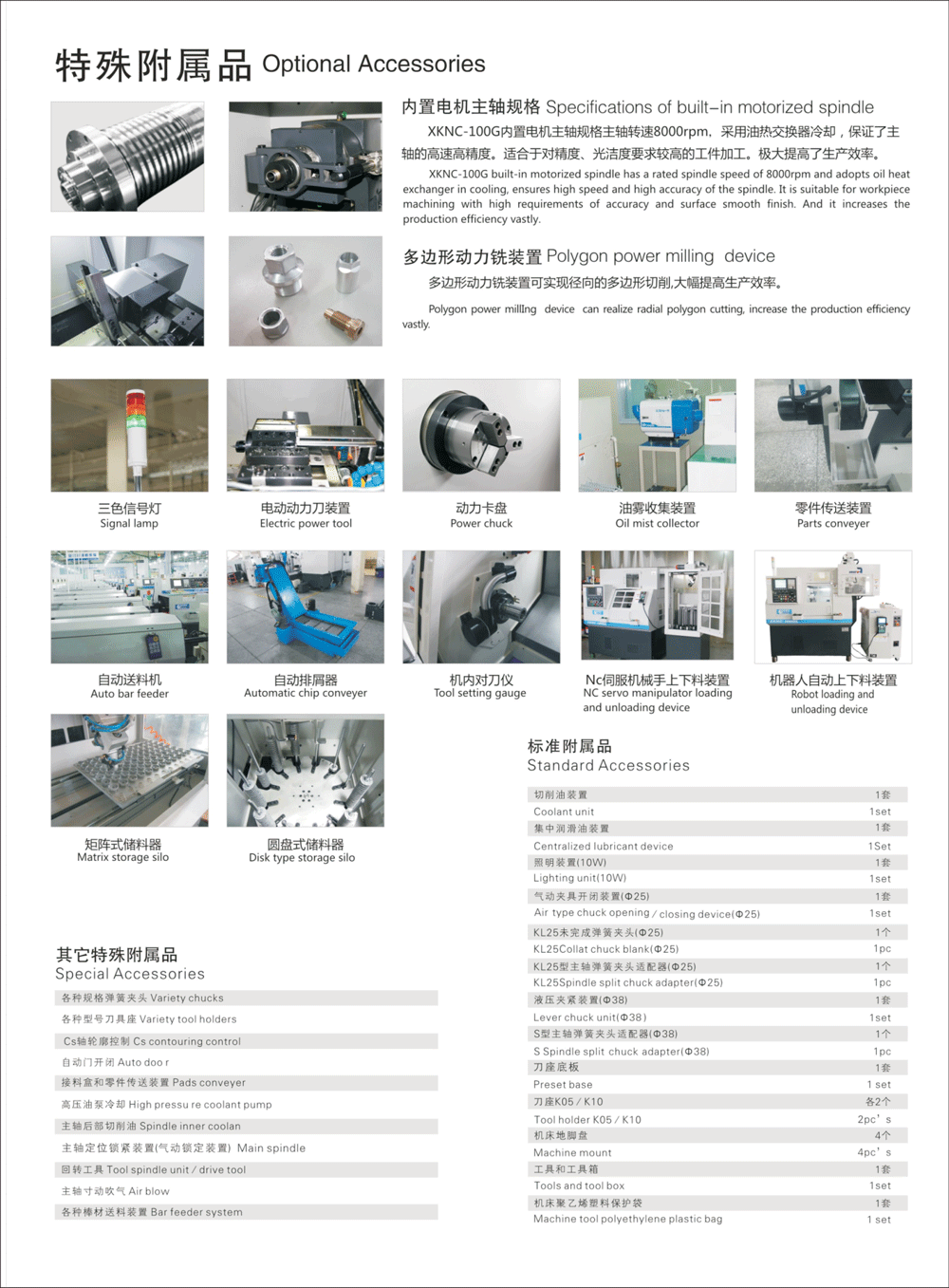

    1、可选用内置电主轴,Ф30规格主轴转速8000rpm,Ф42规格主轴转速6000rpm,采用油热交换器冷却,保证主轴的高速高精度,极大提高生产效率。

    2、主轴通孔直径D38mm、最大最速4500rpm;主轴通孔直径D25mm、最大最速6000rpm。

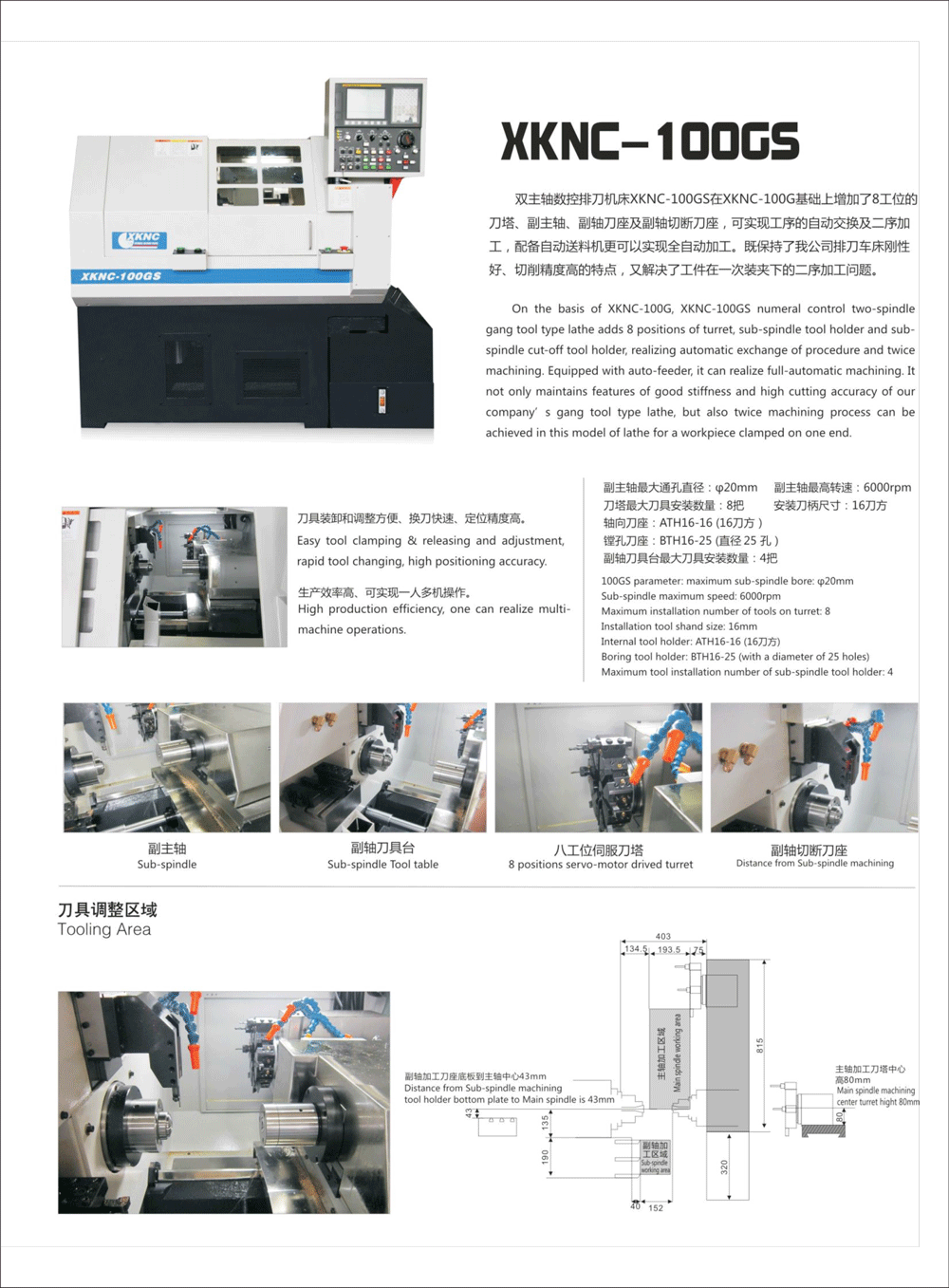

  • 4.副主轴


    刀具装卸和调整方便、换刀快速、定位精度高。

    生产效率高、可实现一人多机操作。

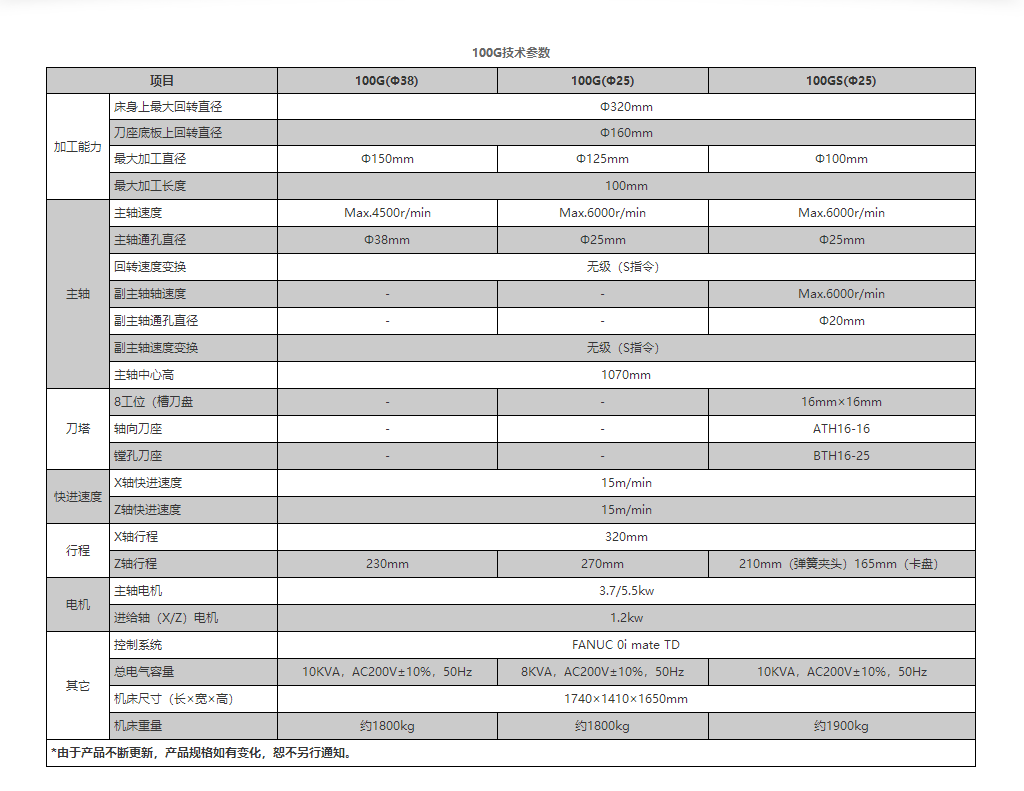

    XKNC-100GS规格参数

    副主轴最大通孔直径:φ20mm

    副主轴最高转速:6000rpm

    刀塔最大刀具安装数量:8把

    安装刀柄尺寸:16刀方

    轴向刀座:ATH16-16 (16刀方)

    镗孔刀座:BTH16-25 (直径 25 孔)

    副轴刀具台最大刀具安装数量:3把



    副轴刀具台


    八工位伺服刀塔


    副轴切断刀座


    刀具调整区域


    刀具调整区域

    双主轴数控排刀机床XKNC-100GS在XKNC-100G基础上增加了8工位的刀塔、副主轴、副轴刀座及副轴切断刀座,可实现工序的自动交换及二序加工,配备自动送料机更可以实现全自动加工。既保持了我公司排刀车床刚性好、切削精度高的特点,又解决了工件在一次装夹下的二序加工问题。

  • 5.操作系统

    FANUC操作系统

    1. 高速高精度刚性攻丝。

    2. 复合加工循环,能简化车床编程。

    3. 圆柱插补功能,能够按照圆柱表面的展开图进行编程。

    4. 直接尺寸编程,能简化部件加工程序的编程。

    5. 记忆型螺距误差补偿,可对丝杠螺距误差等机械系统中的误差进行补偿,补偿数据以参数的形式存储在CNC的存储器中。

    6. CNC内装PMC编程功能,对机床和外部设备进行程序控制。

    7. 随机存储模块,可在CNC上直接改变PMC程序和宏执行器程序。

  • 6.Y轴切断装置


    Y轴切断装置

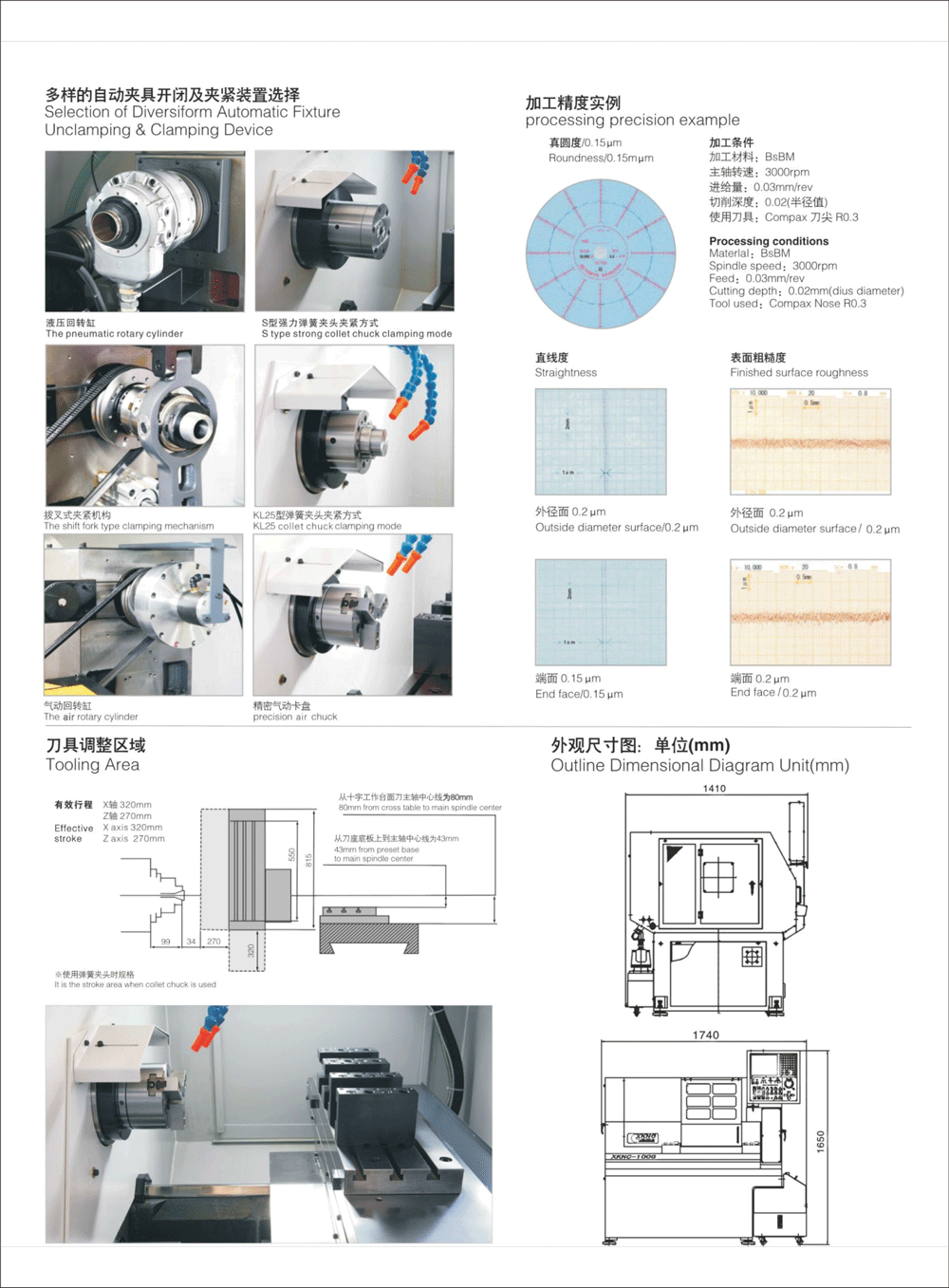

  • 7.多样的自动夹具开闭及夹紧装置选择

    液压回转缸:

    1、过程稳定,容易吸收冲击和振动。

    2、夹持力大,易实现无级调速,调速范围较大。

    3、液压站保压可靠、效率高、构造简单。


    液压回转缸

    8.液压发生装置 ( 4L ).jpg

    液压站

    气动回转缸:

    1、操作简单,便于与实现自动化。

    2、响应快速,提高生产效率。

    3、可选配卡盘夹紧方式,夹紧精准,夹持范围大。


    气动回转缸

  • 8.自动送料机


    减少停机时间,大大提高生产效率,但是对于棒料要求较高。

  • 9.夹紧检测装置


    高精度传感器检测灵敏,确保夹持状态良好,有效提高生产质量。

  • 10.零件传送装置

    IMG_7922 - 副本.JPG

    零件加工完成后,不用打开机床门,不用停机,直接通过零件传送装置送到机床外部接料盒,效率提高。

  • 11.CS轴轮廓控制


    可实现曲面、分度和复合加工等相关功能。

  • 12.排屑器


    零件加工产生的铁屑自动排出机床,适合于自动化加工和切屑余量大的情况。

  • 13.手爪


    实现自动卸料,提高效率。
