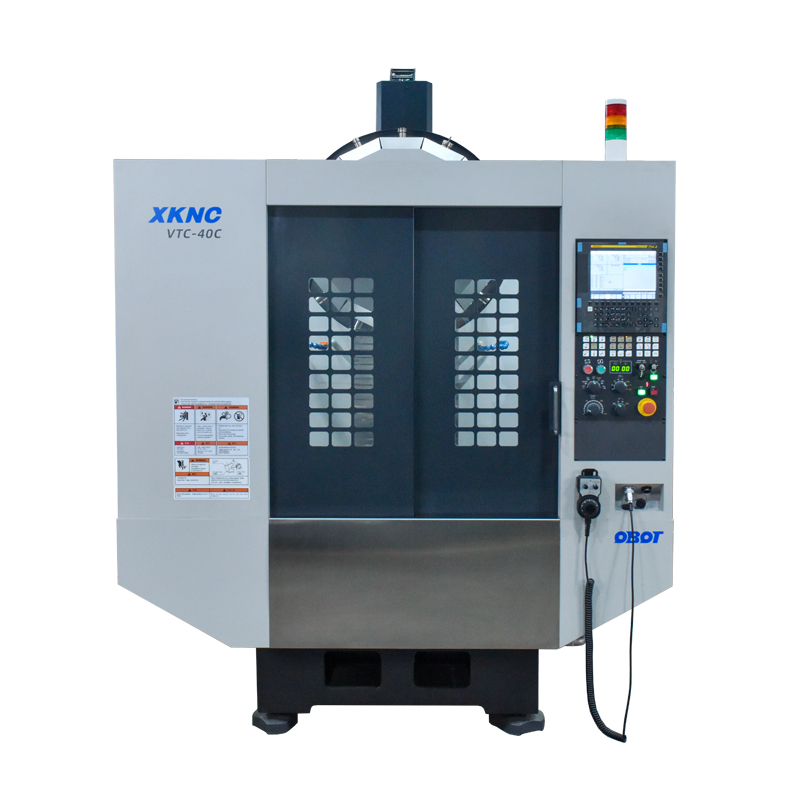

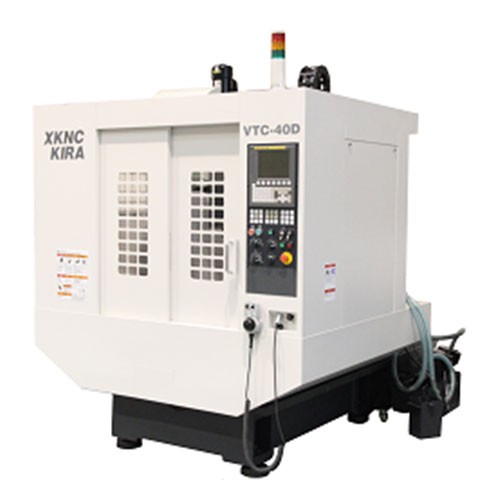

VTC-40C/40D小型立式加工中心

简要描述:西安北村与日本吉良公司合作在西安生产的小型立式加工中心VTC-40C,采用原装高速高精度主轴,国际通用的BT40刀柄,VTC-40C配备14把刀具库由伺服电机控制,具有优异的加减速性能;整机运转可靠,易于维护维修。合理的机械结构设计,采用大型底座及立柱铸件构造,保证了机床的高刚性,充分宽度的进给结合面可保证稳定的重切削和高速高精度加工。

  • 产品型号:
  • 产品产地:
  • 更新时间:2023-08-25
  • 访  问  量:3621

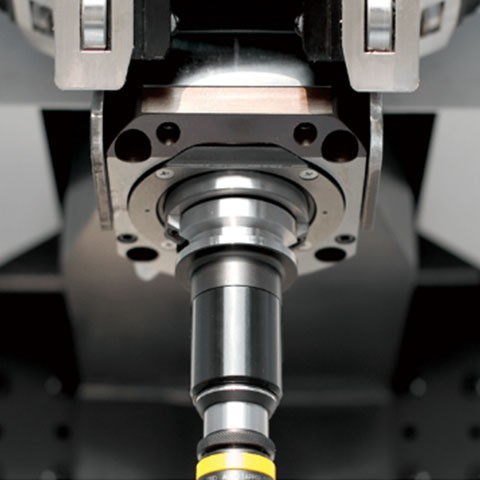

1、高速高精密主轴

        高速主轴即使长时间高速切削下也可以维持稳定的精密度。

        主轴具有可轻松进行更换的设计,可以安装减小主轴热变形的油 冷机(选配)

加工中心VTC-40C/40D

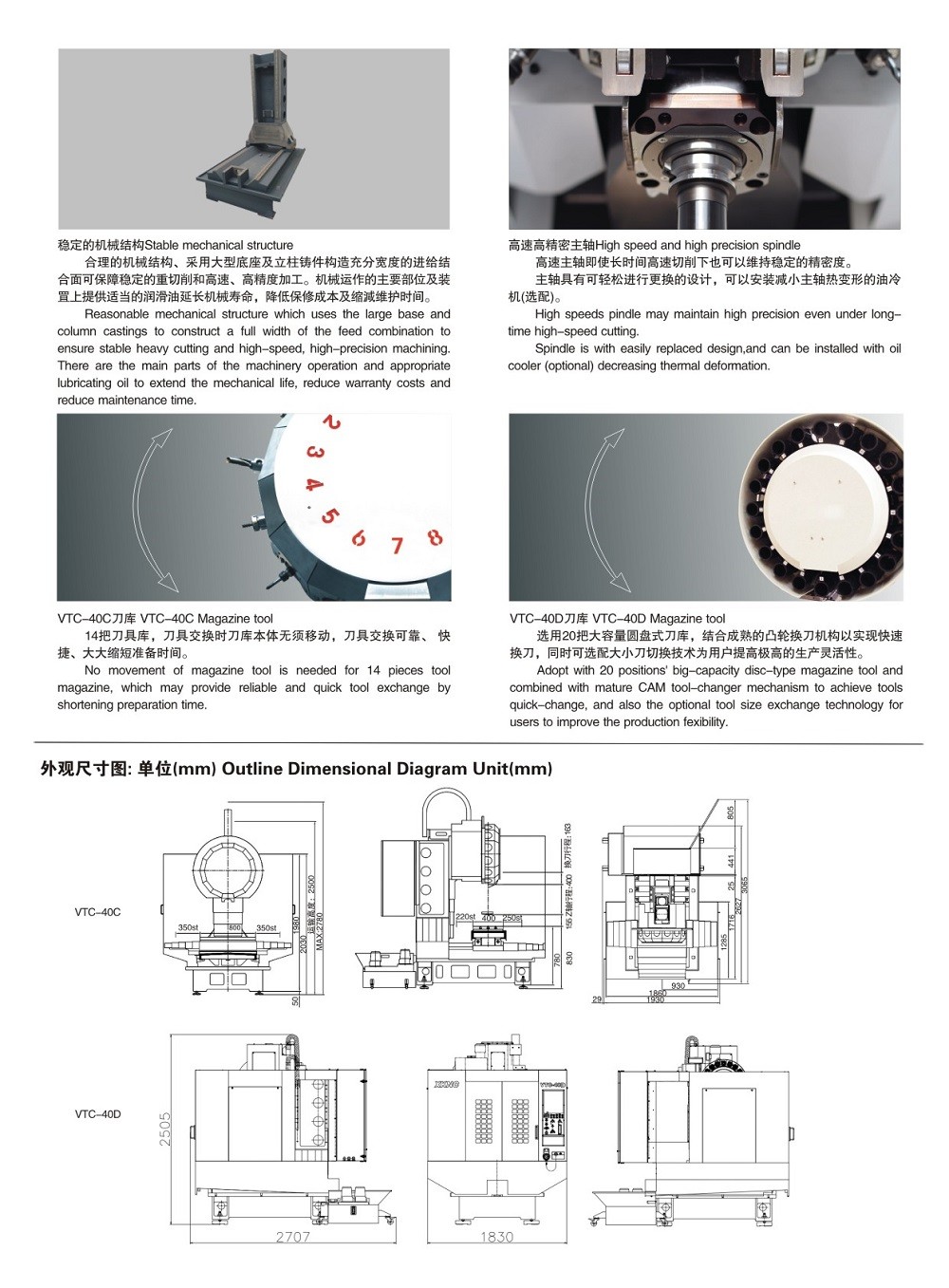

2、稳定的机械构造

        合理的机械结构、采用大型底座及立柱铸件构造,充分宽度的进给结合面可保障稳定的重切削和高速、高精度加工。机械运作的主要部位及装罝上提供适当的润滑油延长机械寿命,降低保修成本及缩減维护时间。

加工中心VTC-40C/40D

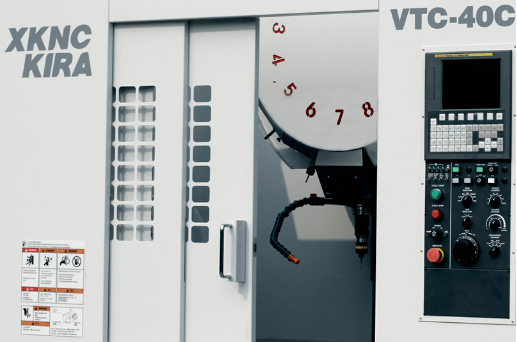

3、完善的刀具交换方式

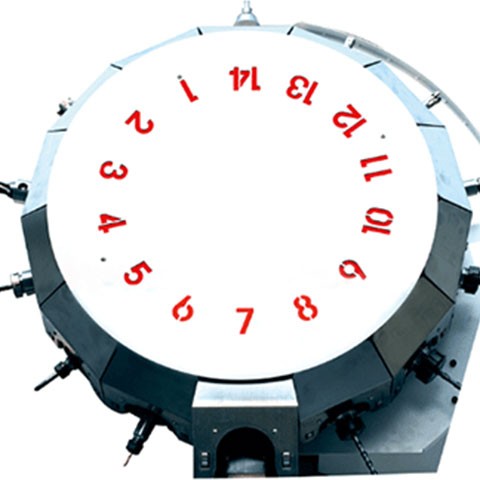

      VTC-40C 配置14把刀具库,刀具交换时刀库本体无须移动,刀具交换可靠、 快捷、大大缩短准备时间。刀库旋转轴由伺服电机控制,具有优异的加减速性能。低间隙、高刚性的传动机构,运转可靠,易于维护、维修。

加工中心VTC-40C/40D


     VTC-40D 选用20把大容量圆盘式刀库,结合成熟的凸轮换刀机构以实现快速换刀,同时可选配大小刀切换技术为用户提供极高生产灵活性。

加工中心VTC-40C/40D


4、机床们折叠结构

        机床门折叠式结构设计,较大的开合门空间便于操作与工件装卸。

加工中心VTC-40C/40D

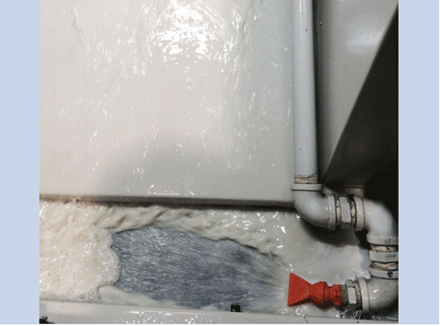

5、排屑冲洗装置拥有较强排屑能力。

加工中心VTC-40C/40D

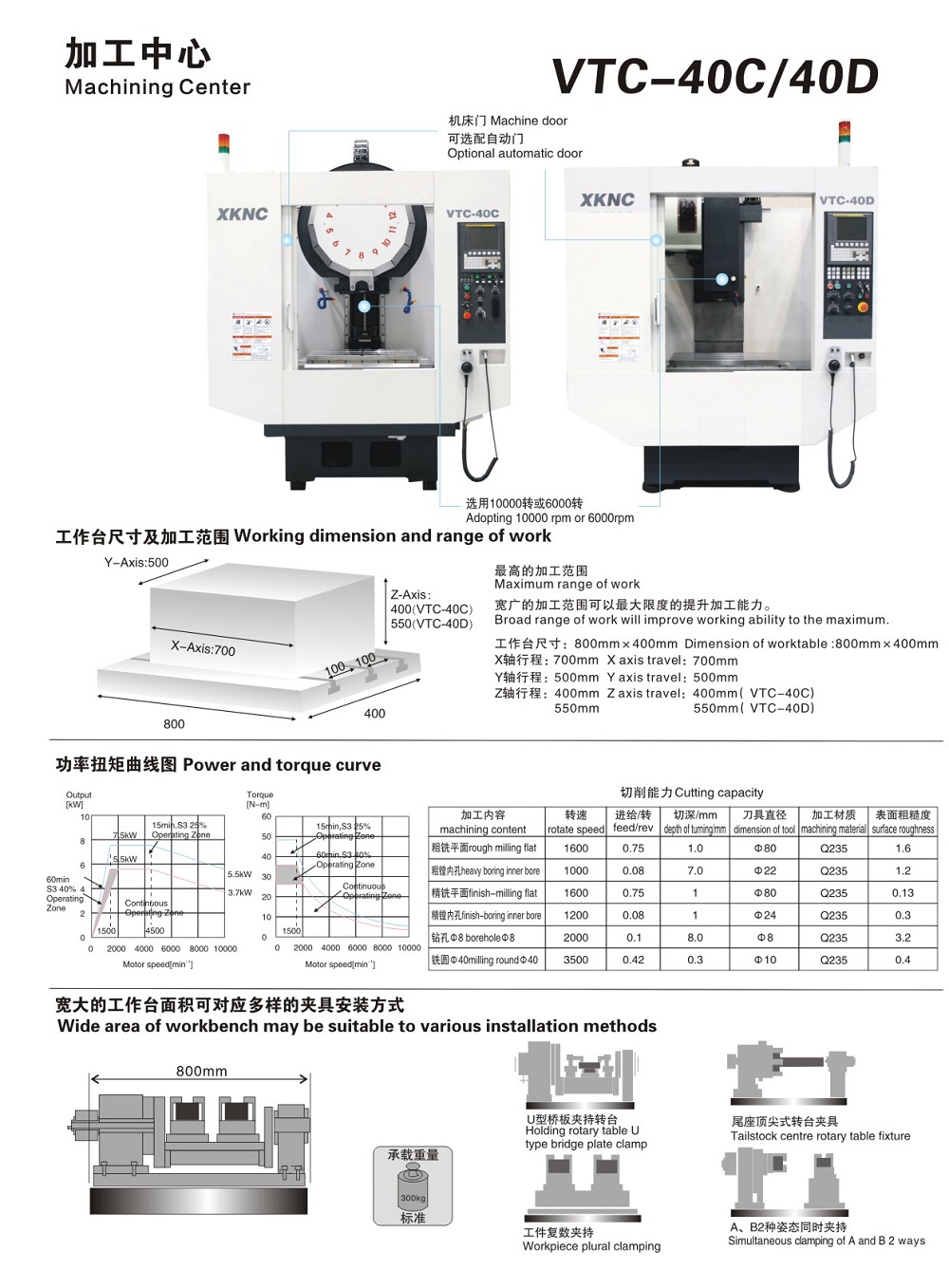

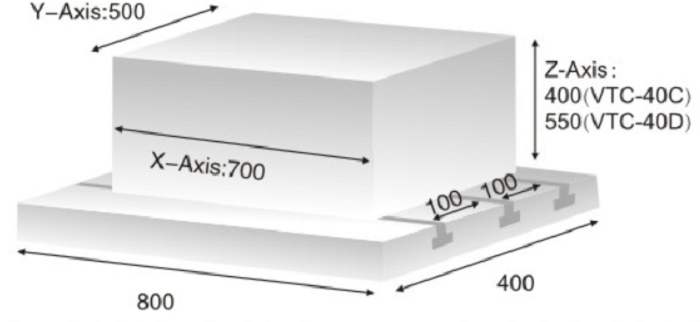

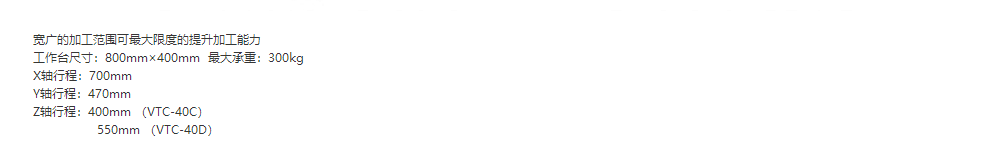

6、工作台尺寸及加工范围

加工中心VTC-40C/40D

加工中心VTC-40C/40D

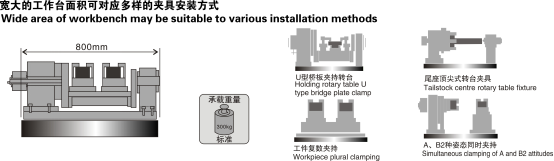

7、宽大的工作台面积可对应多样的夹具安装方式

加工中心VTC-40C/40D

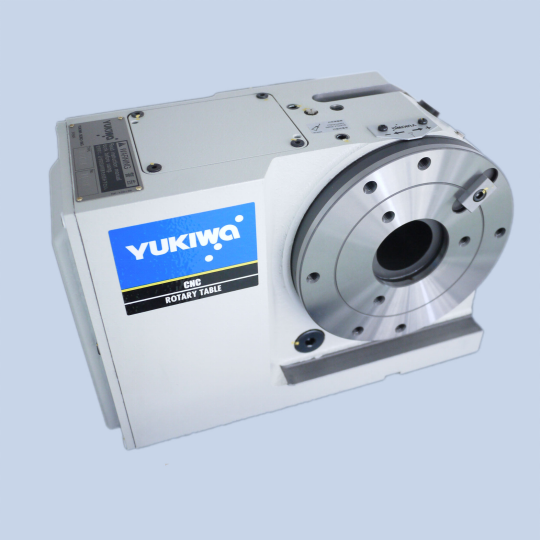

        工作台可特配安装四轴,五轴增大使用范围,多样的安装方式满足加工的和各种需求。

加工中心VTC-40C/40D

加工中心VTC-40C/40D

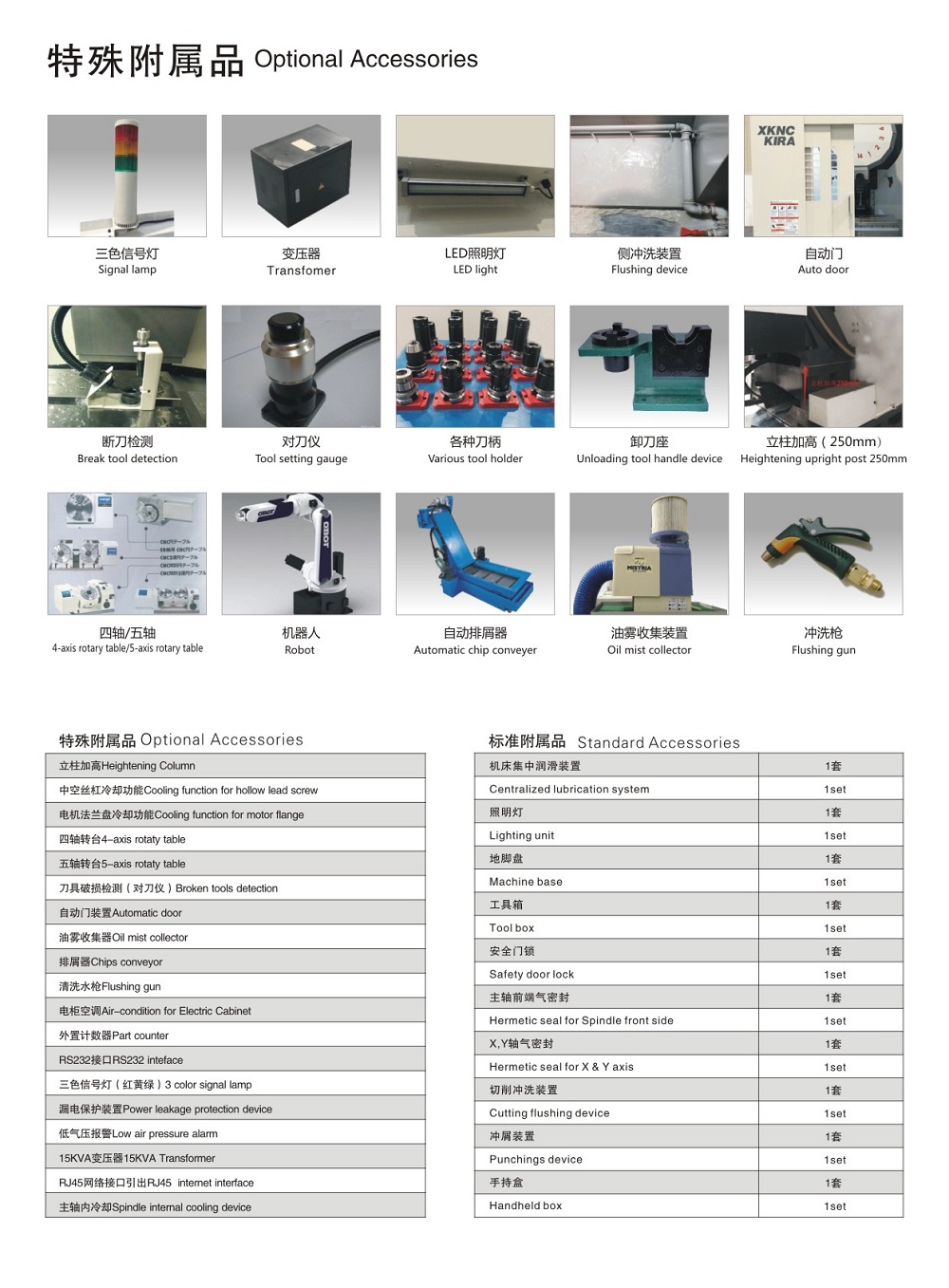

8、机床可配置断刀检测装置及对刀仪

        在加工过程中,准确检测到刀具发生崩角、崩刃、折断现象,及时使机床自动停机并报警提示。安装方便,不占工作空间,检测精度高,有效减少加工工件的报废, 提高合格率,同时也避免由于刀具损坏的原因而造成的机床的损坏,有利于实现全自动加工和一人开几台机的作业。

加工中心VTC-40C/40D

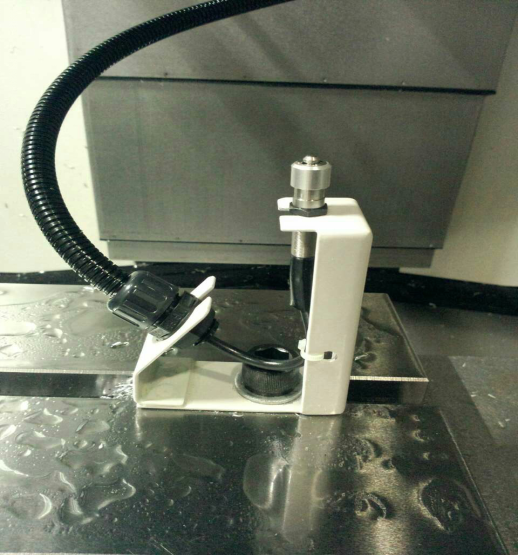

        还可以特配对刀仪,减少工件加工过程中,工件装卸,刀具调整的辅助时间,对于热变补偿和刀具磨损补偿起到检测的作用。

加工中心VTC-40C/40D



加工中心VTC-40C/40D

加工中心VTC-40C/40D



加工中心VTC-40C/40D

加工中心VTC-40C/40D



加工中心VTC-40C/40D

加工中心VTC-40C/40D

加工中心VTC-40C/40D

加工中心VTC-40C/40D

加工中心VTC-40C/40D

加工中心VTC-40C/40D

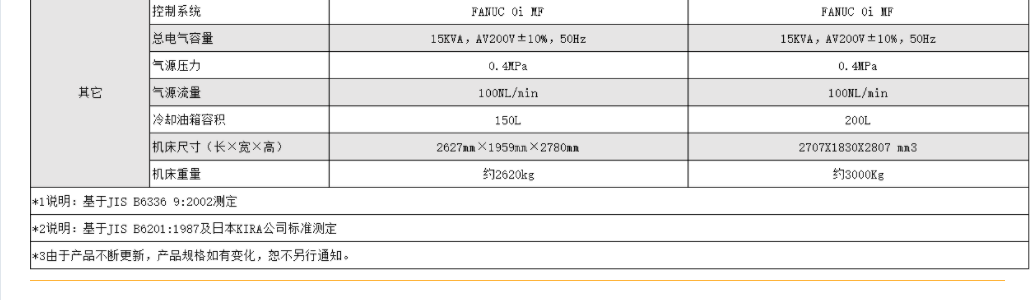

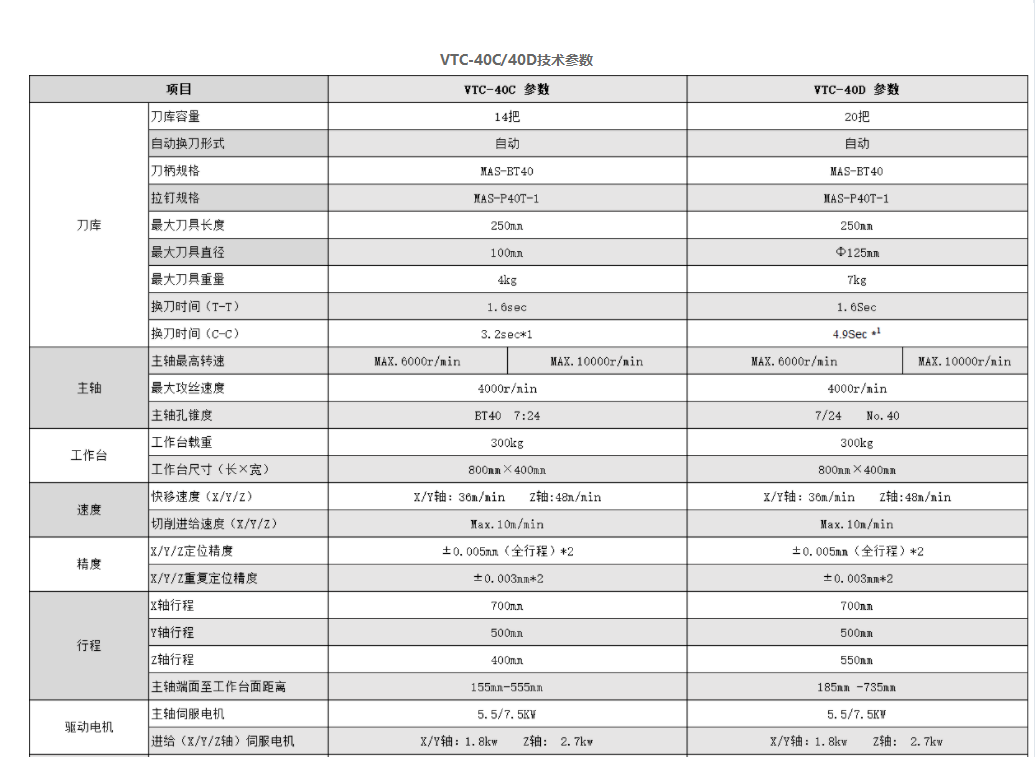

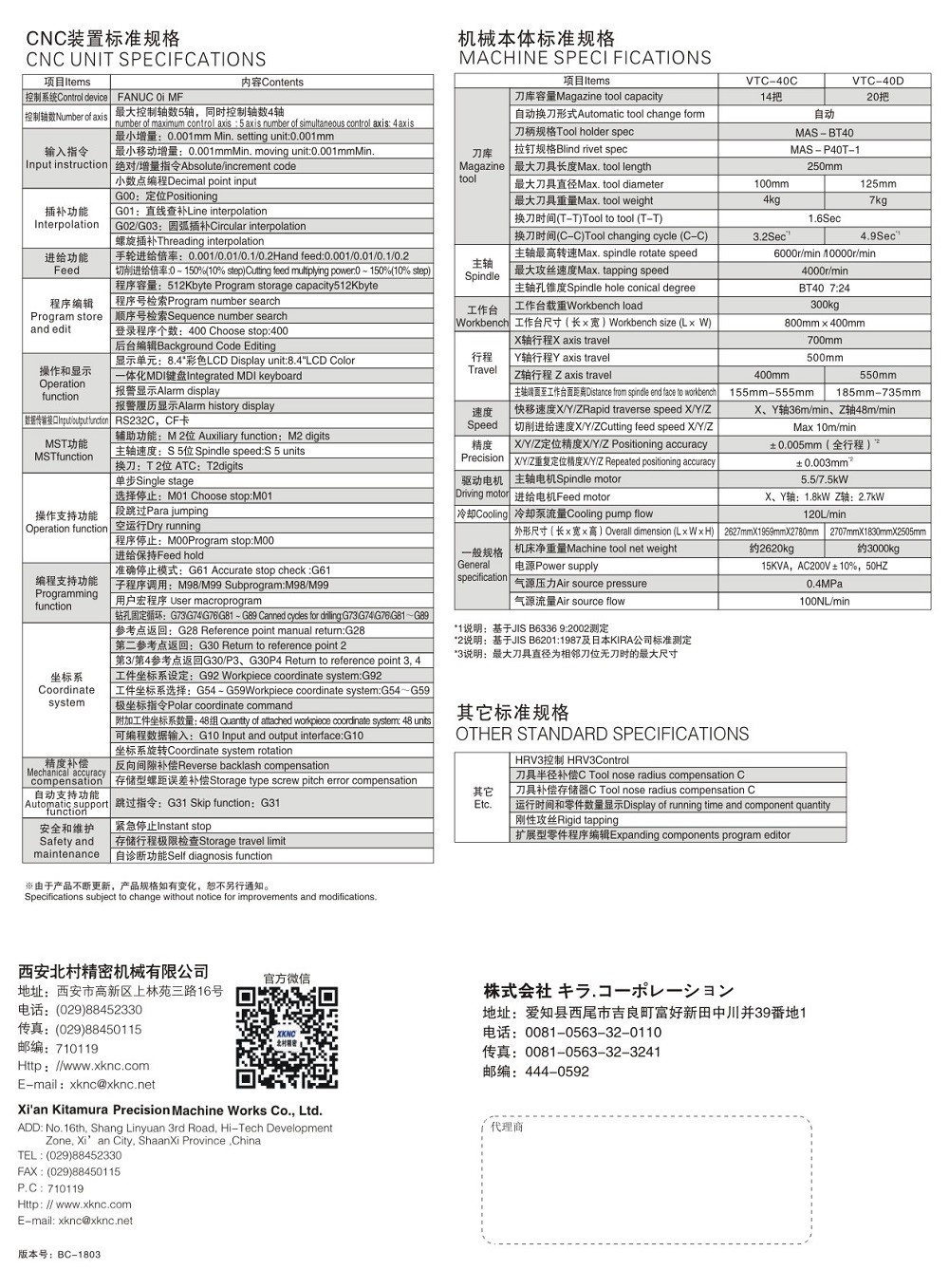

VTC-40C 40D参数1.png

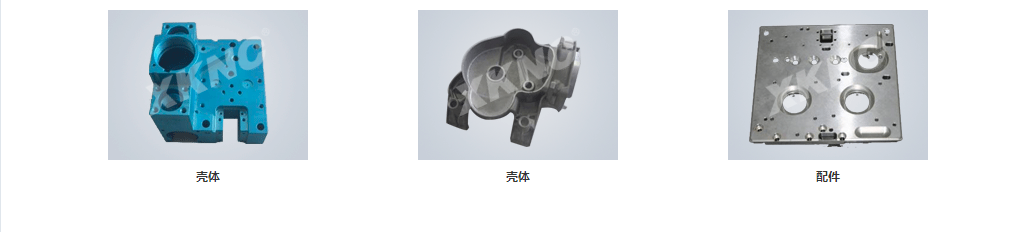

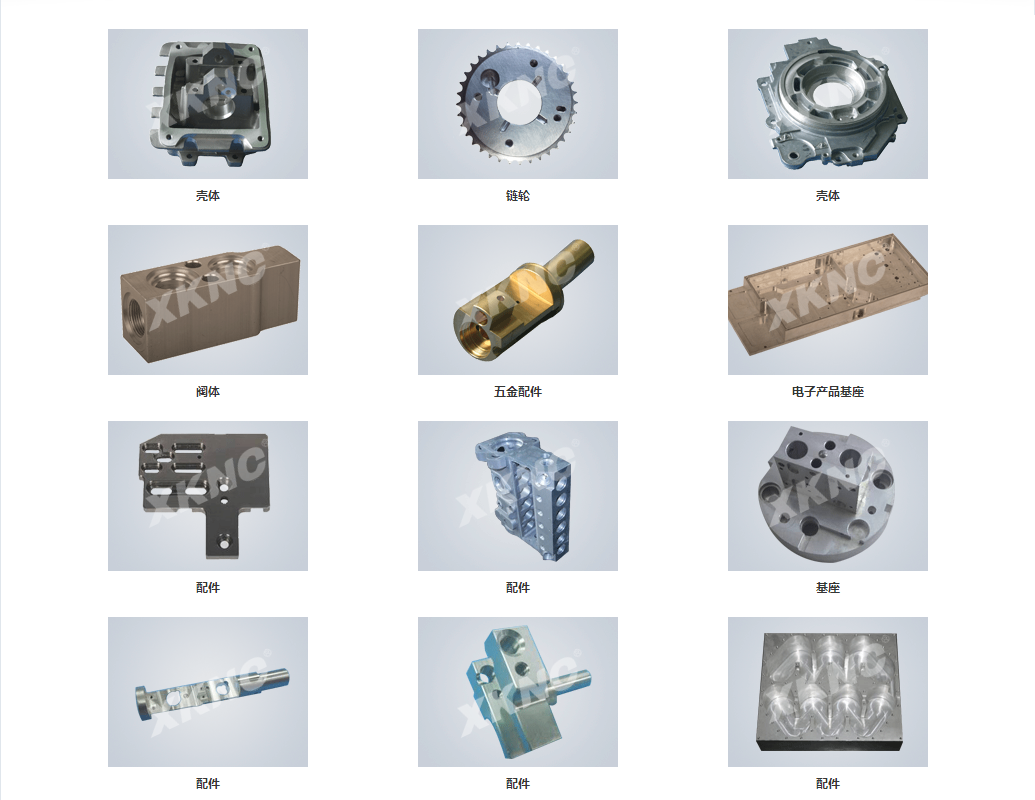

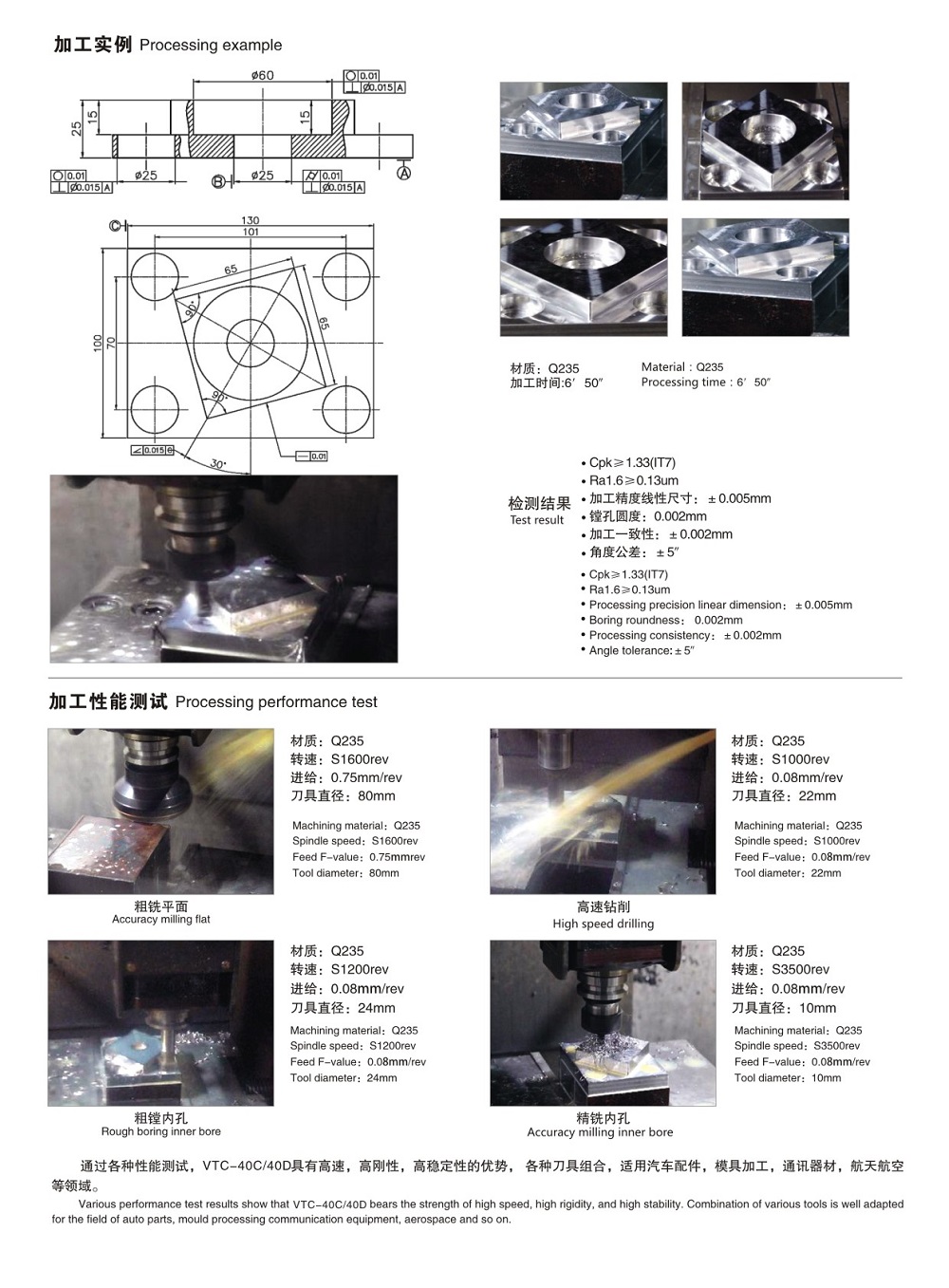

VTC-40C 40D案例.png
